2层水厂办公楼及厂房强弱电施工CAD图纸

  • 建筑类别:工业建筑
  • 建筑高度类型:多层建筑
  • 建筑设计结构形式:钢筋混凝土结构,钢结构
  • 建筑地上层数:2层
  • 图纸设计深度:施工图
  • 参考图纸:24张
  • 设计年代:近代
  • 负荷等级:三级
  • 防雷等级:第三类
  • 火灾保护分级:二级
  • 接地方式:TN-S
  • 项目所在地:湖南
  • 强电设计:供配电系统,低压配电,电气照明,建筑物防雷,接地安全,电气控制,其它
  • 弱电设计:其它

附件详情

  • 1、电气设计说明
  • 2、高低压系统图
  • 3、屋顶 防雷平面图
  • 4、弱电系统图
  • 5、净水厂工艺过程仪表检测图
  • 6、净水厂自动控制系统图
  • 7、水泵变频控制柜原理图
  • 8、门卫室电气平面布置图及系统图
  • 9、 弱电平面图
  • 10、设备布置及动力平面图
  • 11、变配电室开孔埋件平剖面及接地图
  • 12、基础接地平面图
  • 13、屋顶防雷平面图
  • 14、 照明平面图
  • 15、动力平面图
  • 16、送水泵房现场监控主站(SMA)控制柜布置图
  • 17、送水泵房现场监控主站(SMA)控制柜电路图
  • 18、送水泵房现场监控主站(SIA)设计图
  • 19、送水泵房现场监控主站(SMA)开关量输入电路图
  • 20、送水泵房电机测温检测电路图
  • 21、送水泵房现场监控主站(SMA)二次电缆表

附件详情

该附件是水厂办公楼及厂房强弱电施工图纸,总共24张。
水厂办公楼,二层,为多层公共建筑,其中一层设水厂中控室。
水厂送水泵房和变配电室合用建筑,为单层工业建筑。水厂发电间、仓库和机修间,为单层工业建筑。水厂加氯加药间,为单层工业建筑。
设计内容:动力系统;照明系统;建筑物防雷、接地系统及安全措施;电话、网络系统.

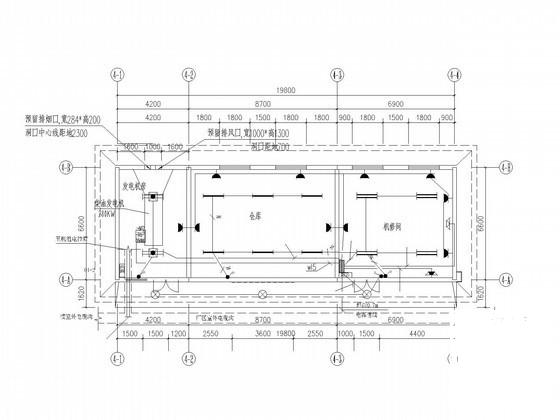

发电机房、仓库、机修间配电平面图

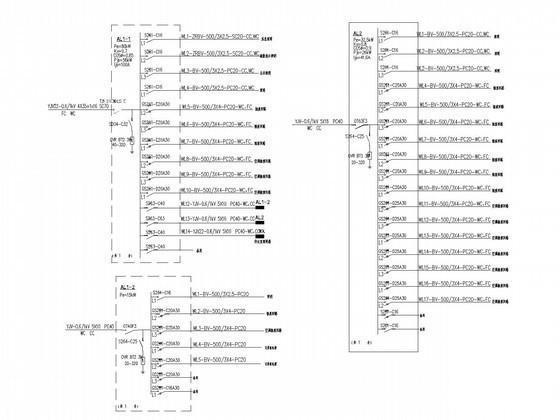

配电箱系统图

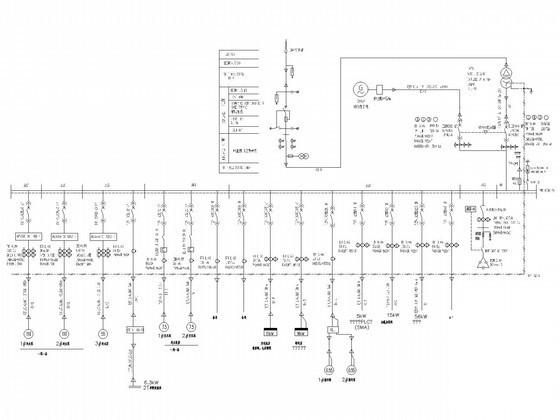

水厂高低压系统图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 办公楼弱电图纸 - 1
    办公楼弱电图纸 - 1
  • 办公楼弱电图纸 - 2
    办公楼弱电图纸 - 2
  • 办公楼弱电图纸 - 3
    办公楼弱电图纸 - 3
  • 办公楼弱电图纸 - 4
    办公楼弱电图纸 - 4
以上是部分截图,请下载附件后查看完整高清内容
