一份多层办公楼强弱电CAD施工图纸

tyuxxjjgg

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：办公
• 建筑高度类型：多层建筑
• 建筑设计结构形式：钢筋混凝土结构
• 建筑设计面积：5782.35平方米
• 图纸设计深度：施工图
• 参考图纸：45张
• 设计年代：近代
• 节点大样：防雷接地,配电箱,弱电设备
• 项目所在地：四川
• 强电设计：低压配电,电气照明,建筑物防雷
• 弱电设计： 火灾自动报警系统

附件详情

• 资料目录
• 竖向干线系统图
• TM1箱式变电站系统图
• 配电房低压配电系统图
• 消防控制室平面布置图
• 配电箱(柜)系统图
• 弱电系统图
• 电力平面图
• 防雷平面图
• 地下应急照明平面图
• 照明平面图
• 插座平面图
• 弱电平面图
• 火灾报警平面图
• 联动平面图

附件详情

该项目规划总占地面积3000m2 ,总建筑面积:5782.35m2 ,其中地上建筑面积:3848.19m2 ,地下建筑面积:1934.16m2,建筑总高均为19.7米.地下室层高局部为4.8m,一层为5m,其余各层层高为3.6m,公共区均设吊顶.地下室设有40多个停车位,及靶场,地上用途均为办公.
设计范围：1)220/380V配电系统:2)建筑物防雷,接地系统及安全措施:3)有线电视系统: 4)电话及网络布线:5)火灾报警及联动系统;6)安全技术防范系统(保安监视)
，共45张。

火灾报警平面图

弱电平面图

弱电平面图

第 1 张图

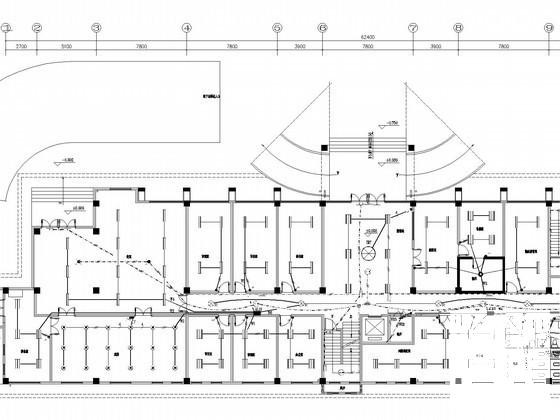

第 2 张图

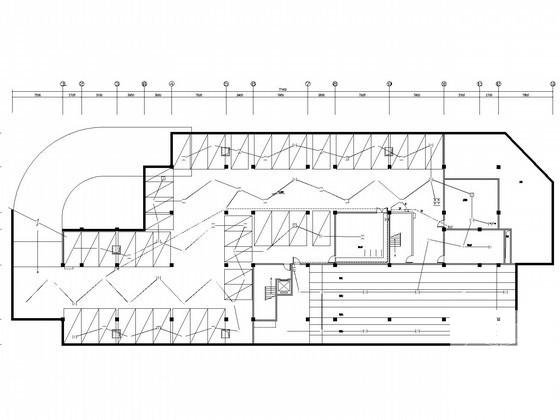

第 3 张图

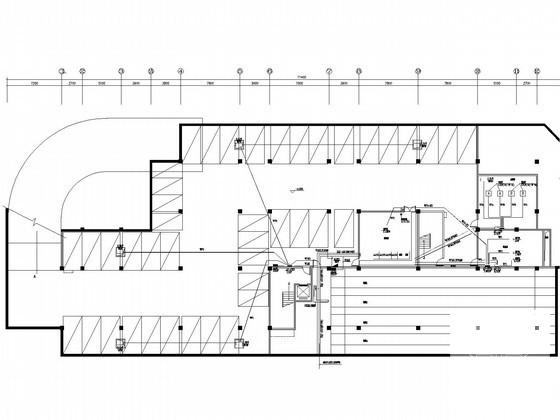

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
