污水厂CAD施工图纸(dwg)

ghjkkkff

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 设计说明：有
• 类型：污水处理厂
• 处理技术：格栅筛网,沉淀,活性污泥发
• 工艺流程选介：其他
• 设计阶段：施工图设计
• 参考图纸：10-20张

附件详情

日期：二零零七年八月三十日
一、项目概要
某县广鹿乡位于长山列岛西部，陆域面积31.65平方公里，总人
口1.2万人，人口密度357人/平方公里。该乡排水外网采用雨污分流的
方式，雨水经收集后直接排放，生活污水集中收集岛污水处理厂，生
活污水的每日最高排放量为500吨。
二、设计说明
（一）设计范围：
某县广鹿乡污水处理厂系统施工图设计（废水处理工程工
艺设计，自动控制部分设计，相关建筑及管网设计）。
（二）设计依据 ：
1、《室外排水设计规范》GBJ14-87
2、《建筑给水排水设计规范》GB50015-2003
3、《给水排水工程结构设计规范》GBJ69-84
4、《城市区域环境噪声标准》GB8978-96
5、《工业自动化仪表工程施工及验收规范》GBJ93-96
6、其他专业规范标准
（三）系统说明：
1、设计处理规模：500吨/天
2、设计进出水指标：
原水水质： 出水水质：
CODcr ≤400mg/l CODcr ≤400mg/l
BOD5 ≤320mg/l BOD5 ≤320mg/l
SS ≤200mg/l SS ≤200mg/l
3、工艺流程
4、工艺设计说明
污水经管道汇集后首先经过机械格栅，除区细小颗粒及毛发后流入预曝气调节池，通过鼓风机曝气来完成水质均匀及水量调节作用。调节池出水通过提升泵提升至三级生化池。三级生化池是整个工艺的核心，通过微生物的新陈代谢作用，分解废水中溶解性的有机物。在池中选用微孔曝气器，这种曝气器具有布气均匀、气态好、氧利用率和动效率理想、不易堵塞等特点。采用鼓风机供氧，提供微生物生存所需要的氧气。在生化池内悬挂弹性立体填料，填料上长满生物膜，污水中的有机物被生物膜上的微生物降解，脱落的生物膜絮体尺寸大，易于沉淀，可在沉淀池内得到有效的区除。水靠重力自流至沉淀池，避免污水二次提升，即降低能耗，又能保证污染物彻底去除干净。沉淀池是活性污泥系统的重要组成部分，它具有澄清混合液、并回收、浓缩活性污泥的作用，使处理水得到澄清。经过以上处理环节后，出水可以达到处理标准，经清水池后排放。

2

3

4

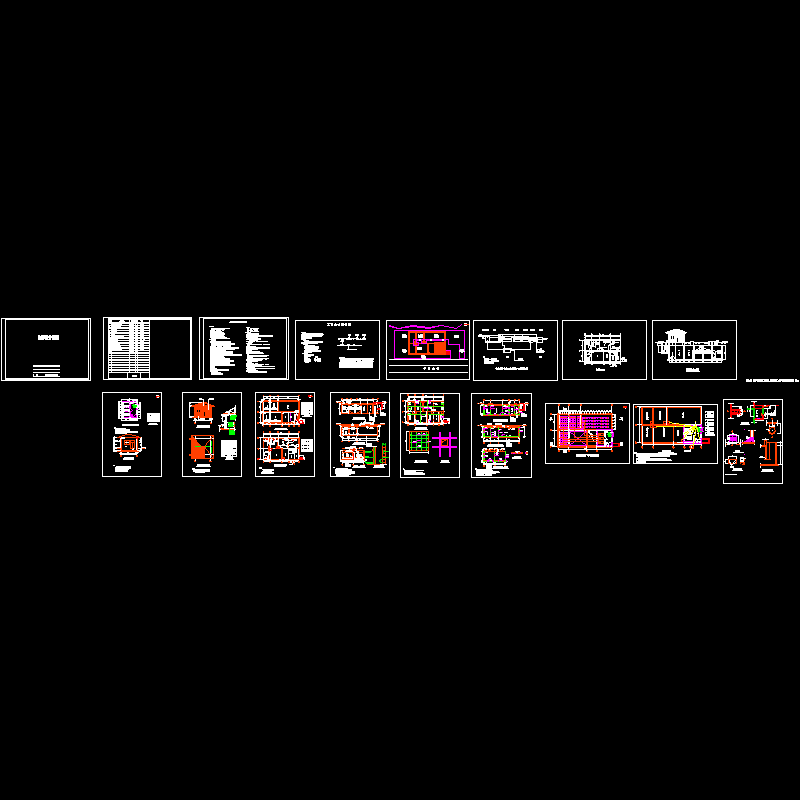

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
