多层办公楼强弱电系统CAD施工图纸(dwg)

mmyaowolai · 发表于 2020-5-14 11:58:35

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

建筑类别：办公
建筑高度：多层建筑
建筑结构形式：钢筋混凝土结构
建筑面积：10000平方米
地上层数：8层
地下层数：1层
图纸设计深度：施工图
参考图纸：70张
地下室用途：设备用房
负荷等级：三级
防雷等级：第三类
项目地址：内蒙古
强电设计：供配电系统,配变电所,应急电源,低压配电,电气照明,建筑物防雷,接地安全
弱电设计： ,视频监控系统,综合布线系统,有线电视和卫星接收系统

附件详情

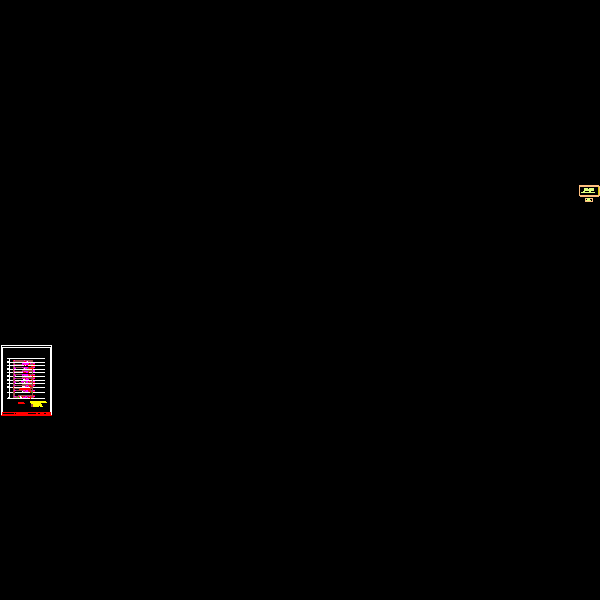

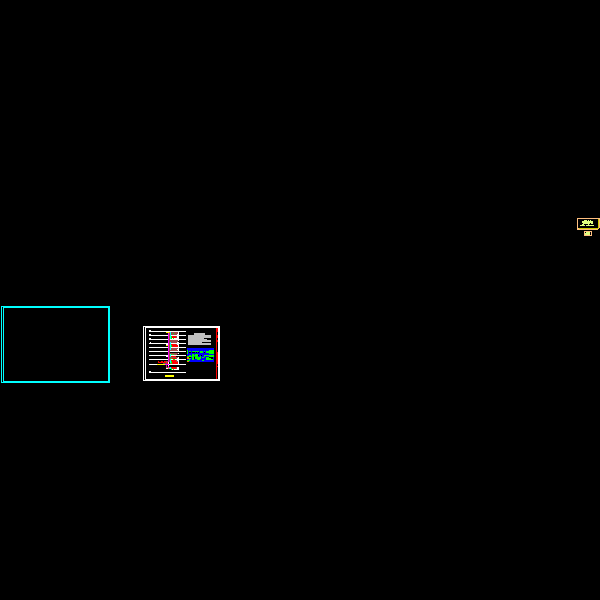

1、电气设计说明

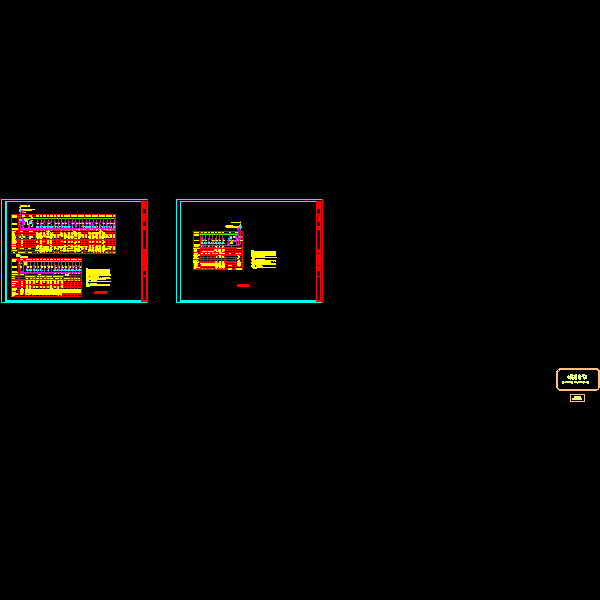

2、高压配电系统图

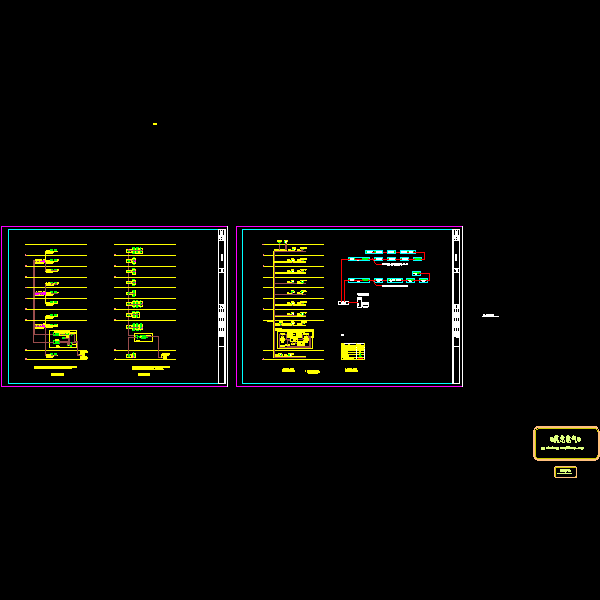

3、配电竖向系统图
4、低压配电系统图
5、配电箱系统图
6、配电监控系统图
7、电气火灾监控系统图
8、应急疏散照明系统图
9、综合布线系统图
10、有线电视系统图
11、火灾自动报警系统图

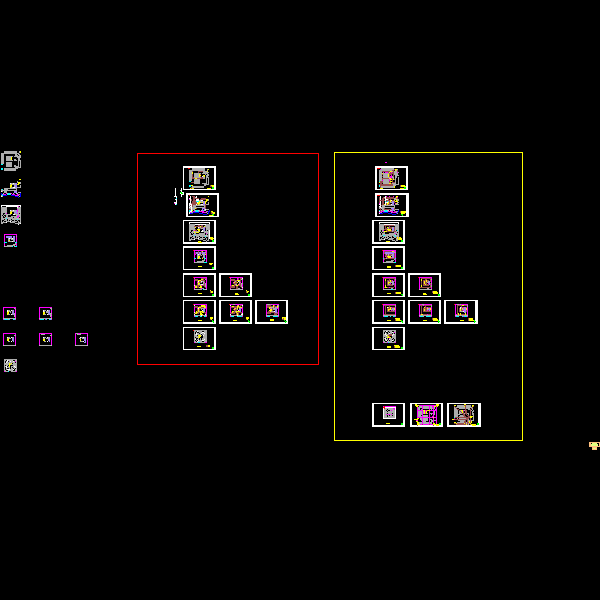

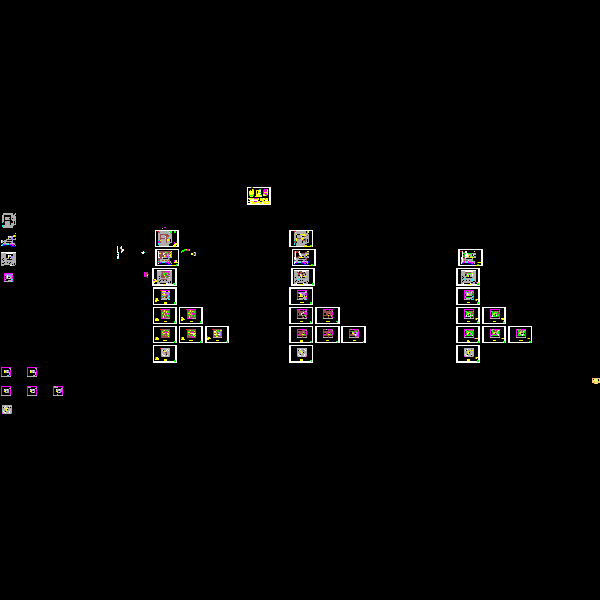

12、电力平面图
13、照明平面图
14、空调配电平面图
15、变电所平面布置图
16、强弱电井布置图
17、电缆穿墙做法示意图
18、屋顶
19、基础接地平面图
20、等电位联结平面图
21、消防平面图
22、

附件详情

该项目位于内蒙古，该项目主要为办公、会议等用房。该项目地上八层，地下一层，屋顶女儿墙标高40.0米；本建筑为二类层建筑，框架结构，该项目总建筑面积约为10000平方米。
设计范围包括10kV/0.4kV变配电系统、0.4kV电力配电系统、照明系统、火灾自动报警系统、有线电视系统、综合布线系统、保安监控系统、防雷接地系统等。
该附件总共70张。
