12层办公楼强弱电电气施工CAD图纸

  • 建筑类别:办公
  • 建筑高度类型:高层建筑
  • 建筑设计结构形式:其他结构
  • 建筑设计面积:9468.24平方米
  • 建筑地上层数:12层
  • 图纸设计深度:施工图
  • 图纸设计格式:CAD2000
  • 设计年代:近代
  • 负荷等级:一级,三级
  • 防雷等级:第三类
  • 火灾保护分级:一级
  • 接地方式:TN-C-S
  • 强电设计:低压配电,电气照明,建筑物防雷,接地安全
  • 弱电设计:火灾自动报警系统,通信系统,有线电视和卫星接收系统
12层办公楼强弱电 电气施工图
一、 项目概要
本项目为东方海景6#楼,西侧为滨海公路,东侧和南侧为水城中央路,北侧为待开发用地。建筑高度50.4m,地上建筑面积9468.24m%%172。地上十二层,一层层高7.2m,主要使用功能为活动室;二至十二层层高3.9m,主要使用功能为办公。建筑设计结构形式为框剪,独立基础,耐火等级一级。
二、设计范围
该资料包括红线以内的以下内容:~220/380V配电系统;照明系统;建筑物防雷、接地系统及安全措施;通信系统;有线电视系统;火灾自动报警系统。

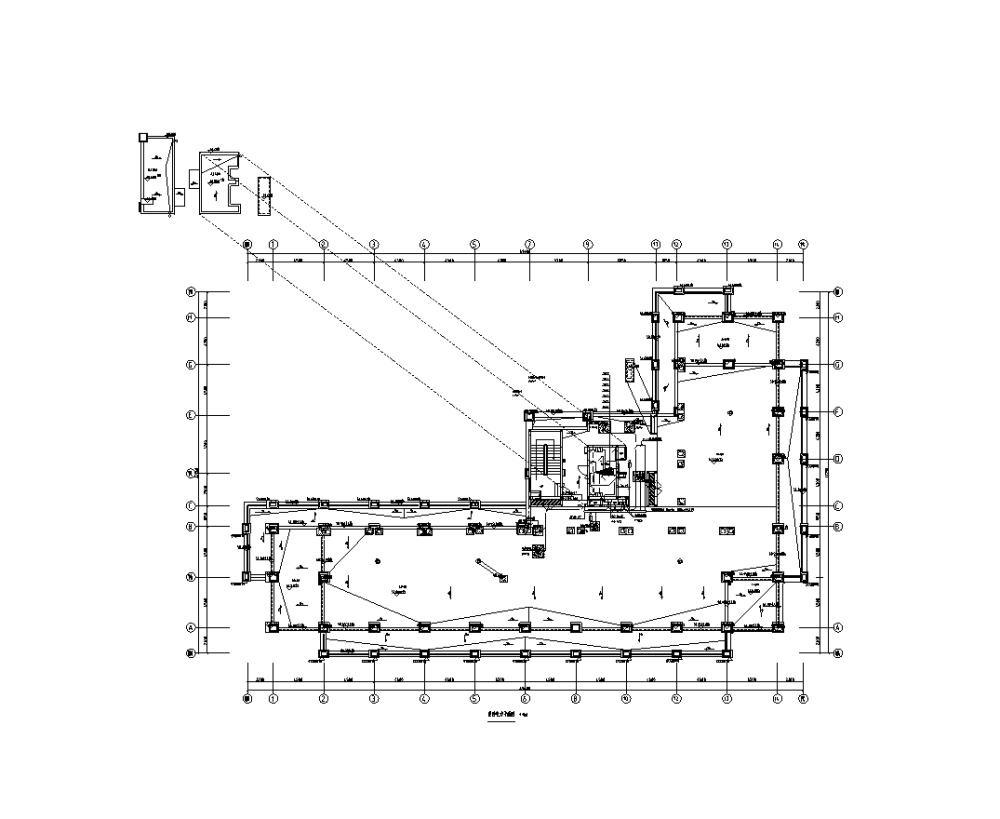

架空层火灾自动报警平面图

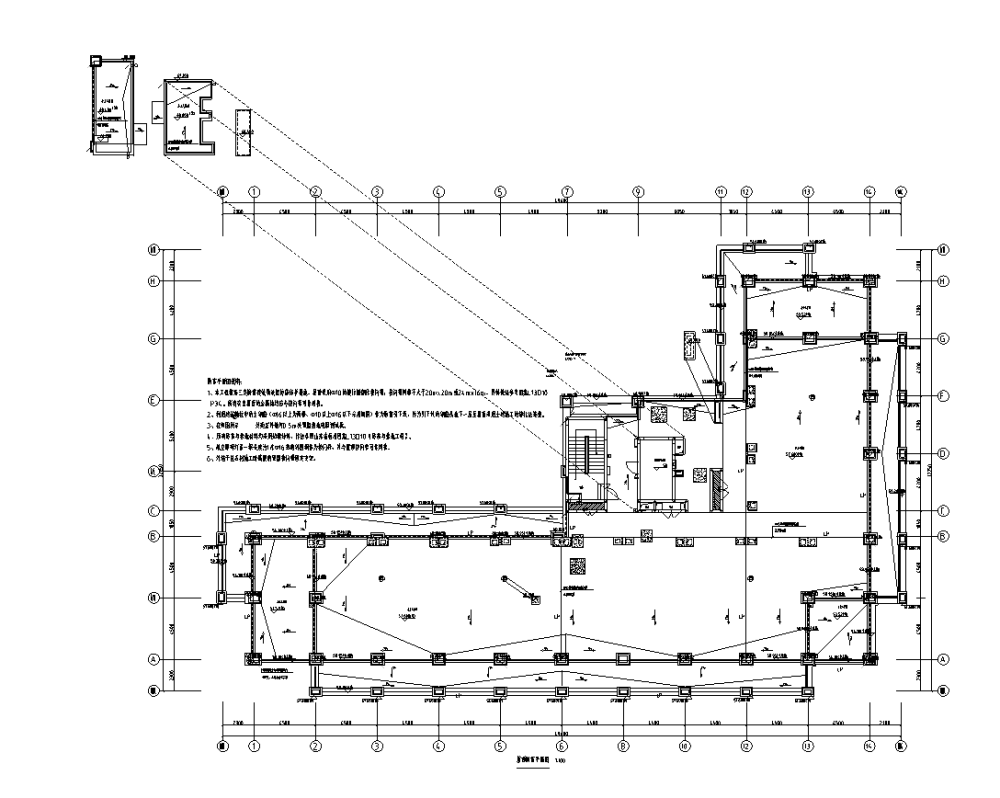

接地平面图

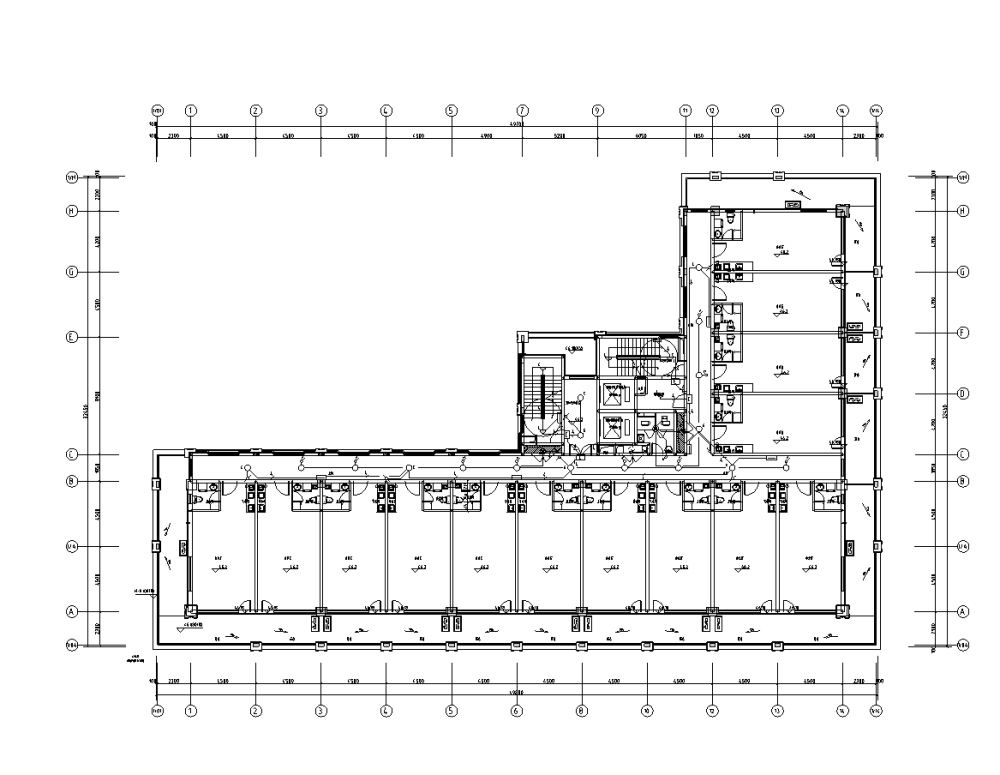

十二层照明平面图
屋顶电力平面图

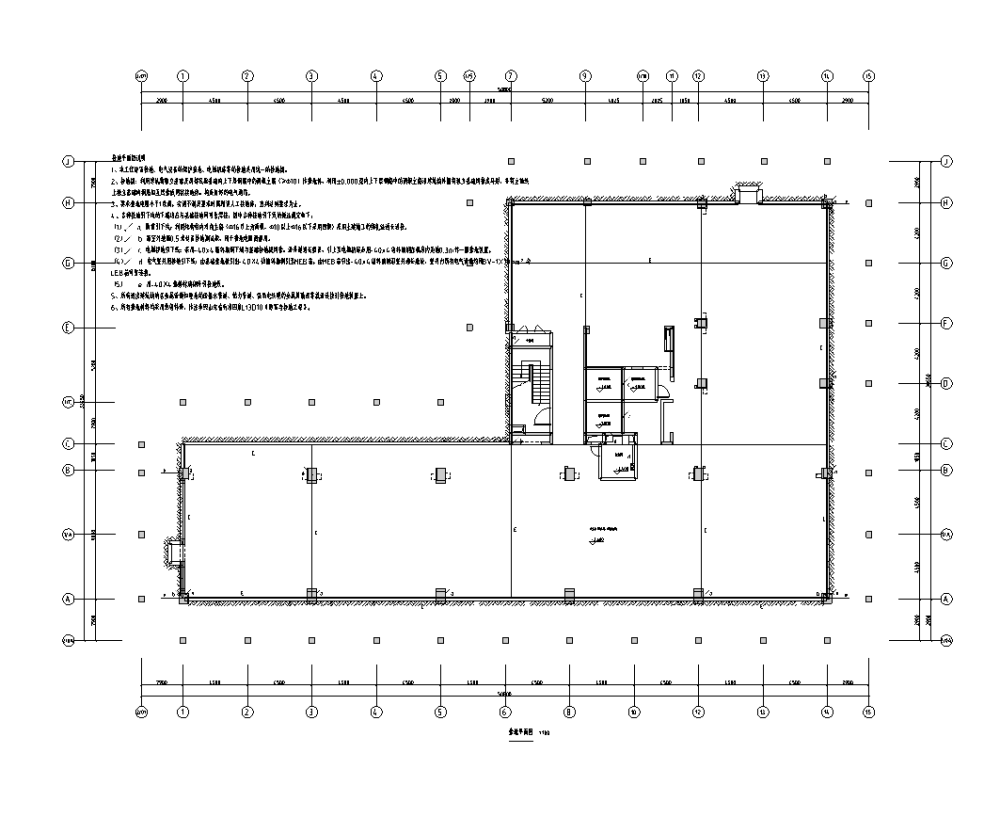

屋顶防雷平面图

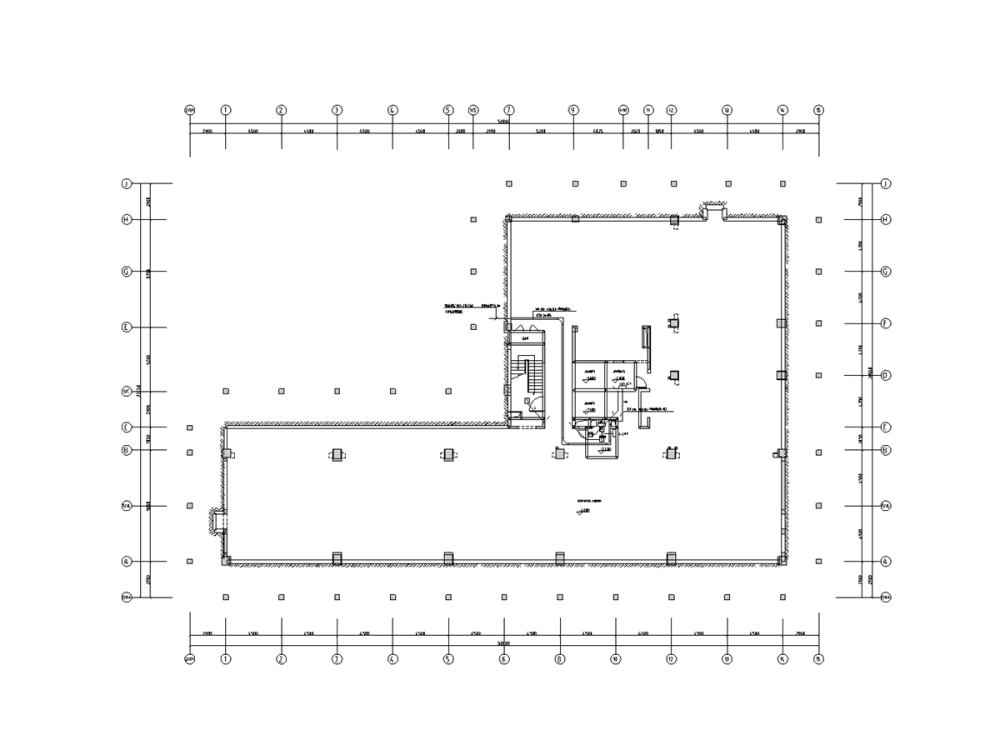

一层弱电平面图
