4层保税仓库综合办公楼暖通施工CAD大样图

本建筑为移动一栋综合办公楼，位于广东省阳江市；分为地下和地上部分，地下共一层，平时为车库及设备用房，负一层层高4.2米（局部沉降）;地上部分共十一层，总建筑面积为55868.24平方米，建筑高度为49.75米。

设计内容:舒适性中央空调通风系统设计。

冷、热源：

冷源：夏季制冷主要以3台制冷量为2285kw(650RT) 直流变频离心式冷水机组 （安装于负一层制冷机房）为冷源；

热源：冬季采暖区域为4层及以上办公室，以安装于屋面的3台 模块化风冷冷（热）水机组 为热源.

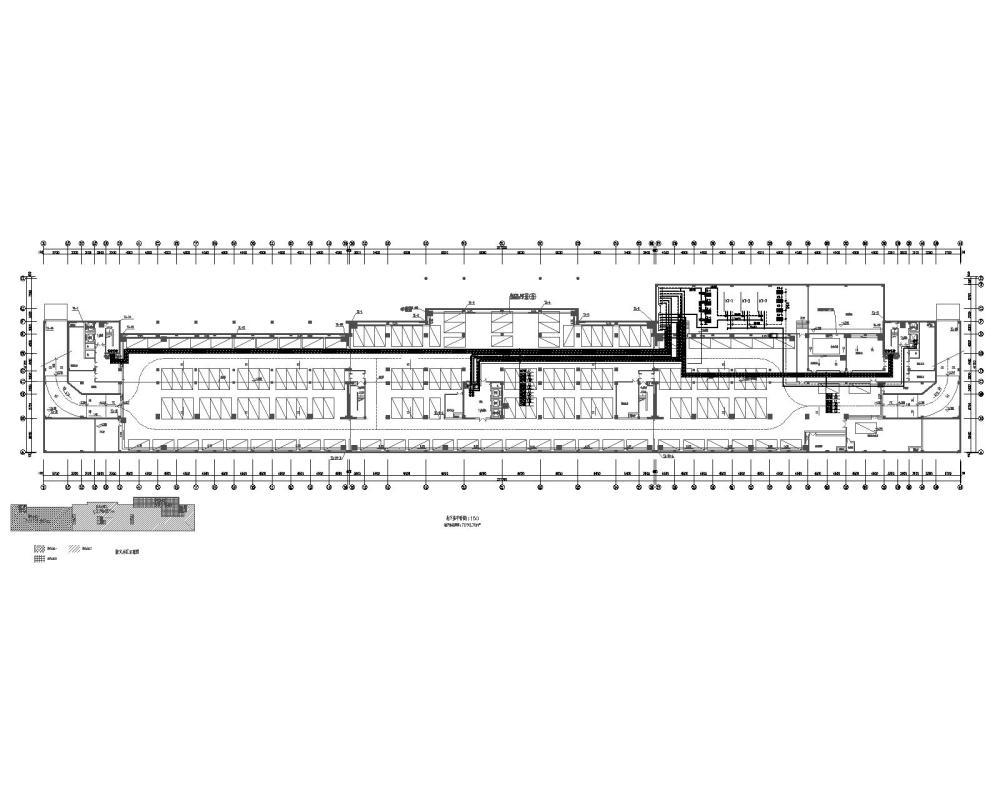

地下一层空调水管平面图

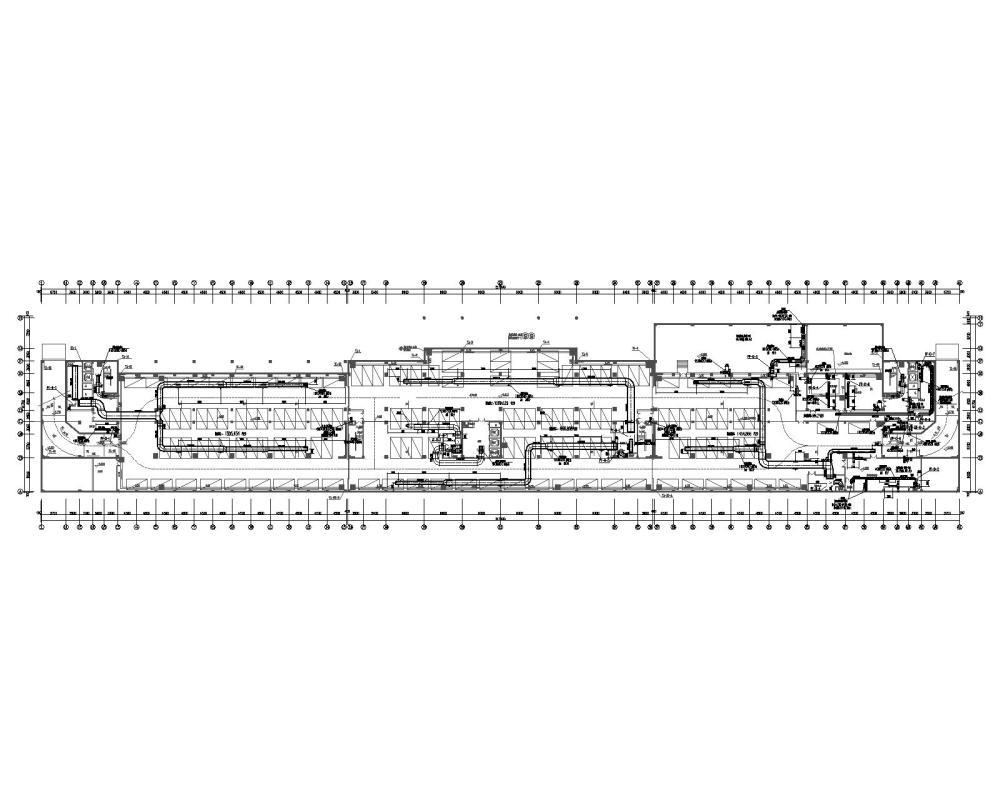

地下一层消防通风平面图

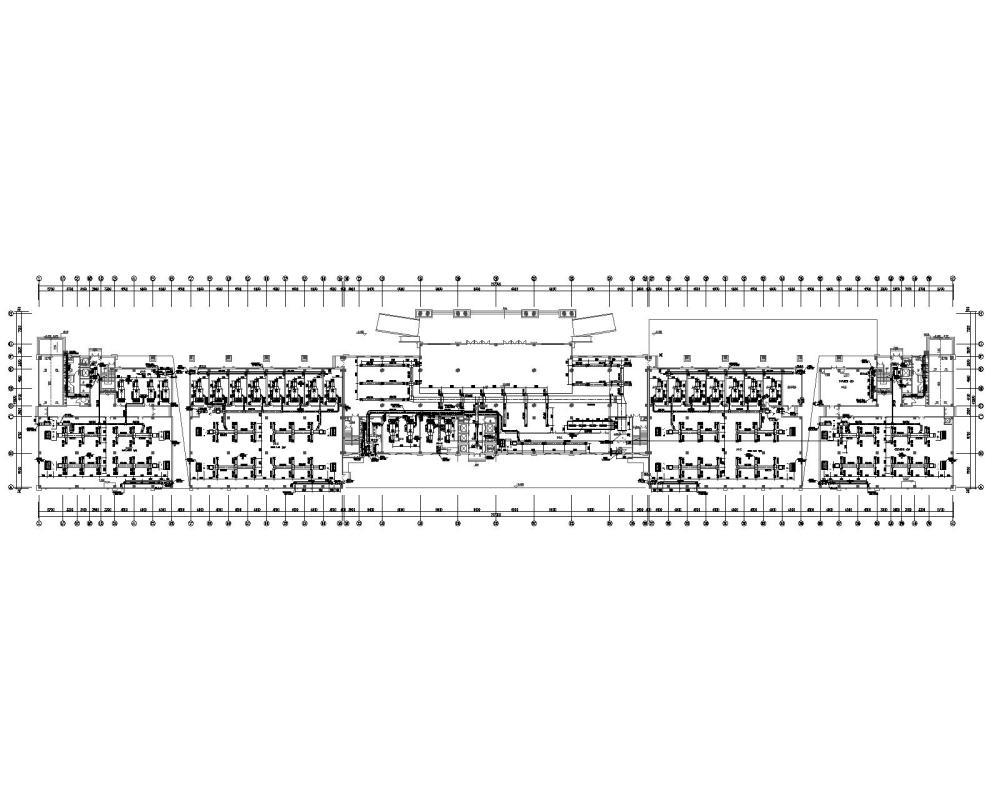

一层空调风管平面图

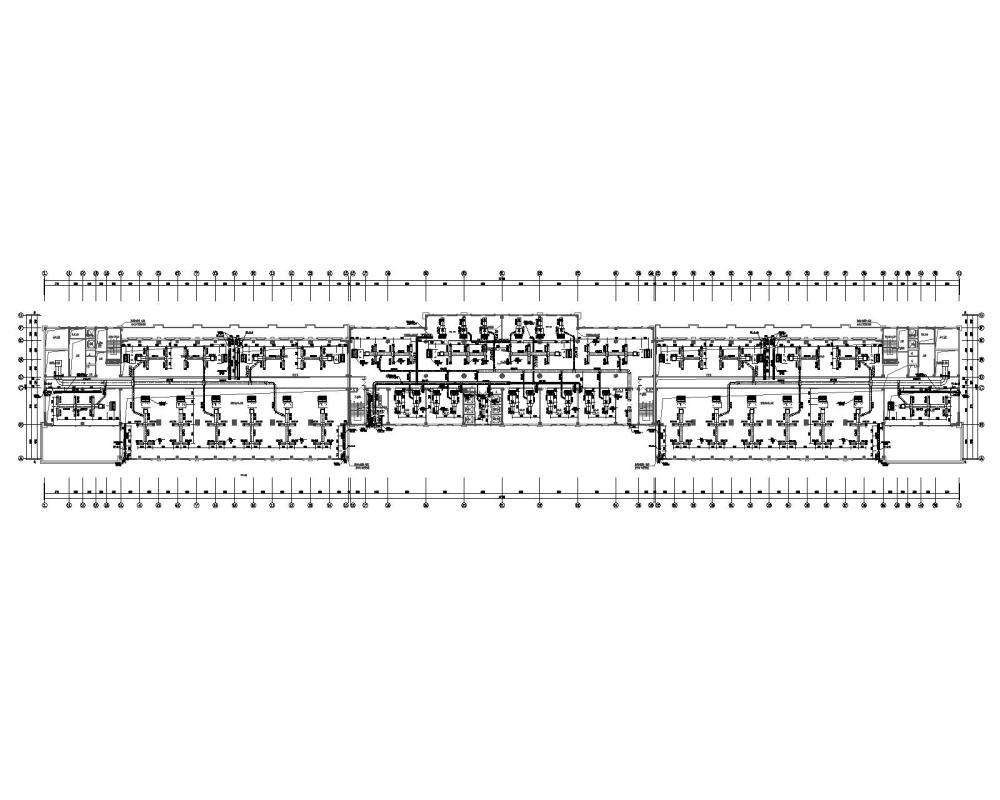

14.8米标高空调风管平面图

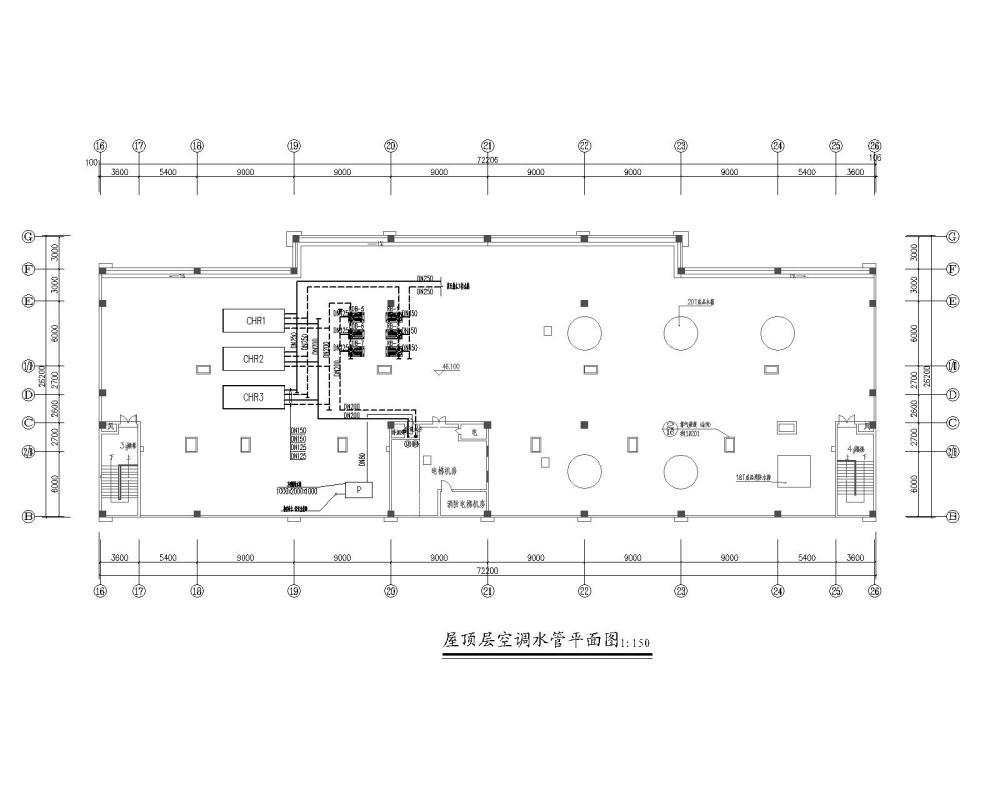

屋顶层空调水管平面图

空调水系统流程图

空调水系统图

制冷机房大样图

空调安装大样图

缩略图
