23层正奇金融广场综合楼暖通施工CAD大样图

搜索更多资源
  • 设计详细说明：有
  • 建筑类别：办公,商业
  • 建筑高度类型：高层建筑
  • 建筑设计面积：64108平方米
  • 建筑地上层数：23层
  • 建筑地下层数：2层
  • 图纸设计深度：施工图
  • 图纸设计格式：CAD2000
  • 设计年代：近代
  • 设计内容：空调,通风,防排烟,人防
  • 项目所在地：安徽
项目概要：
该项目为正奇金融广场综合楼，主要功能为办公室、配套商业。建筑面积总面积约为64108m2，裙房4层，A座22层，B座23层，地下2层，建筑高度96.2米。三至二十一层设置中央空调，空调冷负荷为3747kW；空调热负荷为2137kW。

设计范围：
1.空调系统设计
2.防排烟系统设计
3.通风系统设计

部分图纸展示：

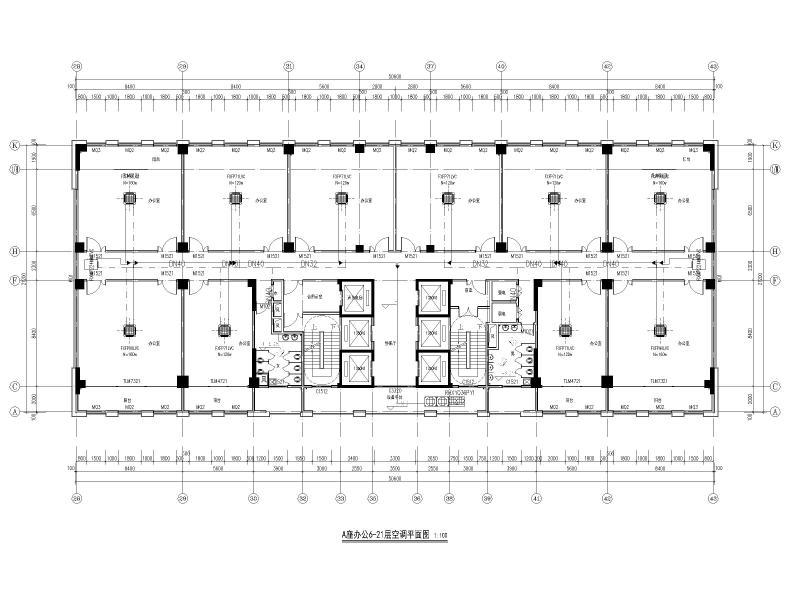

A座办公6-21层空调平面图

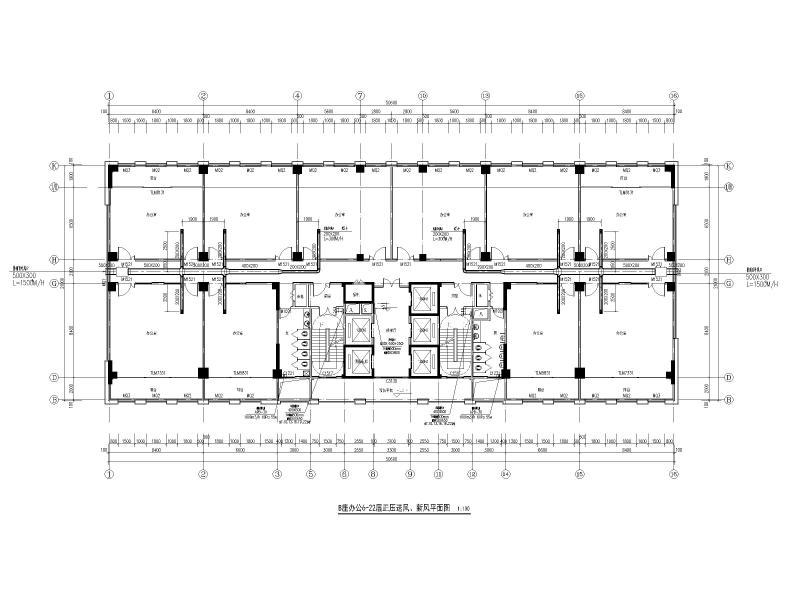

B座办公6-22层正压送风、新风平面图

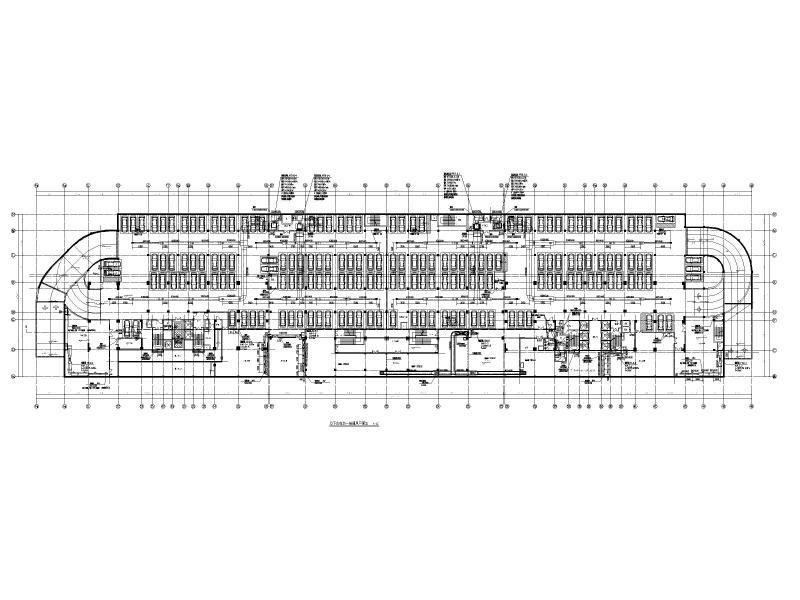

地下车库负二层通风平面图

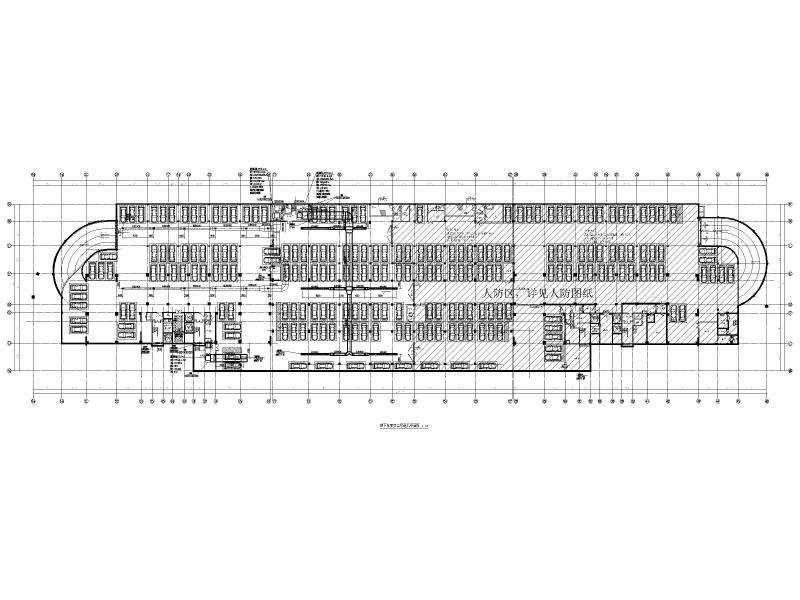

地下车库负一层通风平面图
一层正压送风平面图
B座消防系统原理图
风机安装大样图
