一. 建筑概况
该项目为唐山曹妃甸宝骏金融街商业中心项目3#地块，为二类高层综合楼建筑。地上13层，地下1层。主楼部分地上一层至十三层为开敞办公。该项目除主楼部分其余为群房建筑，首层为商业功能，二、三层为开敞办公。该项目总建筑面积为22277.65平方米。主楼层高：地下一层为4.2米，首层为4.5米，二层为4.2米，三至十三层均为3.6米；其它相连建筑三层建筑层高一至三层分别为4.5米，4.2米，4.2米;二层建筑层高一至二层分别为4.5米，6.6米。
二.设计范围
该资料包括红线内的以下内容:
1. 低压配电系统；（该项目的变配电室内只负责照明设计，其余均由电力设计院负责）

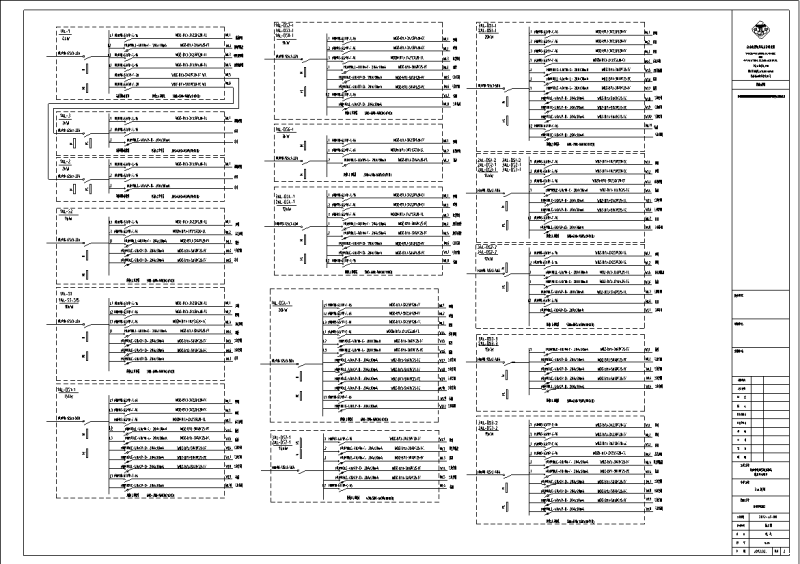

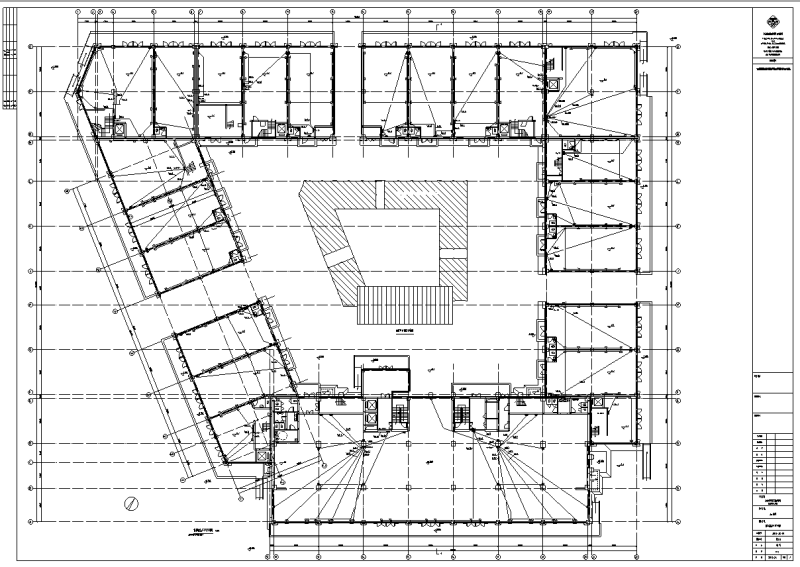

2. 照明配电系统；
3. 防雷及接地系统；
4. 火灾报警及联动系统 、漏电报警系统
5. 综合布线系统
6. 有线电视系统布线设计
7. 有工艺设备的场所（例如：餐厅厨房等），设计仅预留配电箱；
三.供电设计
1.该项目为二类高层综合楼建筑。消防设备及各层楼梯间前室，疏散楼梯及相应的公共区域的应急照明、综合布线总机房、配电室的照明、消防电梯；走道照明、普通电梯，生活泵、地下室污水泵用电为二级负荷，其它用电设备为三级负荷。
2. 该项目从室外引来两路10kV电源，每路均能承担该项目全部二级负荷。两路电源互为备用。变配电所使用4台800KVA变压器。
3. 用电负荷
该项目主楼用电负荷Pe=921.8kW. Pjs=783.5kW.其中动力负荷199.8kW，照明负荷为722kW。裙房用电为807kW。
4.在变配电所低压侧，设功率因数集中自动补偿装置，要求补偿后的功率因数大于0.92。该项目要求荧光灯，气体放电灯单灯就地补偿。要求补偿后的功率因数大于0.90。

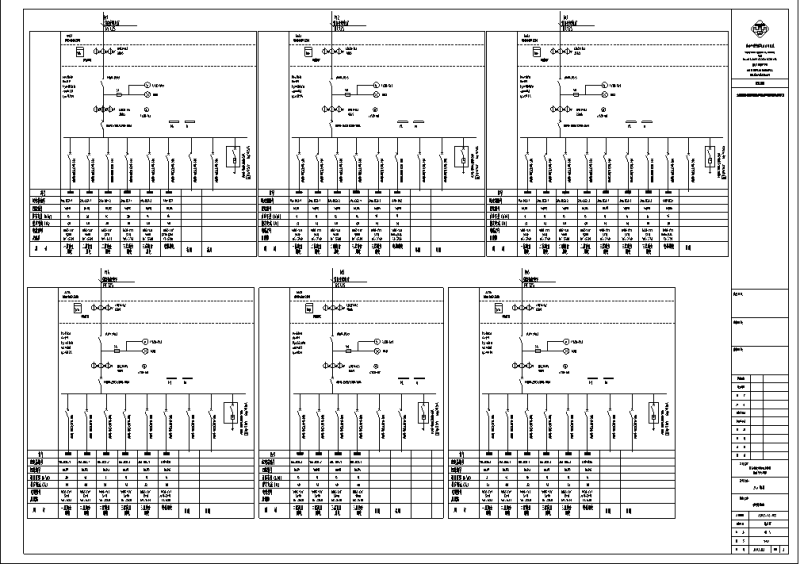

5.低压开关柜采用电缆下进、电缆上出，母线上出的接线方式。
6.低压断路器要求运行开断能力在50kA以上，且设过载长延时、短路短延时脱扣器。

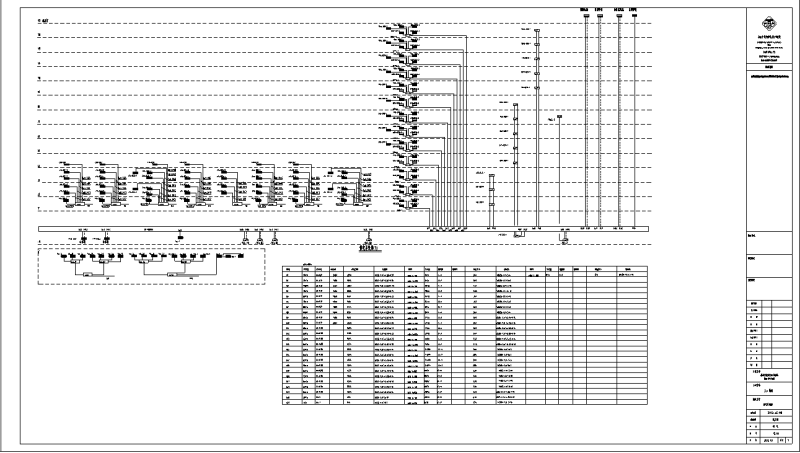

7.低压配电系统采用放射式与树干式相结合的方式，对于单台容量较大的负荷或重
要负荷采用放射式供电；对于照明及一般负荷采用树干式与放射式相结合的供电方式;
8.消防负荷及重要负荷采用双电源末端互投。
四.电力配电、控制系统
1.该项目小于15kW的电动机采用直接启动方式；15kW以上电动机采用降压启动。
2.该项目所有控制箱均为非标产品，由生产厂家根据设计要求，完成原理图、接线图、盘面布置图、设备材料表，交设计院审核、签字后，方可订货、加工。
