下沉广场施工CAD大样图

yuzhong

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

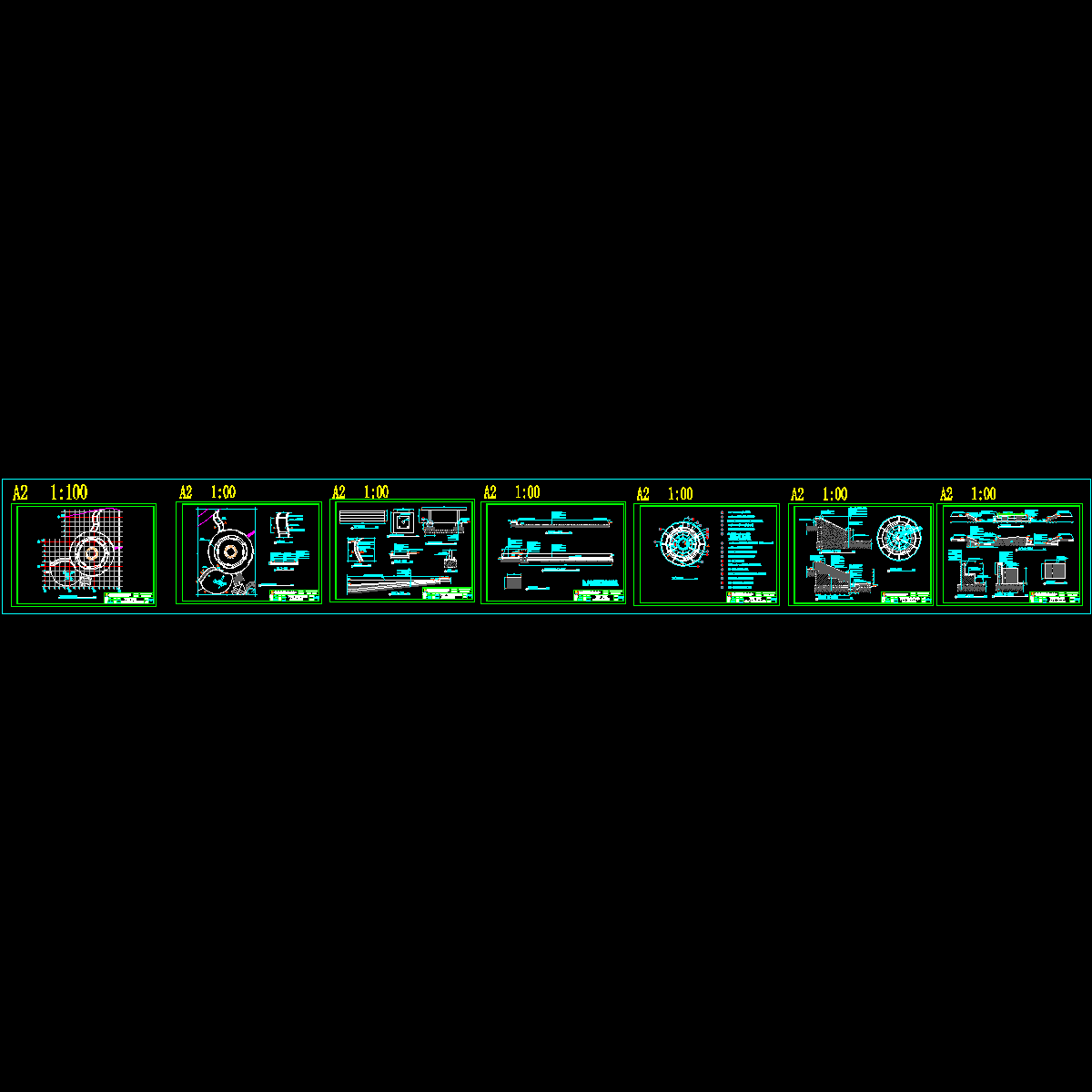

下沉广场施工图：下沉广场区景观施工放线网格图 下沉广场区景观布置平面图 园路1平面图 园路1,1-1剖面 下沉广场园椅平面图 下沉广场园椅基础平面图 下沉广场园椅安装剖面图 园路2平面图 园路2,2-2剖面 大样图 园路2,3-3剖面 儿童游乐区4-4断面 儿童游乐区及园路2、5-5剖面 下沉广场铺装平面图 下沉广场花池2，9－9剖面图 下沉广场台阶，10－10剖面图 下沉广场尺寸定位图 下沉广场正立面图 下沉广场，6－6剖面图 下沉广场树池7－7剖面图 下沉广场花池1，8－8剖面图 木质花池立面图
图纸比较细致，广场面积较小。约400平方米的圆形广场。

2

3

4

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
