长城仪器厂28层住宅楼暖通设计施工CAD大样图

  • 设计详细说明:有
  • 建筑类别:住宅
  • 建筑高度类型:高层建筑
  • 建筑设计面积:24587.73平方米
  • 建筑地上层数:二十八层
  • 建筑地下层数:一层
  • 图纸设计深度:施工图
  • 设计内容:通风,采暖,防排烟
  • 冷热源:市政热网
  • 采暖系统:散热器供暖
该项目为北京市朝阳区管庄北二里居住项目项目10#楼,位于朝阳区来广营乡清河营村住宅及配套商业金融1-6地块,总建设面积24587.73平方米,地下一层,建筑面积:921.55平方米,地上二十八层,建筑面积:23666.18平方米,建筑高度80.0m,属一类高层建筑。
设计范围:
暖通设计范围包括建筑物内部的采暖、通风及消防防排烟设计。
采暖系统:
1、热源:该项目供暖热媒采用85/60%%DC热水,由小区换热站集中供应。换热站位于车库地下一层,由建设单位另行委托专业热力设计单位设计。
2、该项目按楼座设置热力入口,采暖系统分高、低二区。地下一层至十四层为低区,采暖热负荷为519.8KW、系统阻力损失6.5m水柱;十五层至二十八层为高区,采暖热负荷为322.5KW、系统阻力损失6.5m水柱。采暖建筑面积热指标为:34.26W/m%%138。
3、供暖系统形式:该项目为散热器供暖,户内采用下分双管异程式系统,管道敷设于垫层内。户外采暖系统为共用立管的分户计量系统,管井内共用立管采用异程式,采暖供回水管由夹层内的热力小室引至单元水暖管井。地下一层为自行车库,不考虑采暖。
4、散热器采用内腔无沙铸铁散热器,接管为底进底出,挂墙安装,底距地250mm,沿外窗布置的散热器为同侧上进下出,以A标记,挂墙安装,底距地100mm。

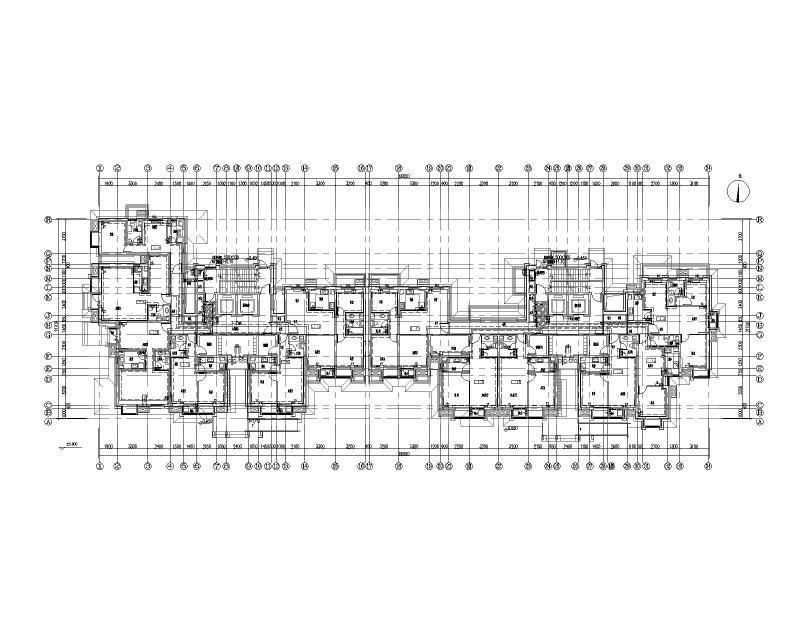

首层采暖通风平面图

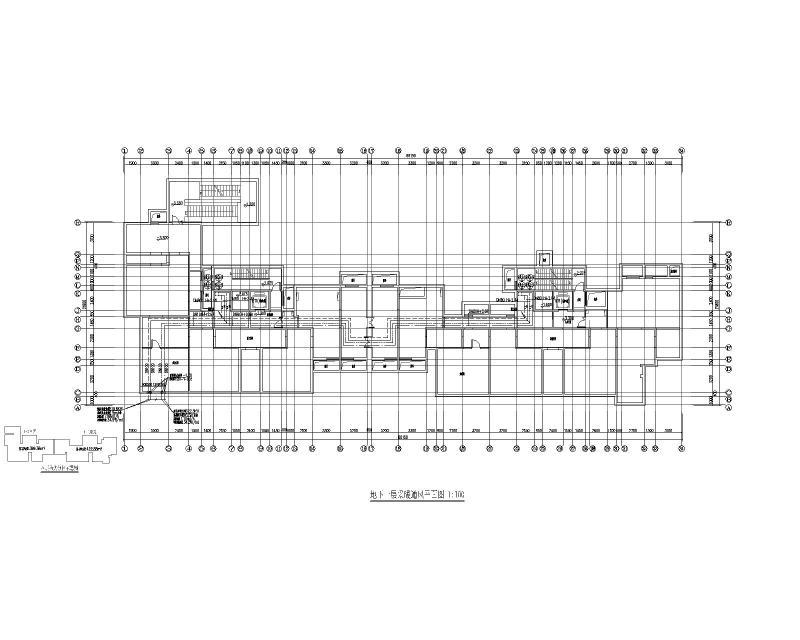

地下一层采暖通风平面图

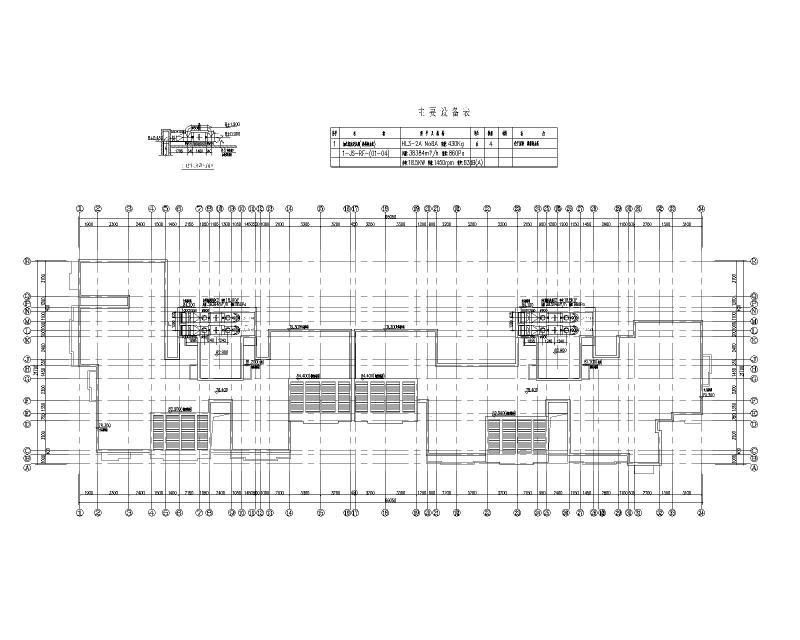

屋顶层通风平面图

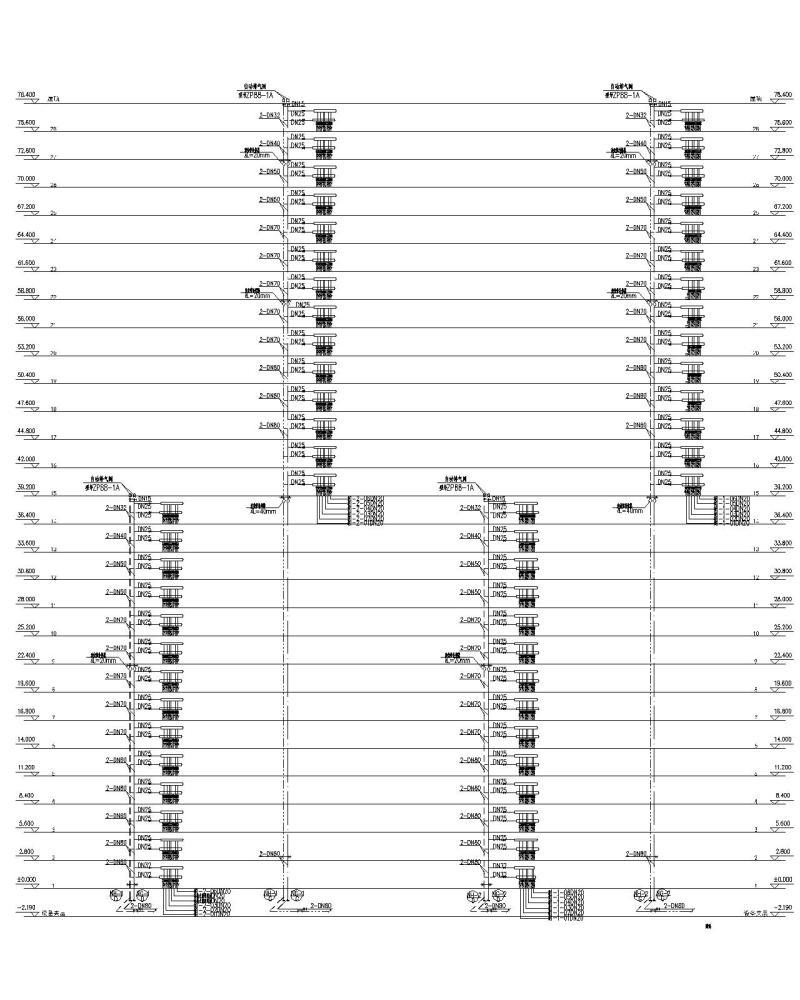

采暖系统原理图

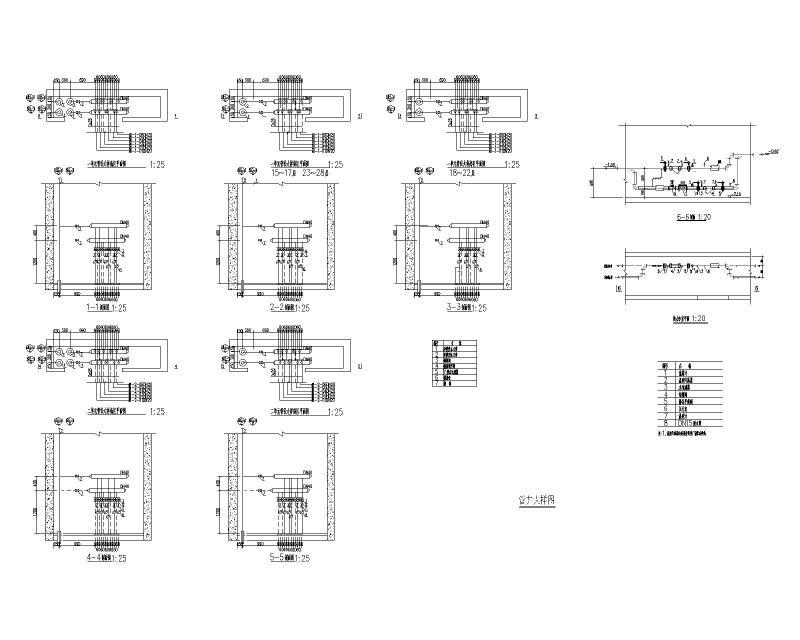

管井大样图
总缩略图
