8层高等教育院校多个建筑通风防排烟系统设计施工CAD图纸

一、项目概要：

该项目位于重庆市，是一个高等教育院校多个建筑项目，地上8层，总建筑面积约3万平方米，属于二类高层公共建筑。

图纸内容主要包含设计施工说明，主要设备材料表及图例，防排烟系统图，通风平面图，防排烟平面图，排烟平面图等...

二、系统设计：

1.消防电梯前室采用机械加压送风系统，风机设在八层专用风机房内，加压风口采用常闭加压送风口，火灾时可手动自动开启着火层及其上一层共两层风口并连锁风机开启加压送风，手动自动关闭并连锁风机关闭，风口每层设置一个。

2.不满足自然排烟的走道采用机械排烟。每层走道为一个防烟分区，排烟量按最大防烟分区每平方米排烟量不小于计算。每层风管穿越风井处及排烟风机入口均设置280℃排烟防火阀，平时常开，当烟气温度超过280℃时自动关闭，并联锁排烟风机关闭...

图纸展示：

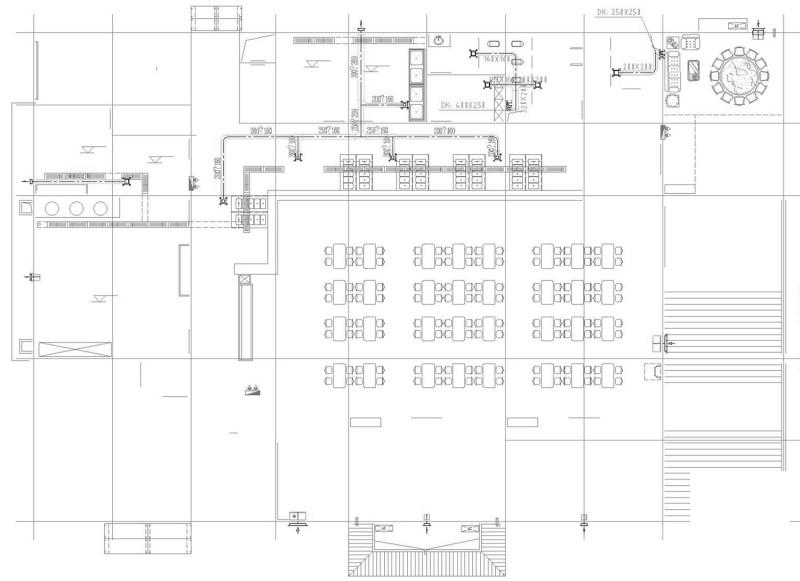

餐饮中心一层通风平面图

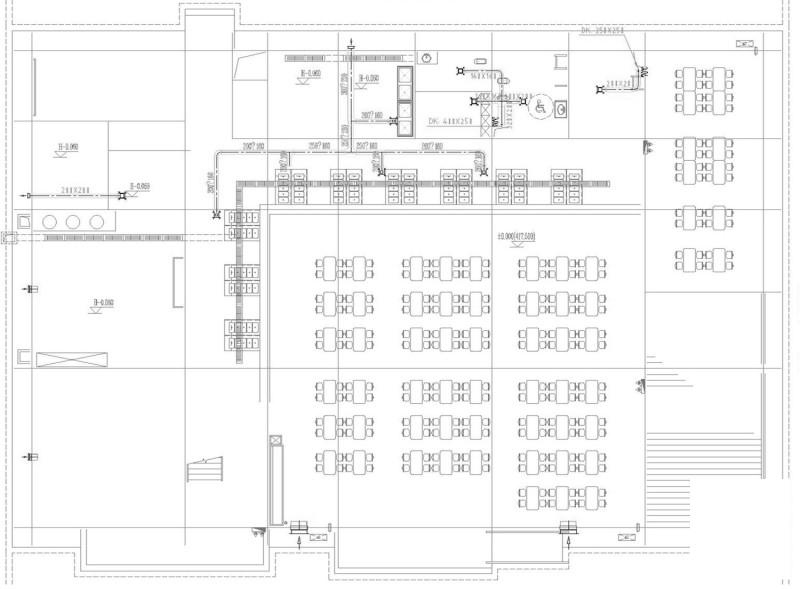

餐饮中心二层通风平面图

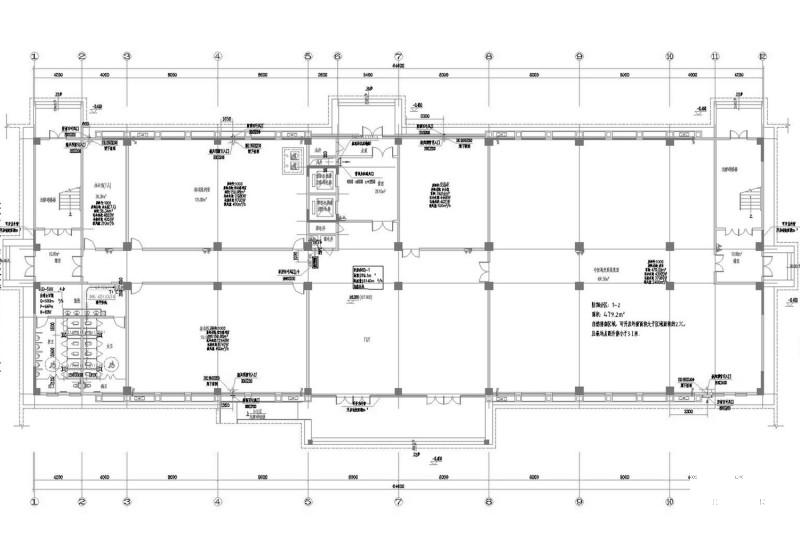

实验实训综合楼一层通风、防排烟平面图

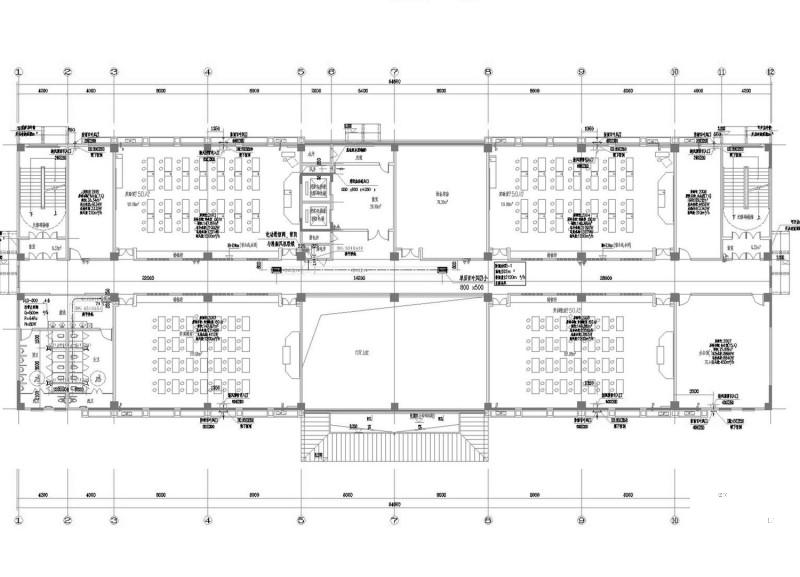

实验实训综合楼二层通风、防排烟平面图
