中学综合馆防排烟通风施工CAD图纸（甲级资质）
- 设计详细说明：有
- 建筑类别：教育
- 建筑高度类型：高层建筑
- 建筑设计面积：4927.11平方米
- 图纸设计深度：施工图
- 参考图纸：5张
- 设计年代：近代
- 设计内容：通风,防排烟
- 送风方式：散流器送风
- 项目所在地：湖南
附件详情
- 资料目录
- 设计施工说明、图例、主要设备及材料表
- 标高1.000处 通风防排烟 平面图
- 标高4.800处通风防排烟平面图
- 标高8.500处通风防排烟平面图
- 标高15.600处通风防排烟平面图
附件详情
项目概要：
该项目位于湖南省长沙市，主要功能为排球训练馆和礼堂。总建筑面积为4927.11平方米，建筑高度21.80m。
通风、防排烟系统：大礼堂主舞台设置双速柜式消防风机进行机械排风（兼排烟），共2台，风机吊装于风机房内，排风量按10次/h换气次数计算，排烟量按13次/h换气次数和90m3/（平方米·h）计算，两者取其大。采用自然补风。
图纸共5张
施工总 平面布置图
施工总平面布置图
施工总平面布置图
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-

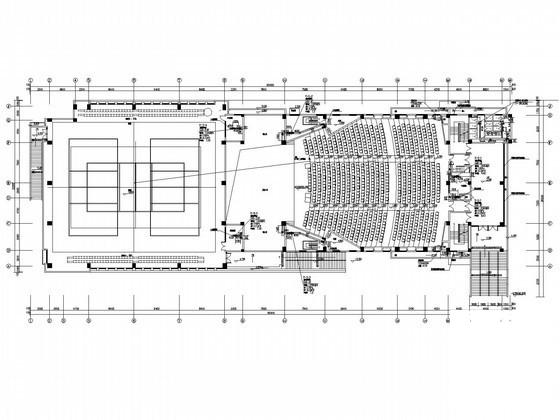

通风防排烟图纸 - 1 -

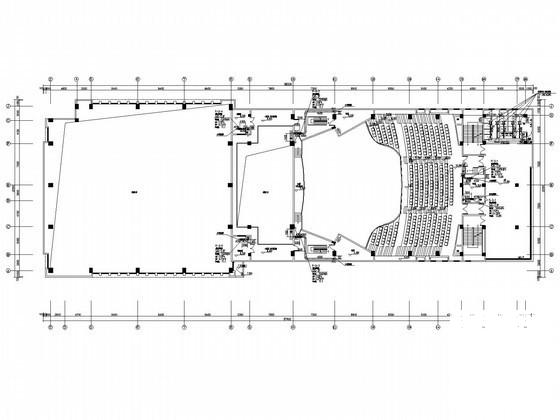

通风防排烟图纸 - 2 -

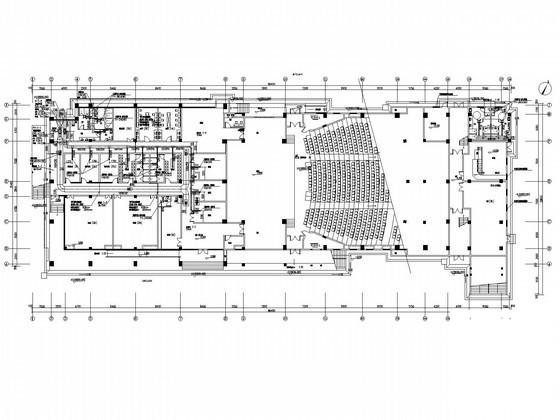

通风防排烟图纸 - 3 -

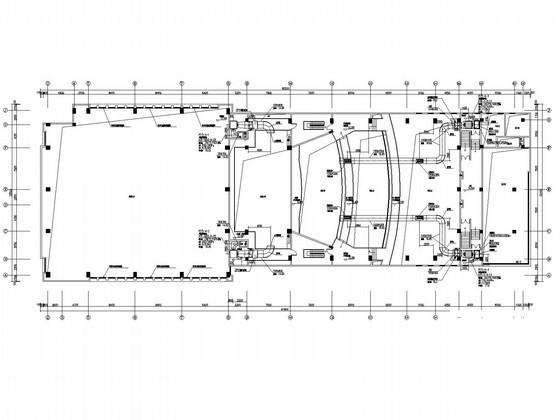

通风防排烟图纸 - 4
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-05-14
- 评论次数：0
- 浏览次数：0
- 文件大小：0.93 MB
- 收藏次数：0
-
文件名称：
附件-995858589598859695800.rar
