两层生活用房电气施工CAD图纸(2018)

  • 建筑类别:住宅
  • 建筑高度类型:多层建筑
  • 建筑设计面积:1241.54平方米
  • 建筑地上层数:2层
  • 图纸设计深度:施工图
  • 图纸设计格式:天正建筑CAD 7.0
  • 设计年代:近代
  • 负荷等级:三级
  • 防雷等级:第三类
  • 接地方式:TN-C-S
  • 项目所在地:重庆
  • 强电设计:供配电系统,应急电源,电气照明,建筑物防雷,接地安全,其它
  • 弱电设计:火灾自动报警系统,综合布线系统,通信系统,有线电视和卫星接收系统,其它

该附件为重庆某机场职工生活用房 电气施工图

概况:
该项目为重庆某机场建设项目中航站区总图工程— 生产、生活辅助设施工程 — 职工生活用房,位于机场航站区内。总面积约为1241.54平方米,地上共2层,建筑高度约为7.2米。

设计范围:
电力配电系统;照明、插座系统;建筑物防雷、接地及安全防护;
综合布线系统;火灾自动报警系统;电缆电视系统。

部分图纸摘录:

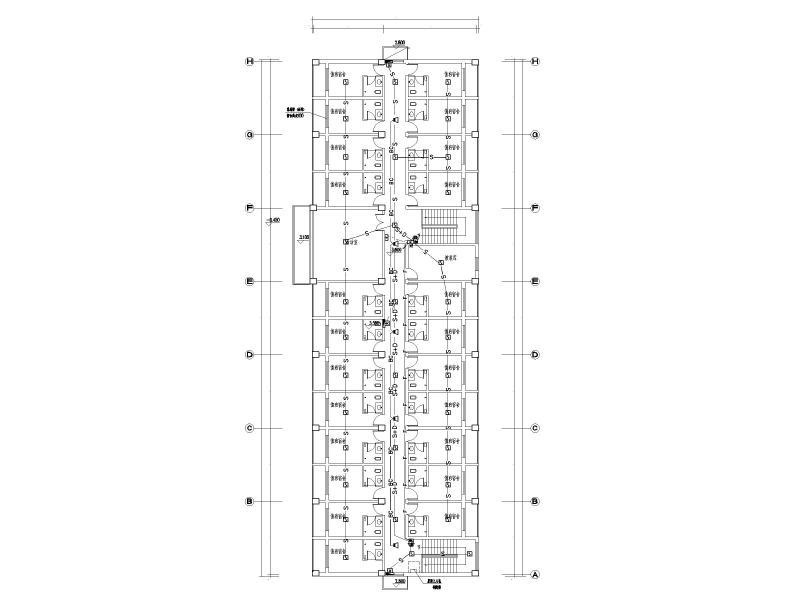

照明平面图
插座平面图


火灾报警平面图

弱电平面图

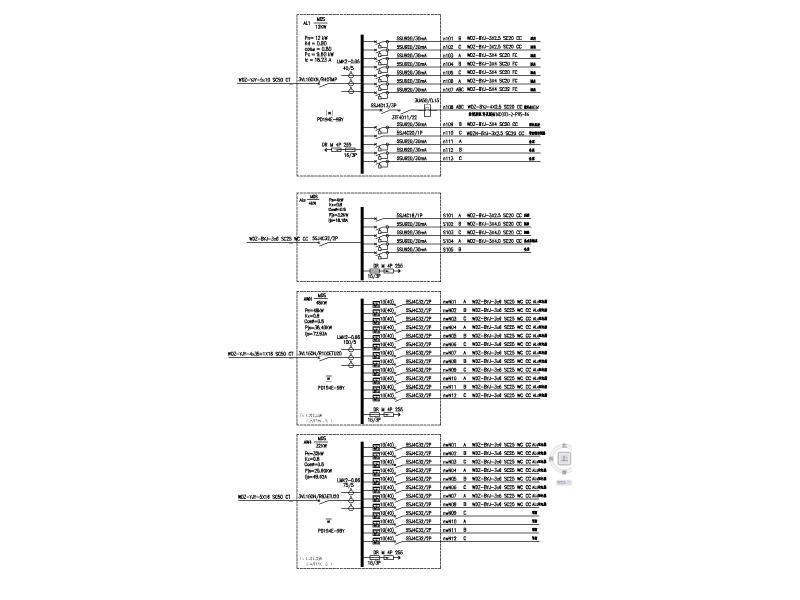

配电箱系统图
火灾自动报警及联动系统图
语音数据布线系统图
电缆电视系统图


以下是附件的其中一部分截图,共8张,您也可以 搜索 更多您想要的资源

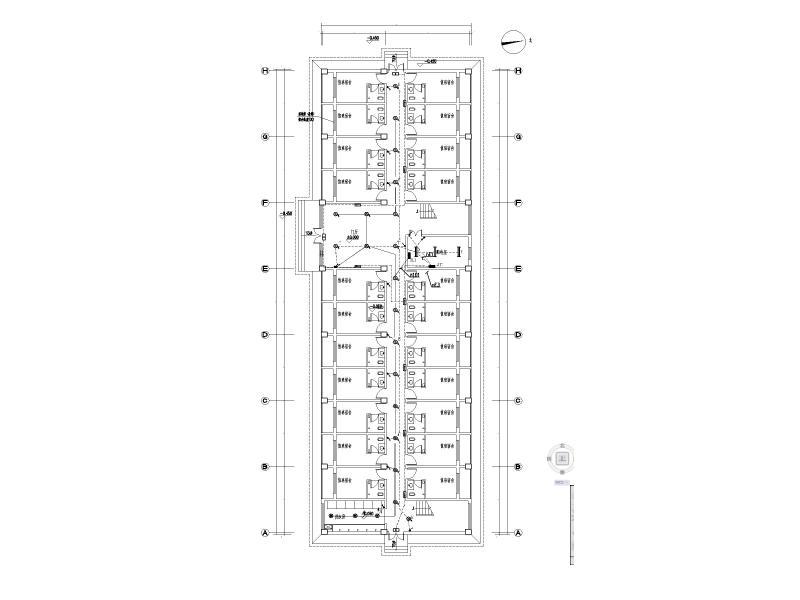

  • 两层生活用房电气施工CAD图纸(2018) - 1
    第 1 张图
  • 两层生活用房电气施工CAD图纸(2018) - 2
    第 2 张图

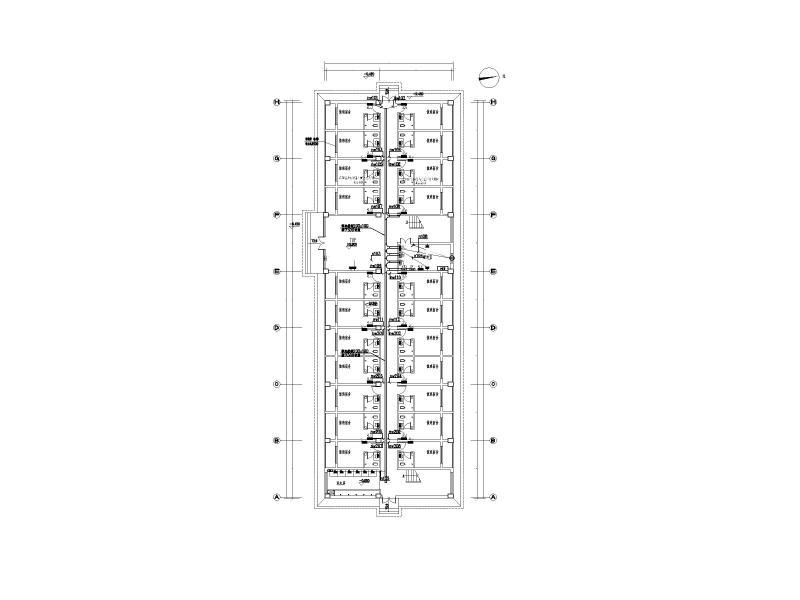

  • 两层生活用房电气施工CAD图纸(2018) - 3
    第 3 张图

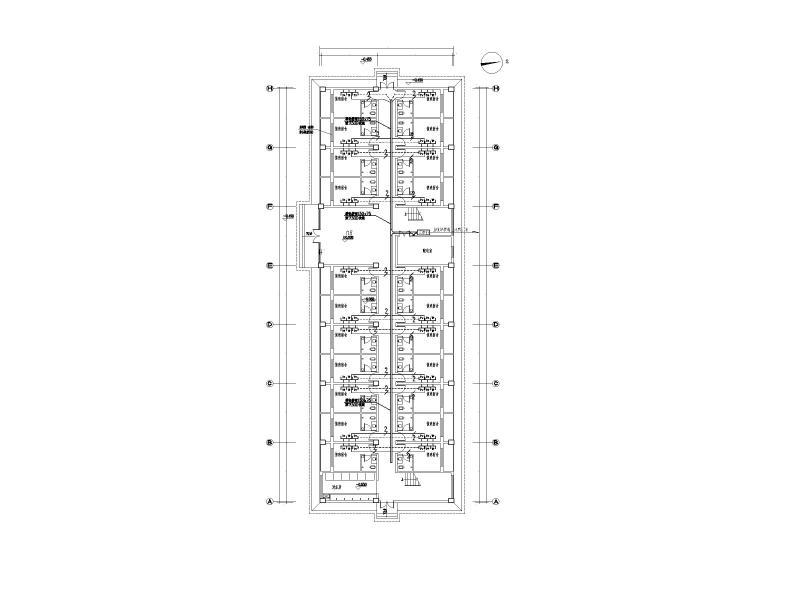

  • 两层生活用房电气施工CAD图纸(2018) - 4
    第 4 张图
  • 两层生活用房电气施工CAD图纸(2018) - 5
    第 5 张图
  • 两层生活用房电气施工CAD图纸(2018) - 6
    第 6 张图
  • 两层生活用房电气施工CAD图纸(2018) - 7
    第 7 张图
  • 两层生活用房电气施工CAD图纸(2018) - 8
    第 8 张图
以上是部分截图,请下载附件后查看完整高清内容
