两层框架社区用房结构CAD施工图纸
- 建筑类别：办公, 文化
- 建筑高度类型：多层建筑
- 建筑地上层数：2层
- 图纸设计深度：施工图
- 民用建筑设计使用年限：50年
- 建筑设计结构形式：钢筋混凝土结构
- 钢筋混凝土结构：框架
- 基础形式 ：独立基础
- 结构安全等级：二级
- 地基基础设计等级：丙级
- 抗震设防烈度：6度抗震
- 参考图纸：11张
附件详情
该项目是山西某两层框架结构社区用房项目，柱下独立基础，基础设计等级为丙级，抗震设防烈度为6度。包括：结构设计总说明，基础

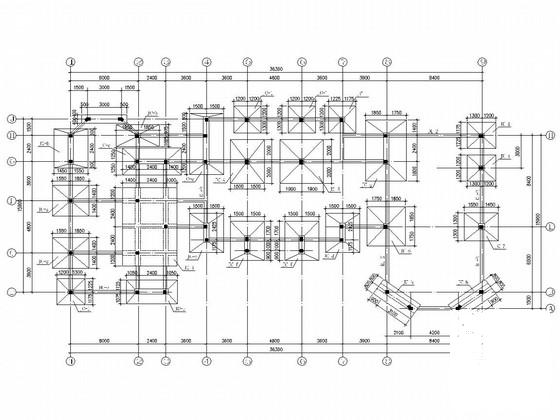

平面布置图
，基础配筋图，柱平面布置、配筋图，梁配筋图，板配筋图，楼梯配筋图等共计11张图。

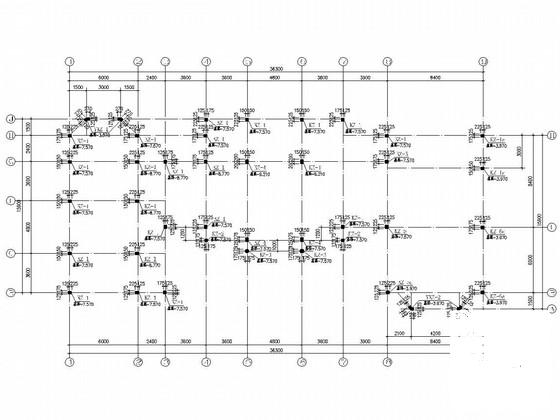

柱平面布置图

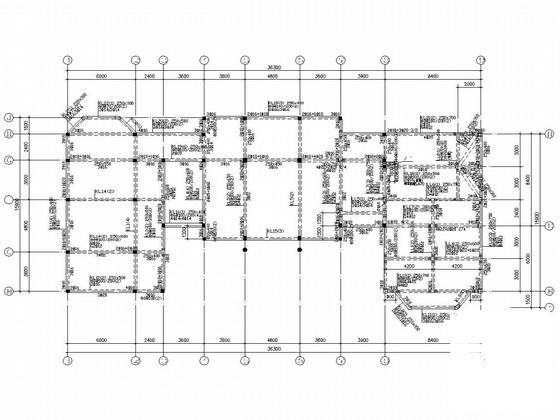

二层梁配筋图

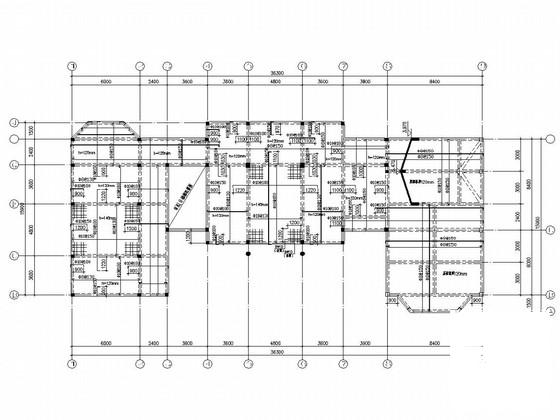

二层板配筋图
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-
结构施工图图纸 - 1 -
结构施工图图纸 - 2 -
结构施工图图纸 - 3 -
结构施工图图纸 - 4
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-05-08
- 评论次数：0
- 浏览次数：0
- 文件大小：2.5 MB
- 收藏次数：0
-
文件名称：
附件-995876655069085856879.rar
