两层临时售楼处电气施工CAD图纸（2018）

搜索更多资源
  • 建筑类别：商业
  • 建筑高度类型：多层建筑
  • 建筑设计结构形式：钢筋混凝土结构
  • 建筑设计面积：1609.2平方米
  • 建筑地上层数：2层
  • 图纸设计深度：施工图
  • 图纸设计格式：CAD2000
  • 设计年代：近代
  • 负荷等级：三级
  • 防雷等级：第三类
  • 接地方式：TN-C-S
  • 项目所在地：江苏
  • 强电设计：供配电系统,应急电源,电气照明,建筑物防雷,接地安全,其它
  • 弱电设计：火灾自动报警系统,其它

该项目为江苏二层临时售楼处 电气施工图 。

概况：
该项目为知名房地产江苏临时售楼处。该项目为地上2层建筑，建筑面积1609.2m，建筑高度10.8米，建筑设计结构形式为钢筋混凝土框架。

设计范围：
电力配电、照明系统；防雷保护、安全措施及接地系统；
火灾报警系统；应急照明；消防电源监控系统；能耗监察系统。

部分图纸摘录：

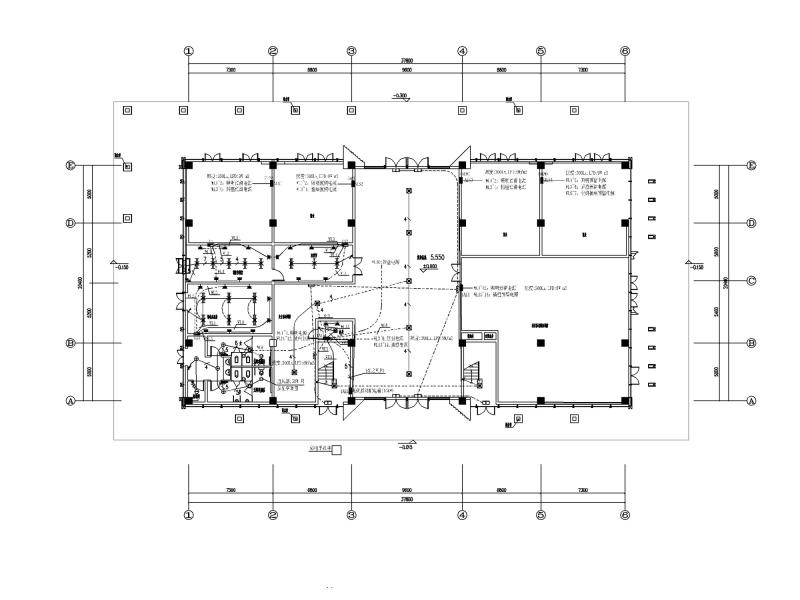

照明平面图

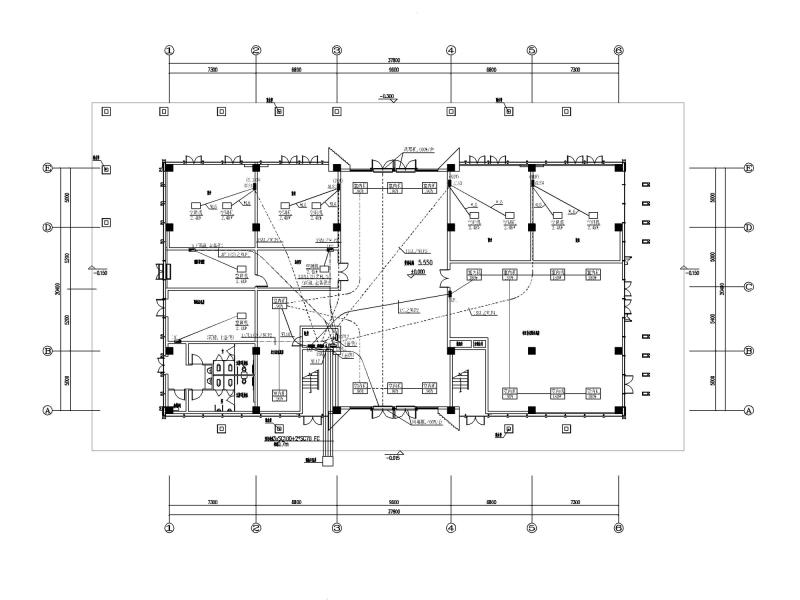

动力平面图

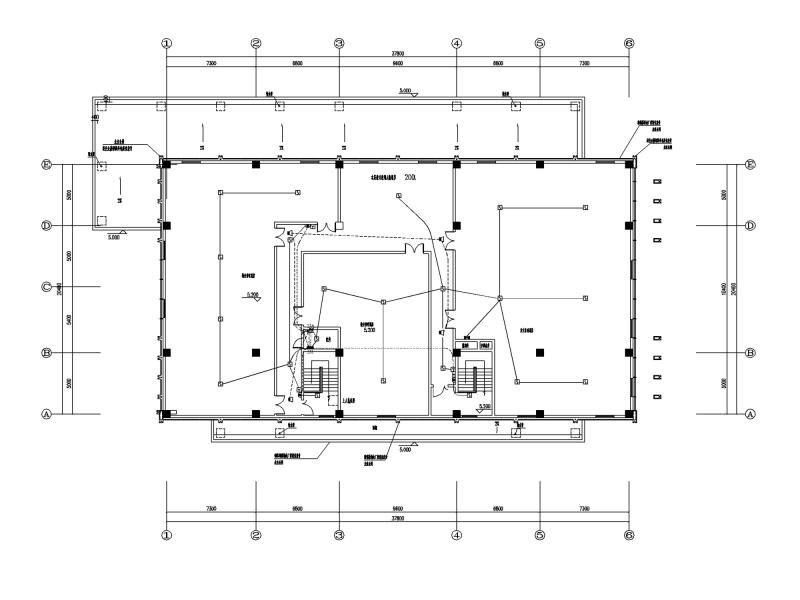

接地平面图

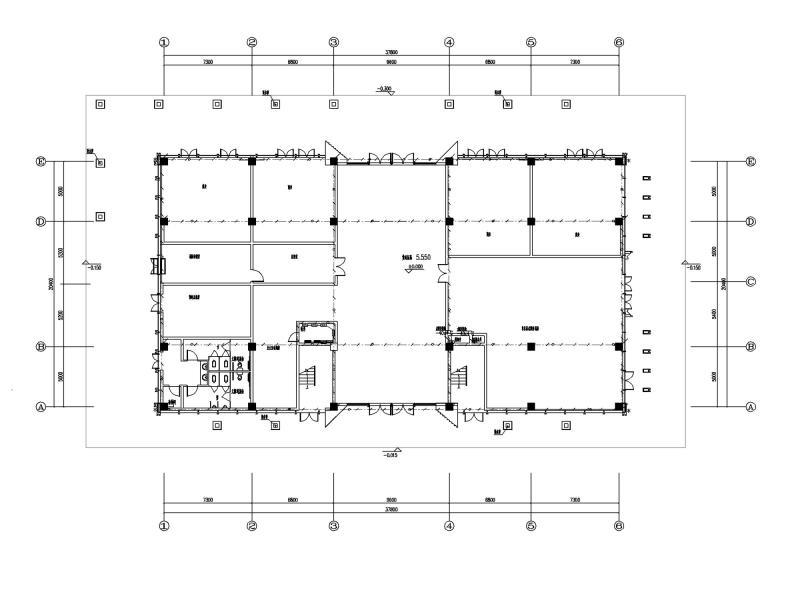

弱电平面图

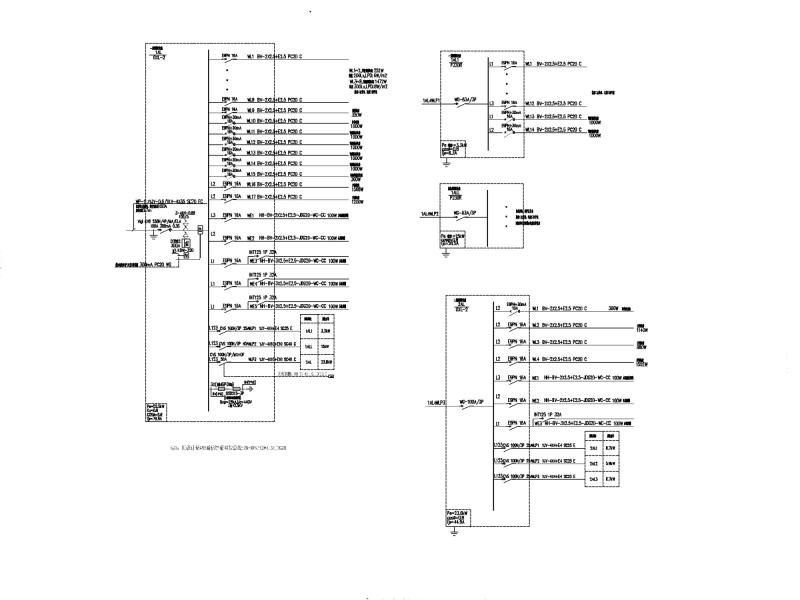

配电系统图


火灾报警及消防联动系统图
消防电源监控系统图

能耗监察系统图

以下是附件的其中一部分截图，共8张，您也可以 搜索 更多您想要的资源
  • 售楼处图纸 - 1
    售楼处图纸 - 1
  • 售楼处图纸 - 2
    售楼处图纸 - 2
  • 售楼处图纸 - 3
    售楼处图纸 - 3
  • 售楼处图纸 - 4
    售楼处图纸 - 4
  • 售楼处图纸 - 5
    售楼处图纸 - 5
  • 售楼处图纸 - 6
    售楼处图纸 - 6
  • 售楼处图纸 - 7
    售楼处图纸 - 7
  • 售楼处图纸 - 8
    售楼处图纸 - 8
以上是部分截图，请下载附件后查看完整高清内容
