2300平两层框架结构售楼处结构设计施工CAD图纸

  • 建筑类别:商业
  • 建筑高度类型:多层建筑
  • 建筑地上层数:2层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 基础形式 :独立基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 抗震设防烈度:7度抗震
  • 风压:0.45kN/平方米
  • 雪压:0.40kN/平方米
  • 参考图纸:28张
  • 设计年代:近代

附件详情

该项目为售楼处项目,总工程面积:2341.89平方米,基底面积:1197.86平方米,地上2层,框架结构,基础为独立基础,抗震设防烈度为7度。
结构专业该资料包含: 结构设计说明 ,基础图,柱布置图,梁配筋图,板配筋图,节点详图,楼梯图等共计13张图。

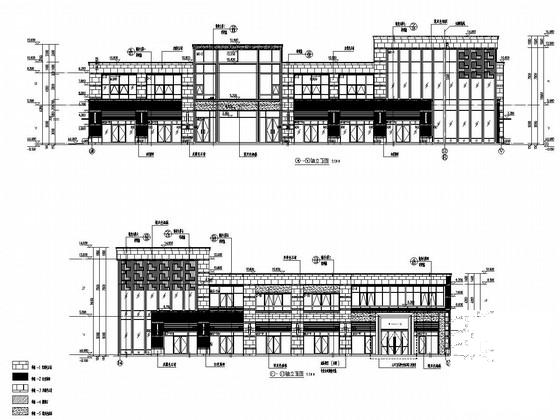

建筑专业该资料包含:建筑设计说明,平、立、剖面图,门窗大样,节点大样,外墙详图等共计15张图。
总计28张图。分享投稿时间:近几年11月。

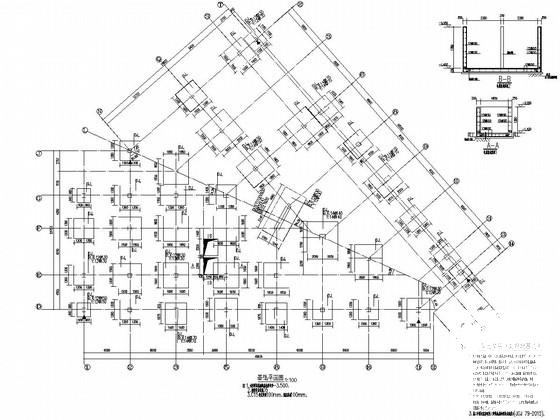

基础图

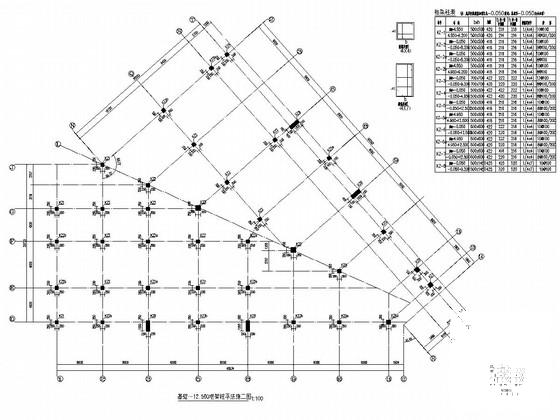

基础~12.500框架柱平法施工图

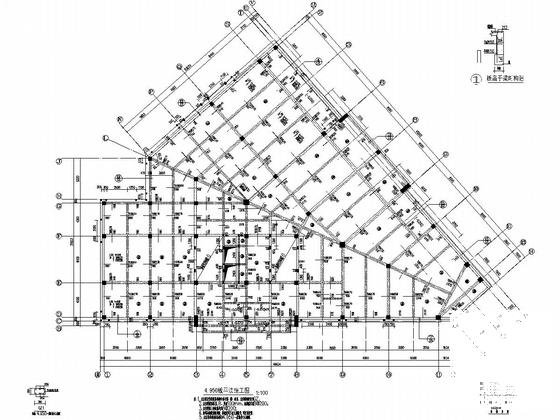

4.950板平法施工图

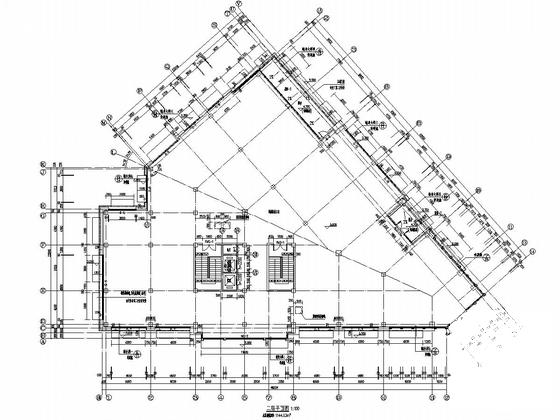

二层平面图

节点详图

4.950梁平法施工图

以下是附件的其中一部分截图,共7张,您也可以 搜索 更多您想要的资源
  • 售楼处设计图纸 - 1
    售楼处设计图纸 - 1
  • 售楼处设计图纸 - 2
    售楼处设计图纸 - 2
  • 售楼处设计图纸 - 3
    售楼处设计图纸 - 3
  • 售楼处设计图纸 - 4
    售楼处设计图纸 - 4
  • 售楼处设计图纸 - 5
    售楼处设计图纸 - 5
  • 售楼处设计图纸 - 6
    售楼处设计图纸 - 6
  • 售楼处设计图纸 - 7
    售楼处设计图纸 - 7
以上是部分截图,请下载附件后查看完整高清内容
