18层跃19层住宅楼给排水设计CAD施工图纸(建筑面积)

tt8899

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：住宅
• 建筑高度类型：高层建筑
• 建筑设计面积：12220.73平方米
• 建筑地上层数：19层
• 建筑地下层数：1层
• 图纸设计深度：施工图
• 参考图纸：12张
• 设计年代：近代
• 生活供水设计：生活给水系统
• 排水设计：机房排水
• 消防设计：室内消火栓系统
• 供水方式：市政供水,变频供水
• 供水分区：两区
• 排水技术：重力排水
• 火灾危险等级：轻危险级,中危险级Ⅰ级
• 消火栓用水量室外(L/S)：15
• 消火栓用水量室内(L/S)：20
• 大样节点：阀门管件

附件详情

建筑面积为12220.73平方米,基底面积662.54平方米、建筑层数为地下1层，地上18层跃19层；建筑高度为57.7米.、防火设计的建筑分类为二类，地上部分耐火等级为二级，地下部分耐火等级为一级。

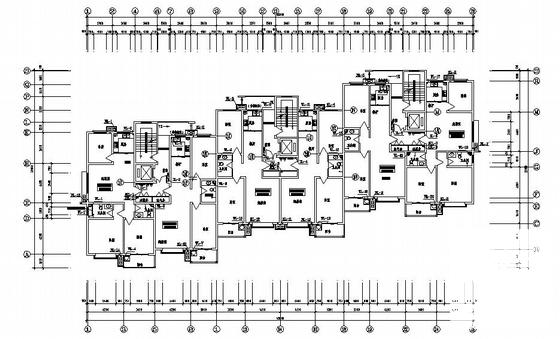

第 1 张图

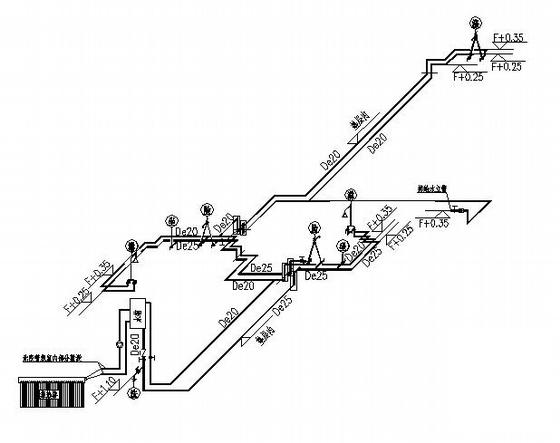

第 2 张图

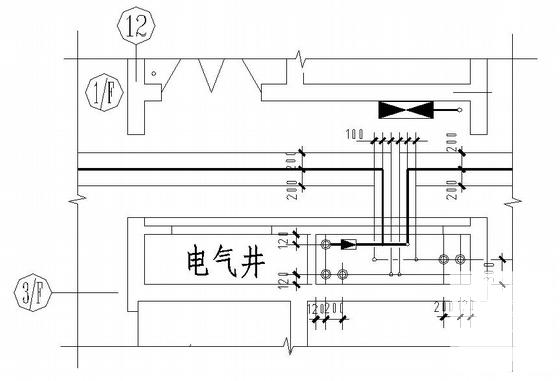

第 3 张图

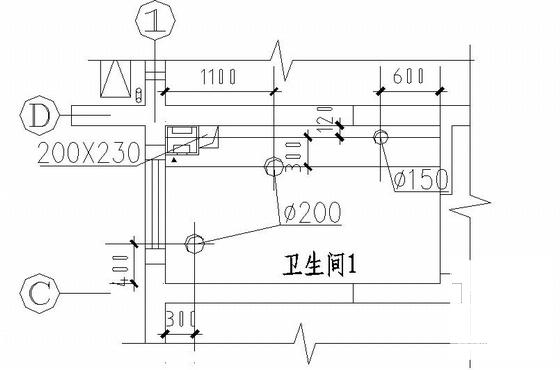

第 4 张图
