一份6层独立基础框架住宅楼结构CAD施工图纸（跃层）

ghjkkkff

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：住宅
• 建筑高度类型：多层建筑
• 建筑地上层数：6层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：钢筋混凝土结构
• 钢筋混凝土结构：框架
• 基础形式 ：独立基础
• 结构安全等级：二级
• 地基基础设计等级：丙级
• 抗震设防烈度：6度抗震
• 风压：0.40kN/平方米
• 雪压：0.45kN/平方米
• 参考图纸：13张
• 设计年代：近代

附件详情

该项目结构体系为框架结构，其建筑结构安全等级为二级。抗震设防烈度为6度；抗震等级：四级，抗震设防类别为丙类。该项目基础采用锥形柱下独立基础。
全套图纸13张，包括资料目录、结构专业施工图设计总说明、基础平面布置编号图、地梁配筋图、框架柱平面定位及编号图、结构梁/板配筋图、楼梯结构详图、 节点详图 等。

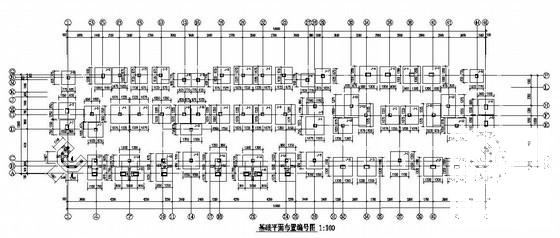

第 1 张图

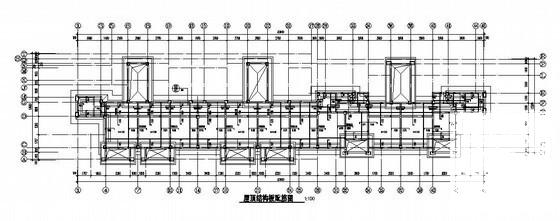

第 2 张图

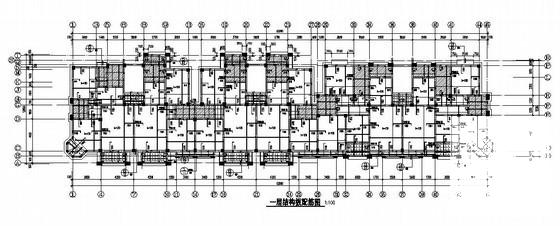

第 3 张图

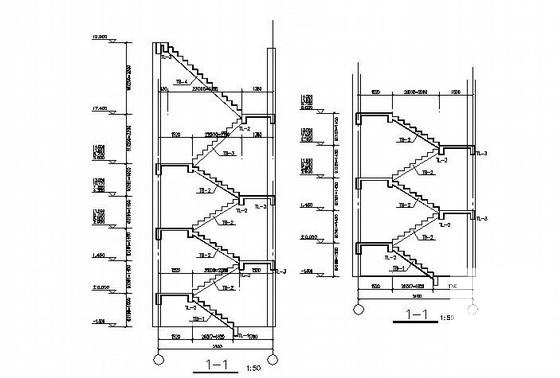

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
