六、主要施工方法和主要施工工艺 　　 1、施工方法： 　　 1.1 洞口段、洞门及明洞施工 　　 隧道明洞开挖前，首先在距仰坡刷坡线5m以外设截水沟，水沟与路堑侧沟连接，以拦截地表水，避免地表水冲刷洞口边仰坡及洞门，造成危害；清除或加固洞口仰坡及以上的危岩体，以免危及施工及运营安全………… 　　 1.1.1 施工工序 　　 按照设计稳定边坡率1：1从进口（DK248 878,原地面高程403.41）按10%放坡开挖至明暗分界处后，边进行洞门及仰坡的支护以及暗洞的施工，边进行明洞的下部开挖支护、地基处理和明洞衬砌。对明暗分界处之开挖正面（掌子面）采用喷混凝土临时支护，喷混凝土厚8cm；架设拱部钢架，并施作拱部支护。施作大管棚支护时，结合掌子面封闭，施作混凝土导向墙，并完成大管棚施作，完成超前支护后，在超前支护的保护下，根据暗洞开挖情况，按暗洞CRD法施工………… 　　 1.1.2 明洞施工 　　 暗洞开挖过程中，开始明洞衬砌施工，斜切式洞门施工时,先用衬砌台车施工洞口段明洞第一环衬砌混凝土,然后施工斜切式洞门衬砌混凝土。采用满堂红脚手架，脚手架中部留宽5.0m,高4.5m的通道,供洞内施工车辆通行。 模筑衬砌采用自制衬砌台架配特制钢模板施工。台架采用I18工字钢，对口支撑采用φ150mm钢管，模板采用特制钢模板，钢架间距1.0m，安装时垂直线路，钢模板与钢架的连接采用U型卡件，模板之间的连接采用穿销和卡件，模板缝之间设止浆胶条。其他各项技术参数同主洞衬砌要求。施工时先进行仰拱的施作，再施工拱墙。模板采用自制多功能台架全断面施工，内模首先安装，并固定稳当，经复核无误后即可进行混凝土灌注。混凝土灌注过程中，外模随混凝土灌注高度的增加而安装，并固定牢固。混凝土浇筑采用混凝土输送车运输，泵送混凝土入模，插入式振动器振捣。混凝土灌注过程中必须有专人监控模板变形。模板拆除时先拆除档头模，然后拆除外模，最后拆除内模………… 　　 明、暗洞衔接处设变形缝，并在接缝处布设中埋式排水橡胶止水带进行防水，施工时用特制夹具固定，保证止水带位置正确………… 　　 明洞拱圈混凝土达到设计强度的50%后，拱圈背部以砂浆涂抹平整。设置防水层，在拱背涂抹一层热沥青后，立即从下向上敷设卷材防水层；敷设时粘贴紧密，相互搭接错缝，搭接长度不小于100mm，并向隧道内拱背延伸不小于50cm。拱背竖向铺设无纺土工布做滤层，防水板和土工布叠合一起，整体挂铺。拱背铺设粘土隔水层，分层夯实，并与边坡、仰坡搭接良好，封闭严密………… 　　 当拱圈混凝土达到设计强度、拱墙背防水设施完成后，方可拱背回填。浆砌片石回填采用对称挤浆法分层砌筑。土石回填对称分层夯实，每层厚度不大于0.3m，两侧回填的土面高差不大于0.5m；回填至拱顶后分层满铺填筑，顶层回填材料采用粘土以利于隔水………… 　　 1.2 大断面黄土隧道洞身开挖支护 　　 1.2.1 CD法开挖支护 　　 xxx隧道Ⅳ级围岩全长370m，采用CD法开挖，按设计要求预施做超前小导管，锚、网、喷联合支护，边墙设Φ22砂浆锚杆，拱部设Φ22药包锚杆，全断面网喷微纤维混凝土支护,并辅以拱部Ф42超前小导管及全环型钢钢架加强支护。超前小导管每根5.0m，环向间距0.4m，搭接长度大于1.5m；钢架纵向间距为0.8m。每榀钢架在上断面齿槽和墙脚处分别用Ф42锁脚锚管加固,并与钢架焊接牢固,锁脚锚管长3.7m,采用Ф42钢花管,并注水泥砂浆。超前支护及加强支护具体设置可根据施工实际地质情况作调整………… 　　 1.2.2 CRD法开挖支护 　　 xxx隧道Ⅴ级围岩全长266m，Ⅴ级围岩、隧道浅埋段及隧道贯通地段采用CRD法开挖，按设计要求预施做超前大管棚或超前小导管，锚、网、喷联合支护，边墙设Φ22砂浆锚杆，拱部设Φ22药包锚杆，全断面网喷微纤维混凝土支护,并辅以拱部Ф50超前小导管及全环型钢钢架加强支护。超前小导管每根5.0m，环向间距0.4m，搭接长度大于1.8m；钢架纵向间距为0.6~0.8m。每榀钢架在上断面齿槽和墙脚处分别用Ф42锁脚锚管加固,并与钢架焊接牢固,锁脚锚管长3.54m,采用Ф42钢花管,并注水泥砂浆。超前支护及加强支护具体设置可根据施工实际地质情况作调整………… 　　 1.4、防排水施工 　　 洞口工程设置完备、顺畅的排水系统，使地表水尽早排离洞口，防止地表水在洞口附近形成新的陷穴。洞口端洞外侧沟做成不小于2‰的反坡排水。洞顶刷坡线10m以外设截水沟一道，以拦截地表水，使地表水汇入路基排水系统，避免形成新的冲刷。洞口边仰坡全坡面防护，防止雨水冲蚀坡面或下渗引起黄土湿陷………… 　　 本隧道一般地段拱墙敷设EVA防水板，隧道二次衬砌采用防水混凝土，其抗渗等级不小于P8………… 　　 全隧纵、环向施工缝均涂抹混凝土界面剂并加设中埋式橡胶止水带，拱墙部分环向施工缝内缘采用双组分聚硫密封膏嵌缝，环向按10m一道计列，纵向按2道计列数量。二衬拱部

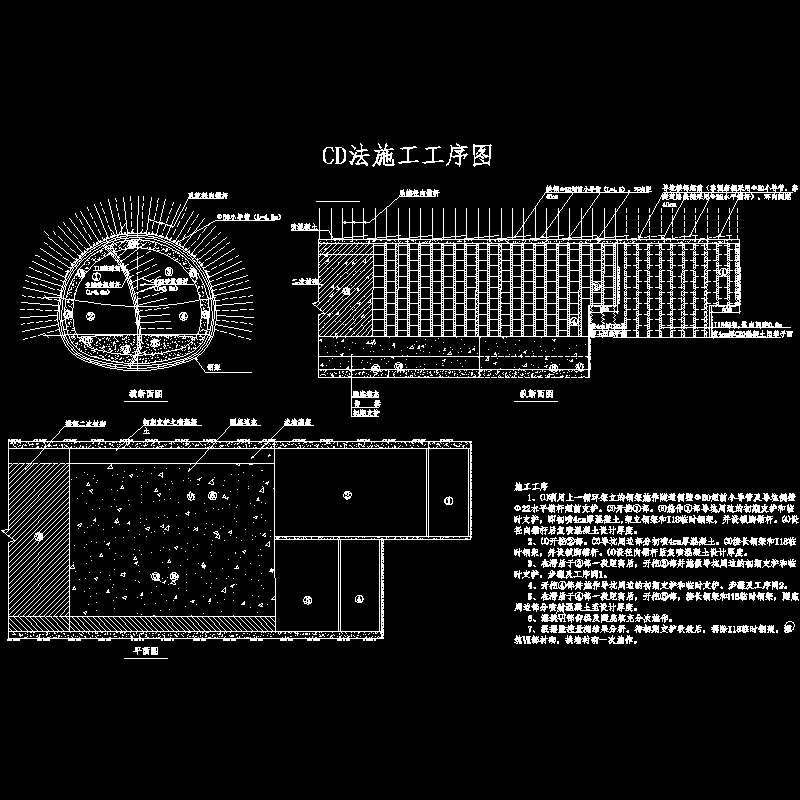

cd法施工工序图.dwg

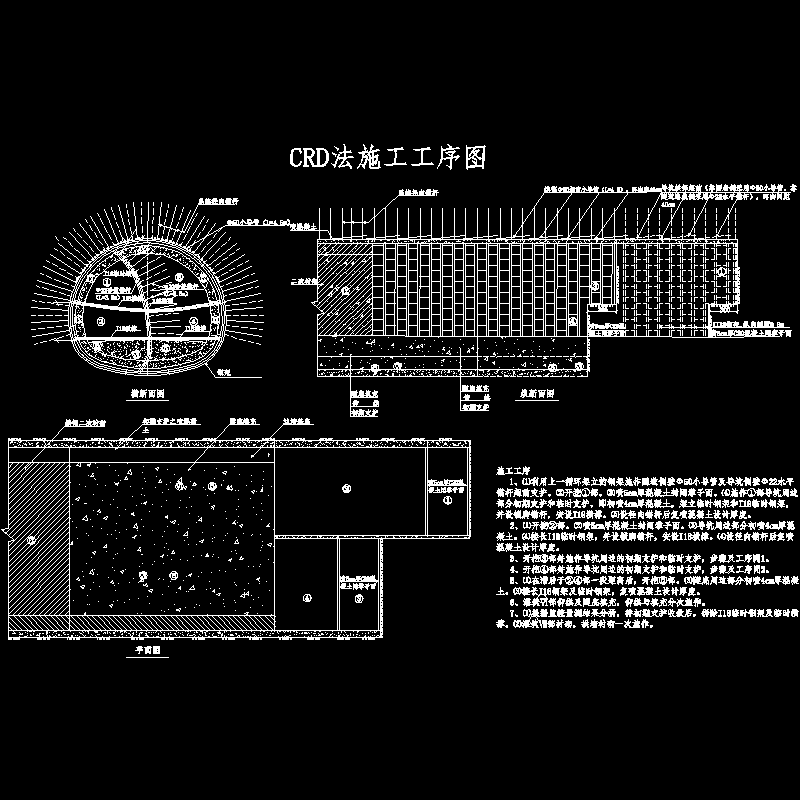

crd法施工工序图.dwg

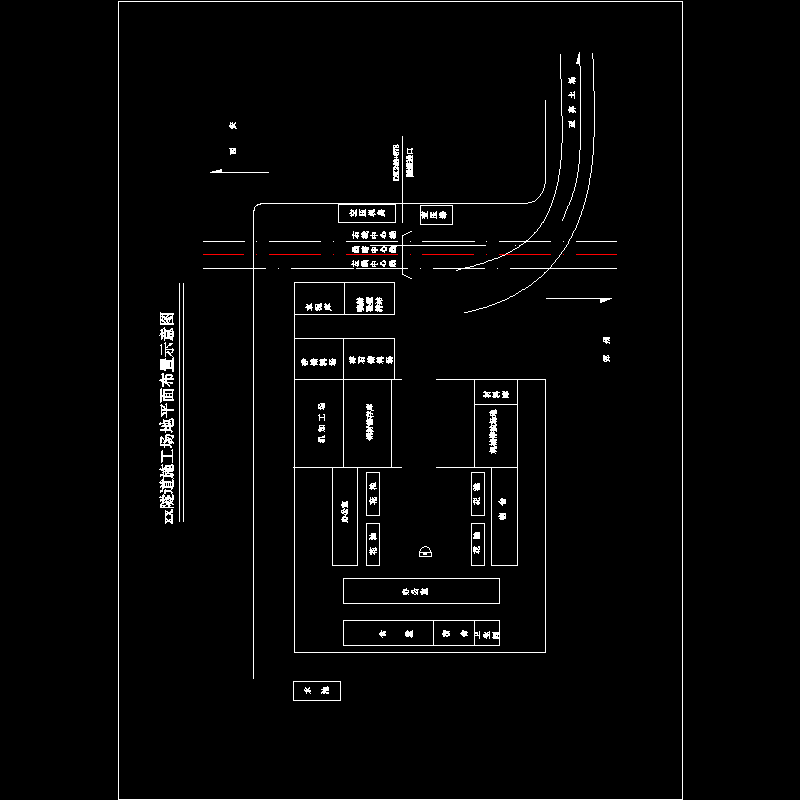

中铁三局一工区临点工程平面布置图.dwg

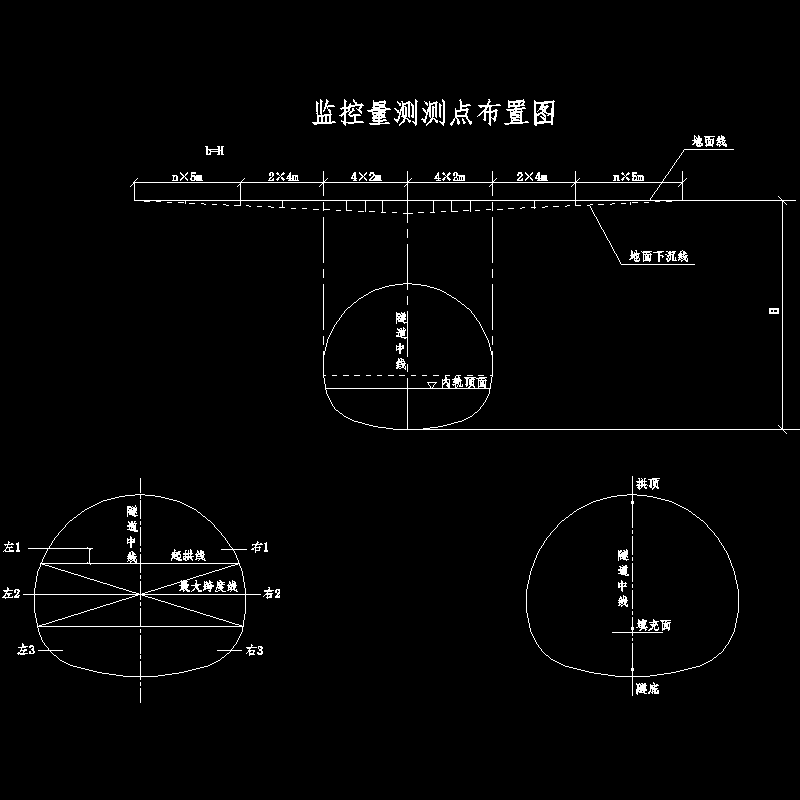

监控量测.dwg
