一套下穿铁路框架桥设计dwg格式CAD图纸

wowow66

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

本图为下穿铁路框架桥，四框式，宽度为2.5 13.6 13.6 2.5米。为铁四院设计，图纸详细齐全，为设计者参考

ml.dwg

pm-1.dwg

zpm.dwg

防水图.dwg

钢筋图1.dwg

钢筋图2.dwg

钢筋图3.dwg

钢筋图4.dwg

钢筋图5.dwg

钢筋图6.dwg

钢筋图7.dwg

钢筋图8.dwg

栏杆pm.dwg

栏杆改.dwg

设计说明.dwg

数量表.dwg

纵断面.dwg

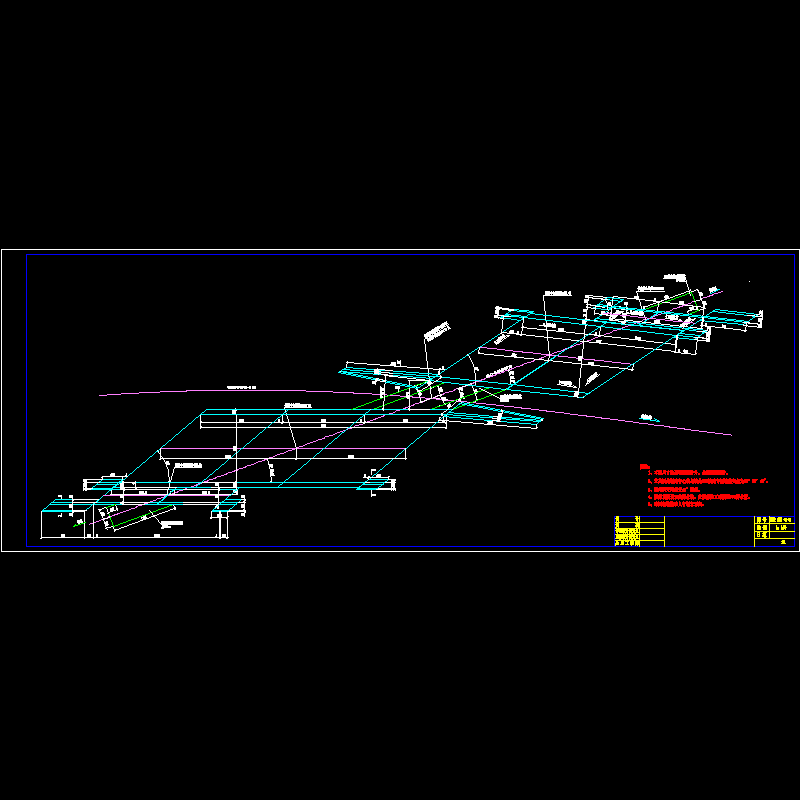

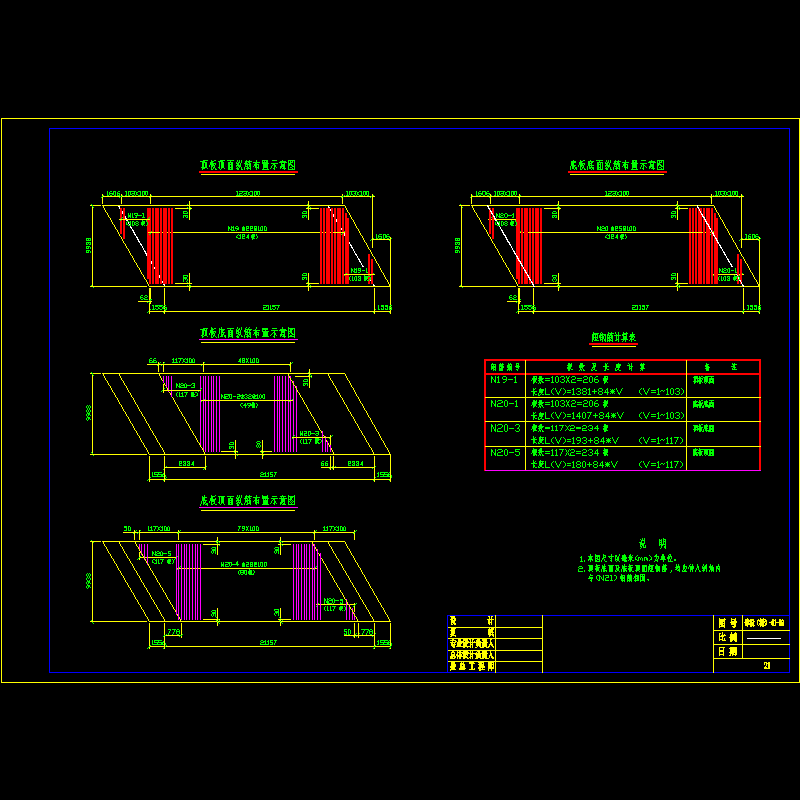

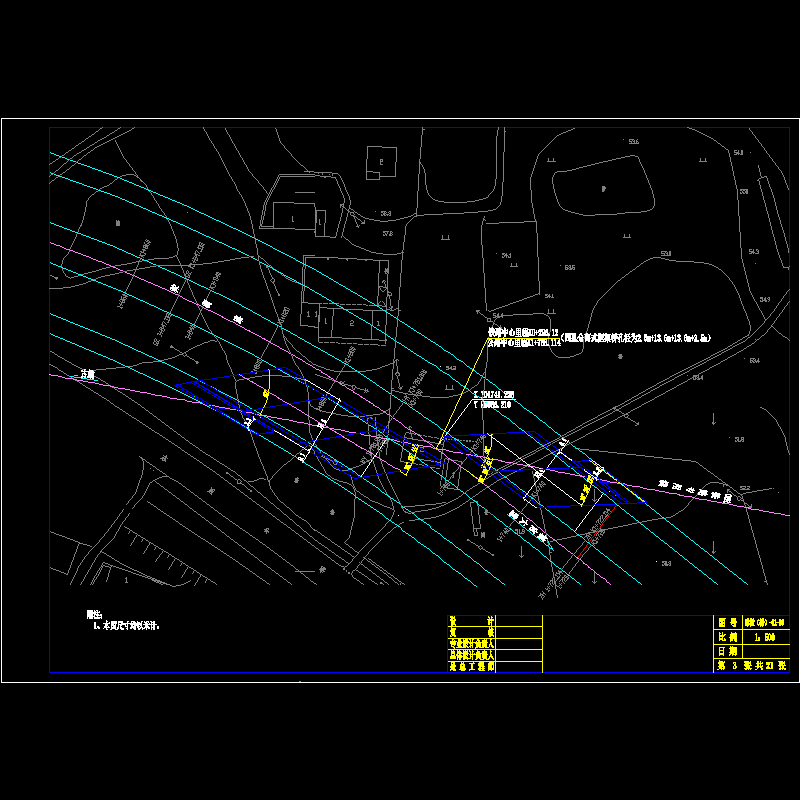

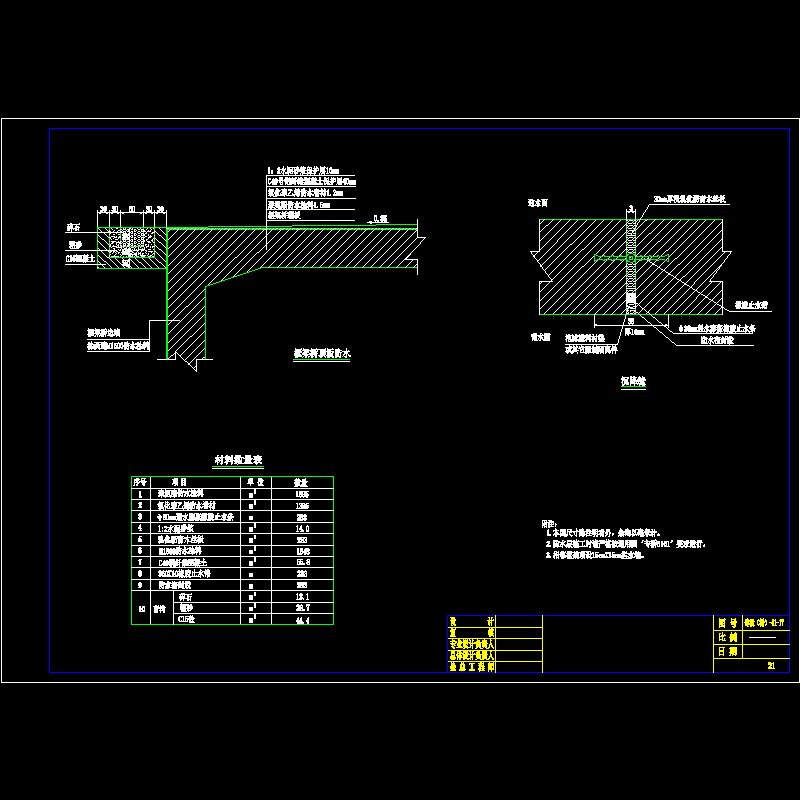

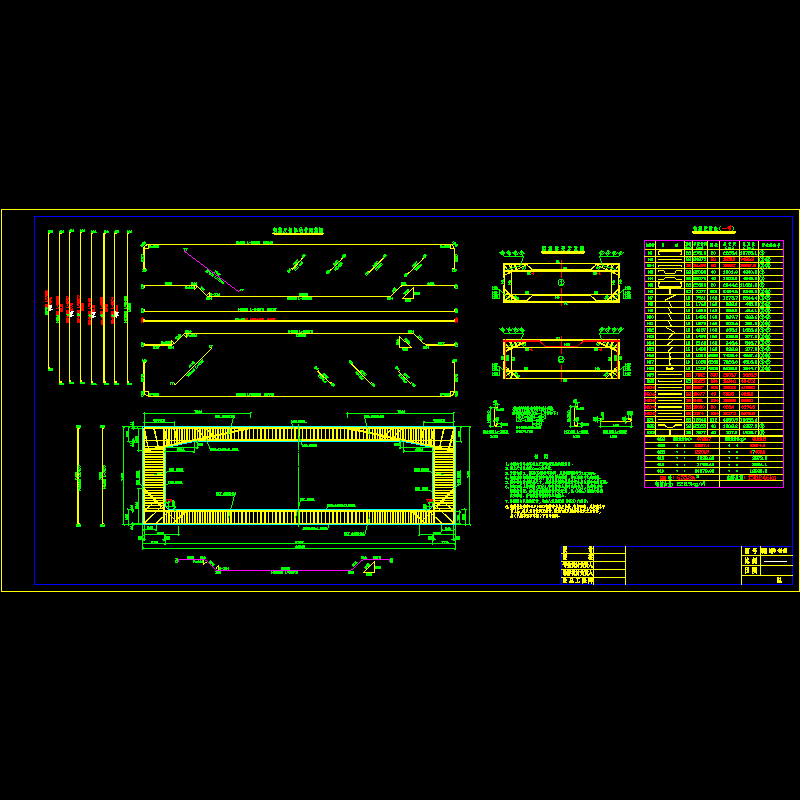

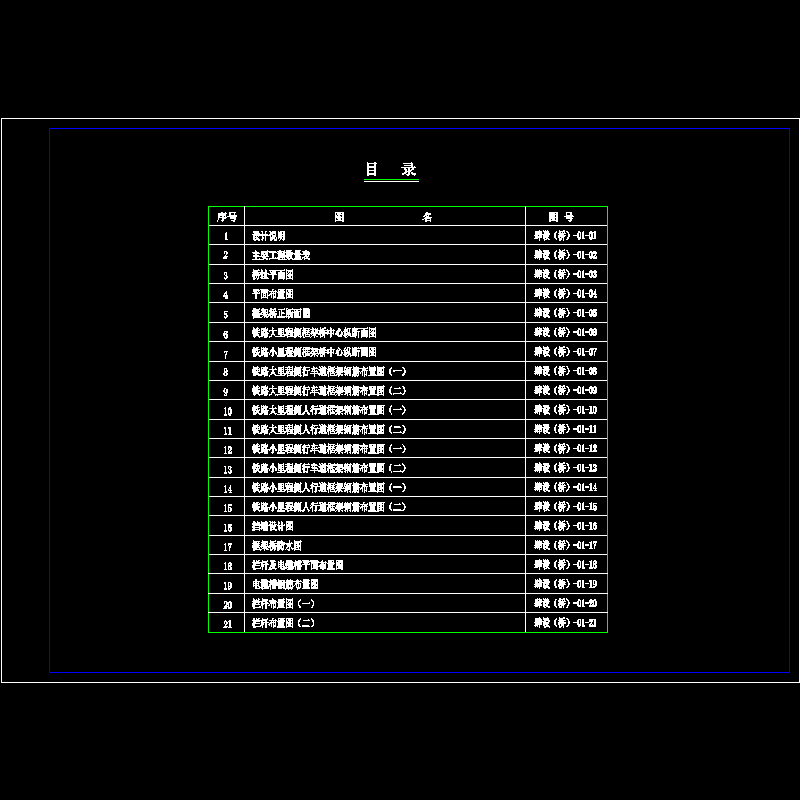

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
