一份穿条式隔热铝合金明框单元幕墙CAD节点图纸集

hhtu3yy

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

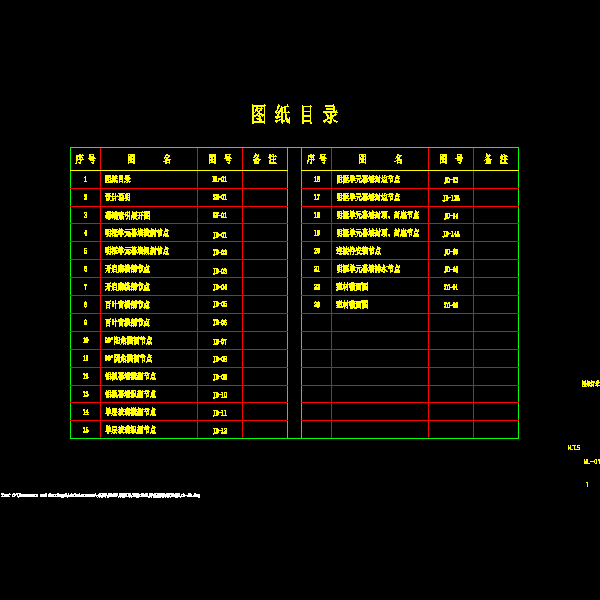

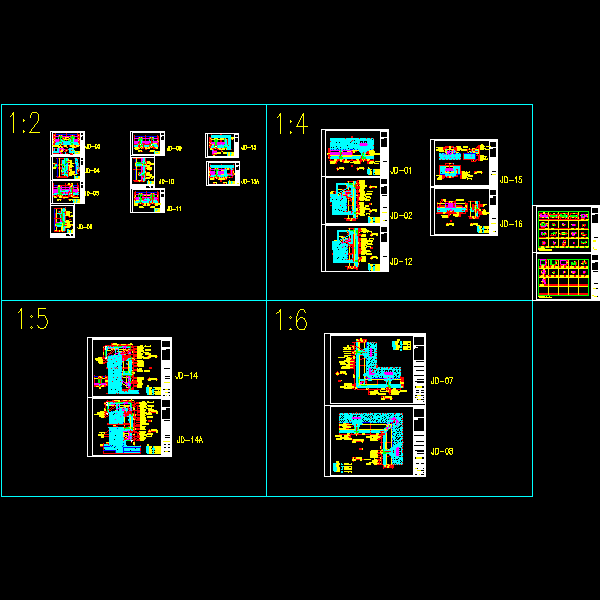

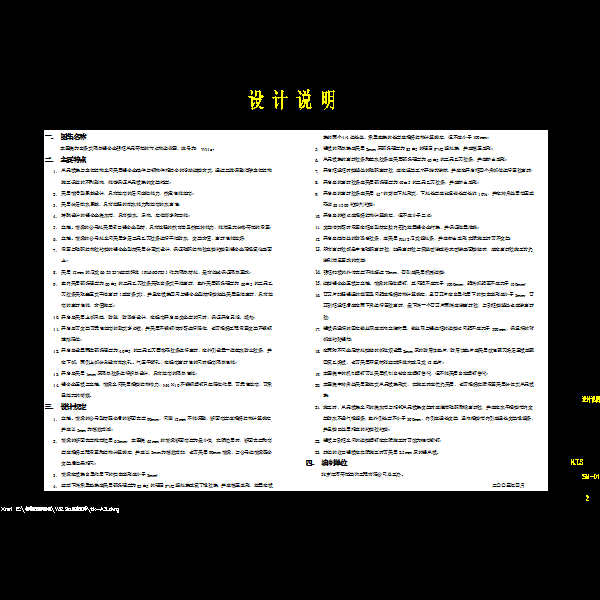

某穿条式隔热铝合金明框单元幕墙节点图集 　　该资料包含： 　　设计说明、幕墙索引展开图、明框单元幕墙横剖节点、明框单元幕墙纵剖节点、开启扇横剖节点、开启扇纵剖节点、百叶窗横剖节点、百叶窗纵剖节点、阳角横剖节点、阴角横剖节点、铝板幕墙横剖节点、铝板幕墙纵剖节点、单层玻璃横剖节点、单层玻璃纵剖节点、明框单元幕墙封边节点、明框单元幕墙封边节点、明框单元幕墙封顶、封底节点、明框单元幕墙封顶、封底节点、连接件安装节点、明框单元幕墙排水节点、型材截面图共22张图纸。 　　
