一套穿堤涵洞初步设计dwg格式CAD图纸(排水沟大样图)

fengzhong

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

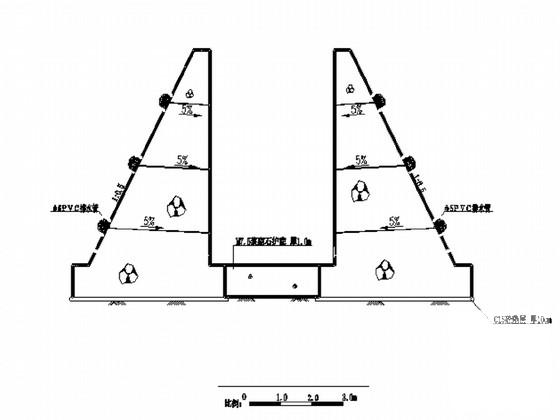

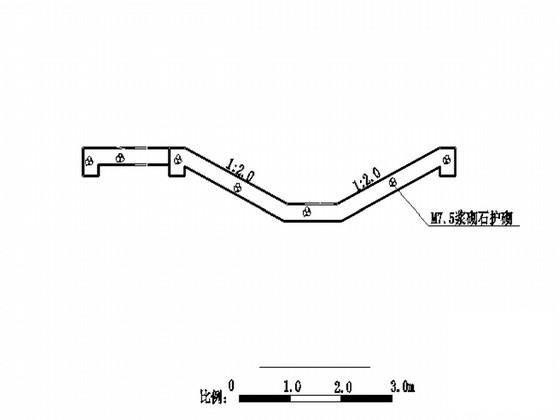

这份参考资料为穿堤涵洞初步设计图，内容包括排水涵洞 平面布置图 ，穿堤排水涵洞平面图，穿堤排水涵洞纵剖面，穿堤排水涵洞A-A横剖面，穿堤排水涵洞B-B横剖面，穿堤排水涵洞C-C横剖面，穿堤排水涵洞D-D横剖面，C30压顶结构配筋图，排水沟大样图，反滤体大样图等。
说 明：
1. 本图采用吴淞高程系，图中单位：高程为米，其余均为厘米。
2. 图中坐标系为1954年北京坐标系。
3. 涵洞采用桥涵形式。
4. 涵洞两侧采用M7.5浆砌石挡墙，顶为C30砼盖板，底为M7.5浆砌石护底。
5. 涵洞全长约77.55m。
6. 涵洞顶迎水面边坡、绿化带、平台及车行道采用盖板封闭，背水面边坡、 绿化带及平台采用箅子封闭。
7. 排水沟采用M7.5浆砌石护砌，护砌范围为涵洞上下游各50m。
