小涵洞设计dwg格式CAD图纸（平面、立面、配筋）(保护层厚度)

benbenfen

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

混凝土标号:钢混结构采用C25,其余采用C20。 　　混凝土保护层厚度c为30mm。 　　钢筋选用一级钢筋,弯钩长度取6.25d。 　　建筑材料:砼强度等级C20,抗渗等级W6, 　　抗冻等级F200,钢筋砼C25。 　　回填土干密度为1.75g/cm, 戈壁为2.15g/cm, (含泥量小于5％)。 　　浆砌石采用C20细石砼砌筑。 　　荷载设计标准：汽--10（双车行驶） 　　 　　涵洞平面图 　　涵洞立面图 　　隔墙配筋图 　　涵洞配筋图 　　进、出口翼墙配筋图 　　隔墙钢筋表 　　涵洞钢筋表 　　进、出口翼墙钢筋表

1＋064涵洞平面图.dwg

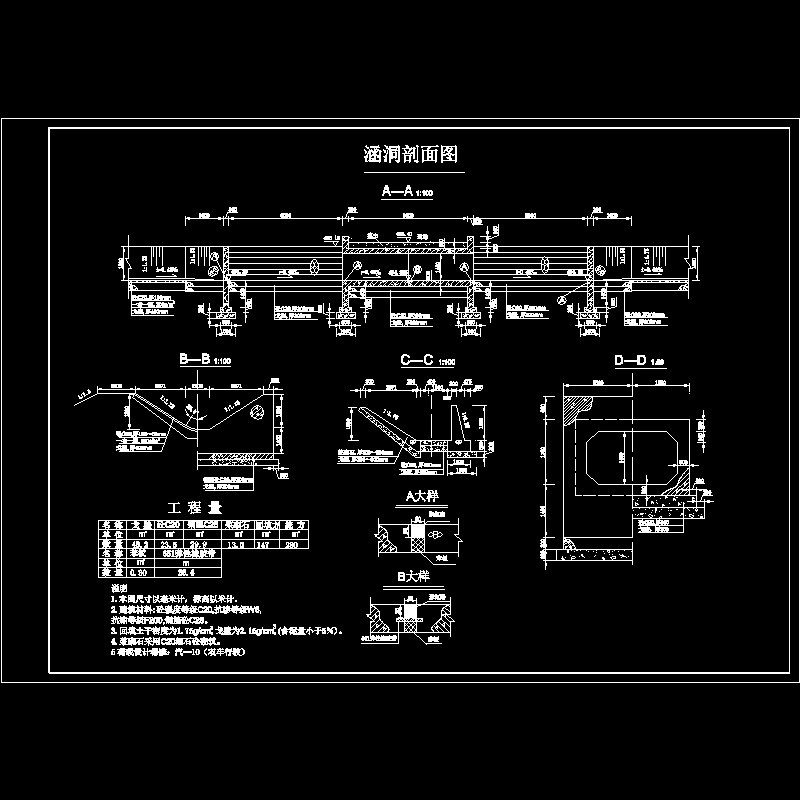

某涵洞剖面图.dwg

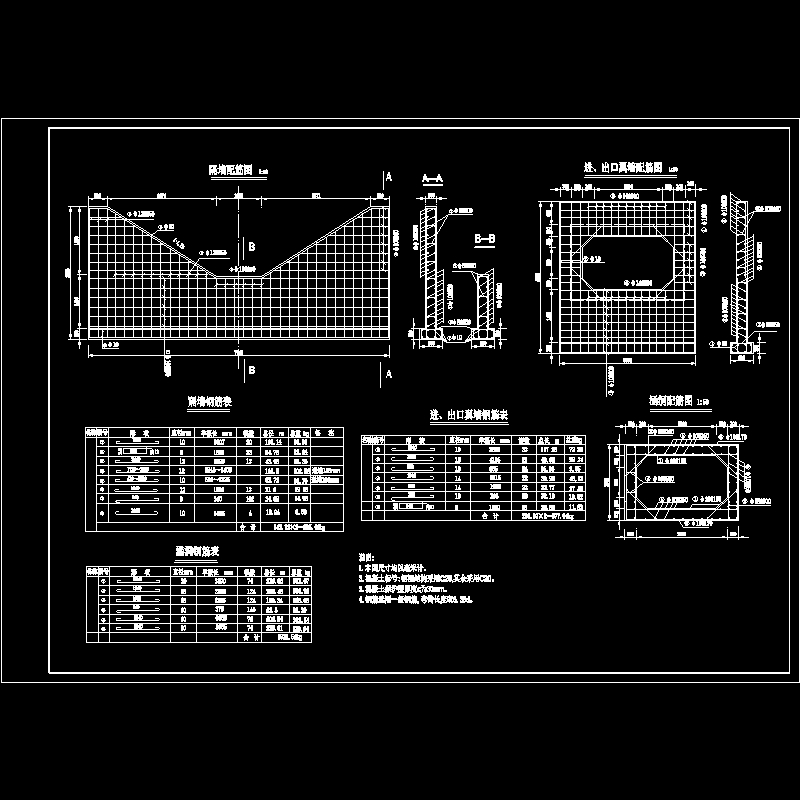

某涵洞配筋图.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
