高速公路高填深挖路基设计CAD图纸（普夯锚杆框架）(dwg)

mmyaowolai

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

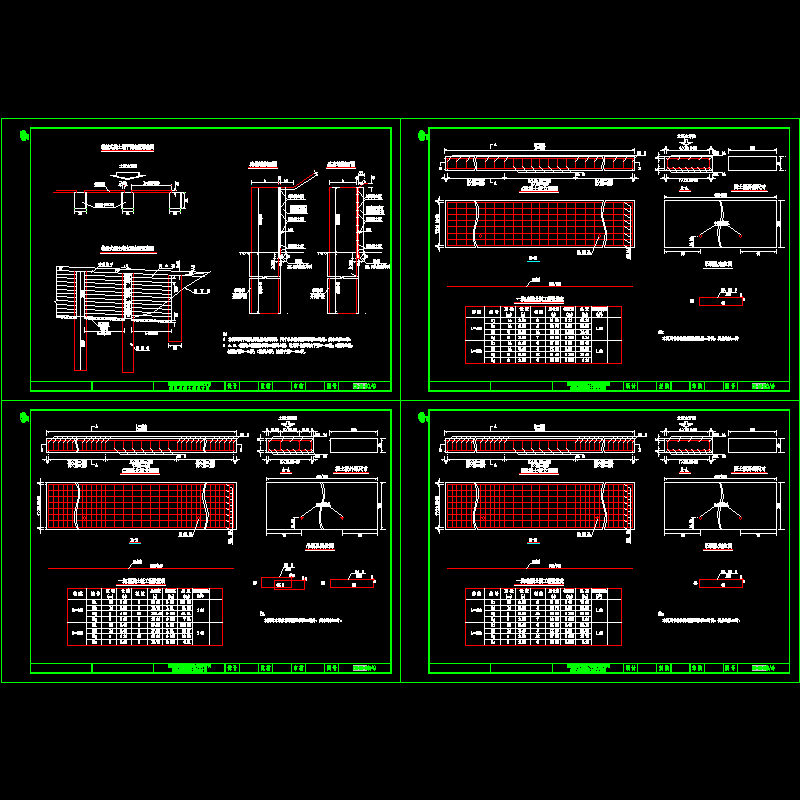

高填深挖路基设计图含普夯处治高填路堤一般设计图、普通锚杆框架植草防护一般设计图

普夯处治高填路堤一般设计图适用于填方路堤高度大于18米的路段，采用普夯对路堤进行补强压实处理。
路堑边坡普通锚杆框架(3m×4m)挂网植草防护设计图，适用于挖方坡比1:0.5～1:1.0的泥岩、砂岩、泥岩夹砂岩等路段的整体稳定的岩质边坡坡面防护或预加固防护处理。图中尺寸钢筋(铁丝)直径以mm计，其余以cm计。框架格梁为现浇C25砼，横梁每12～15米设一道伸缩缝，缝宽2厘米，以沥青麻絮填塞。框架施工完毕后，对坡度陡于1：1的边坡采用锚杆、锚筋挂铁丝网植草覆盖坡面及框架梁，对坡度为1：1的边坡则采用锚杆、锚筋挂三维植被网植草覆盖坡面及框架梁。锚(筋)杆类型：锚筋采用?8mm(长1.5m)，短锚杆采用?18mm(长2.0m)，钻孔φ90mm；普通长锚杆采用?18（长4～7米），钻孔φ90mm。
……
共计4张

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
