3层蓝池汽车电子产品装配项目暖通CAD施工图纸（平面图纸、系统图纸等）(dwg)

kkll9988

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 设计说明：有
• 建筑类别：办公
• 建筑高度：多层建筑
• 建筑面积：18911.70平方米
• 地上层数：3层
• 图纸设计深度：施工图
• 设计内容：空调,通风,采暖,冷热源
• 冷热源：锅炉
• 空调系统：全空气系统

一、项目概要

该项目为蓝池汽车电子产品装配项目。地上三层，建筑高度为19.5m，总建筑面积为18911.70平方米。

二、设计说明

1、该项目采暖供回水由燃气锅炉房提供，供回水温度为90/70°C。采暖系统的定压及补水待锅炉厂家确定后统一考虑。

2、该项目采暖系统连接最低点散热器的工作压力为0.5MPa。采暖系统试验压力按照《建该项目采暖供回水由燃气锅炉房提供，供回水温度为90/70°C。采暖系统的定压及补水待锅炉厂家确定后统一考虑筑给水排水及采暖工程施工 规范》（GB50242-2002））执行。散热器工作压力为1.0MPa。

3、采暖系统采用上供中回双管系统。在锅炉房内设置热力入口装置，热力入口装置的回水管上设置可现场设定型的自力式压差控制阀，自力式压差控制阀两端压差为0.1MPa~0.008MPa。回水管道上设过滤器，滤网规格不小于60目，供水管设置两级过滤，规格分别为孔径小于3mm和60目。热力入口装置涉及到的阀门采用球阀或蝶阀，热力入口装置如以上所述外并安装热计量表。

4、不采暖房间内管道均应保温，保温材料采用阻燃型橡塑海棉保温，厚度为40mm。橡塑海棉性能：密度为40~80kg/m3，导热系数为0.035W/m.K，做法见12N图集。散热器供水支管安装低阻力三通恒温控制阀，系统供回水干管最高点设置可自锁式自动放气阀。

5、该资料中燃气锅炉房平时排风兼事故通风按房间换气次数12次/小时考虑。卫生间按房间换气次数10次小时考虑。燃气锅炉房待厂家确定后，由专业院设计。配电间、消防控制室按房间换气次数4次/小时考虑。

6、地上排风系统补风均为自然补风。

三、图纸展示

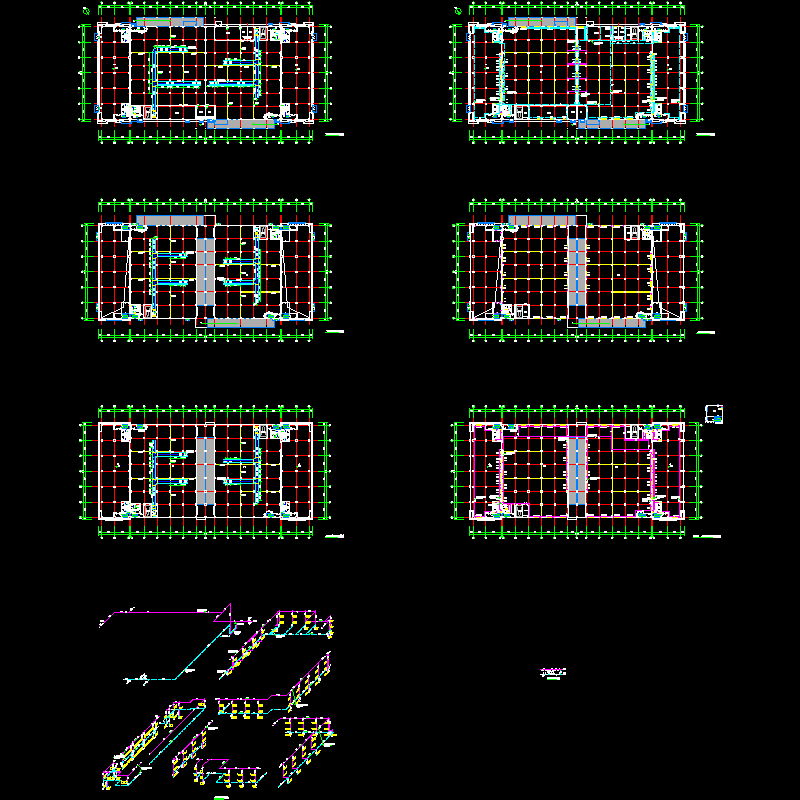

首层采暖平面图

首层通风平面图

三层、水箱间采暖平面图

采暖系统图

大样详图

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
