一份农业技术示范园二期2层赏獒楼建筑结构水暖电CAD施工图纸

tyuxxjjgg

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 办公楼类型：企业办公楼
• 建筑高度类型：多层建筑
• 建筑设计结构形式：钢筋混凝土结构
• 钢筋混凝土结构：框架剪力墙
• 图纸设计深度：施工图
• 项目所在地：辽宁
• 图纸设计风格：欧陆风格
• 图纸设计流派：新古典
• 图纸设计格式：天正建筑CAD 7.0,CAD2000
• 参考图纸：6张
• 建筑设计面积：562.98平方米
• 建筑高度：8.48m
• 地上层数：2层
• 设计效果图：无

附件详情

该资料为[大连]某农业技术示范园二期赏獒楼建筑结构水暖电施工图
首层：门厅、赏獒室、办公室、会议室等。
面积：295.91m2
二层：总裁办公室、阳光温室、厨房、餐厅等。
面积：267.07m2
总建筑设计面积：562.98m2
建筑设计结构形式为：框剪结构
抗震设防烈度：7
层数为： 2层
高度为： 8.48米
屋顶形式：屋顶
这份参考资料包括资料目录、图纸说明、工程作法、门窗表、各层建筑平面、立面、剖面图、卫生间详图、楼梯间详图、墙身大样、檐口作法等，共6张图纸

另有配套结构、水、暖、电施工图。

第 1 张图

第 2 张图

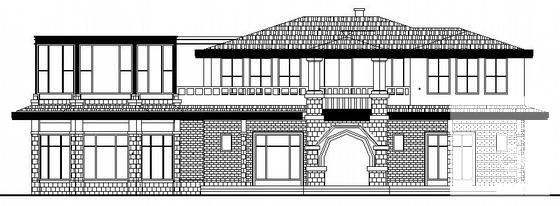

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
