一份4层宿舍楼水暖设计CAD施工图纸

fengzhong

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：住宅
• 建筑高度类型：多层建筑
• 建筑设计结构形式：钢筋混凝土结构
• 建筑设计面积：4400平方米
• 建筑地上层数：4层
• 图纸设计深度：施工图
• 参考图纸：47张
• 设计年代：近代
• 生活供水设计：生活给水系统
• 生产供水设计：热水系统
• 消防设计：室外消火栓系统,室内消火栓系统
• 消火栓用水量室外(L/S)：20
• 消火栓用水量室内(L/S)：15
• 大样节点：卫生间
• 项目所在地：辽宁

附件详情

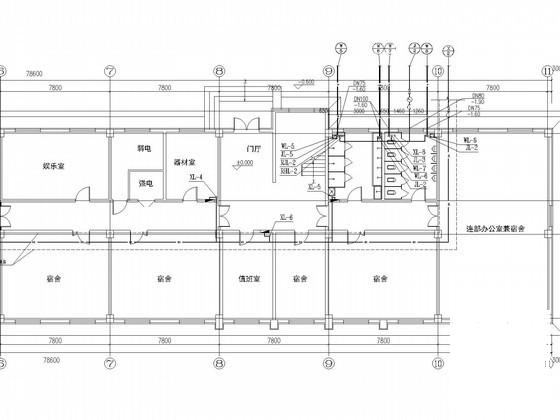

• 给排水平面图
• 消火栓系统原理图
• 卫生间放大图
• 污水支管透视图
• 冷、热水支管透视图
• 排水系统原理图
• 冷、热水系统原理图
• 采暖平面图
• 卫生间排风平面图
• 通风平面图
• 暖通设计施工说明

附件详情

该项目为宿舍楼，地上4层，总建筑面积4400平方米。
设计范围：室内给水系统、生活热水系统、室内排水系统、室内消火栓系统及灭火器配置等，采暖系统、卫生间排风、机械排烟系统。
，共47张。

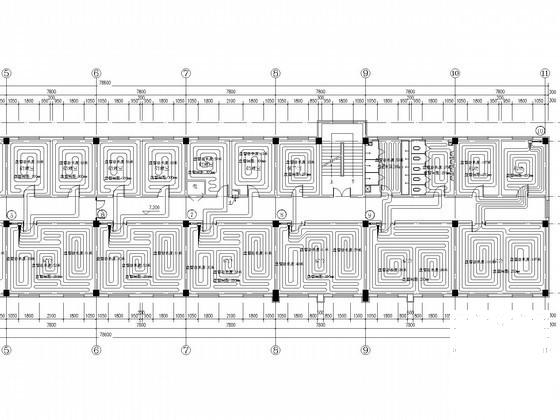

采暖平面图

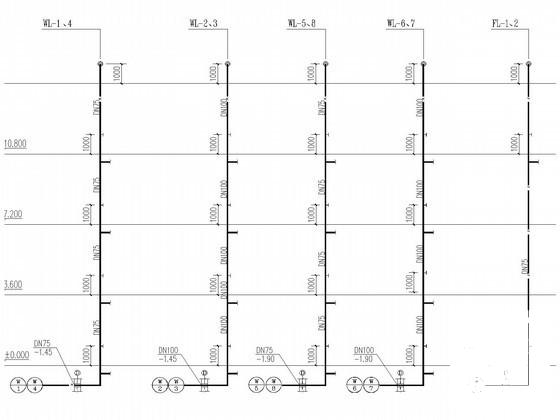

排水系统原理图

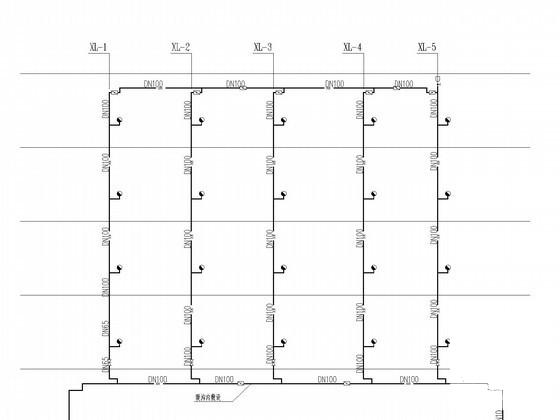

消火栓系统原理图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
