该项目基坑开挖深度20.1米，工程场地水文地质条件复杂。基坑四周采用SMW工法桩支护，深层采用悬臂排桩及钢支撑的形式。设置850@600三轴水泥土搅拌桩止水帷幕。
【基坑支护】
1、坑四周均采用850@600的三轴水泥土搅拌内插工字型钢作为基坑浅层土体的围护结构。
2、A区深层基坑拟采用两级卸土放坡，结合1000@1200的钻孔灌注桩排桩悬臂支挡的围护结构。
3、B区采用坑内被动区预留护壁土临时支挡钻孔灌注围护桩、再利用中心已施工完地下室结构结合型钢支撑的围护结构。
……
含：设计说明，基坑周边环境概况图，基坑地质剖面展开图，基坑围护体总平面布置图，止水帷幕总平面布置图，第一道、第二道型钢支撑总平面布置图，第三道钢管支撑总
平面布置图
，
基坑降水
井总平面布置图，基坑围护结构剖面图，支撑体系与结构施工关系大样图，围护桩、冠梁、腰梁及牛腿大样图，立柱桩及钢格构柱大样图，基坑监测平面布置图
21页，编制于2009年。
钢支撑平面布置图
基坑排水总平面布置图
基坑支护剖面
支撑体系与结构施工关系大样图
工程地质剖面展开图
基坑围护剖面图

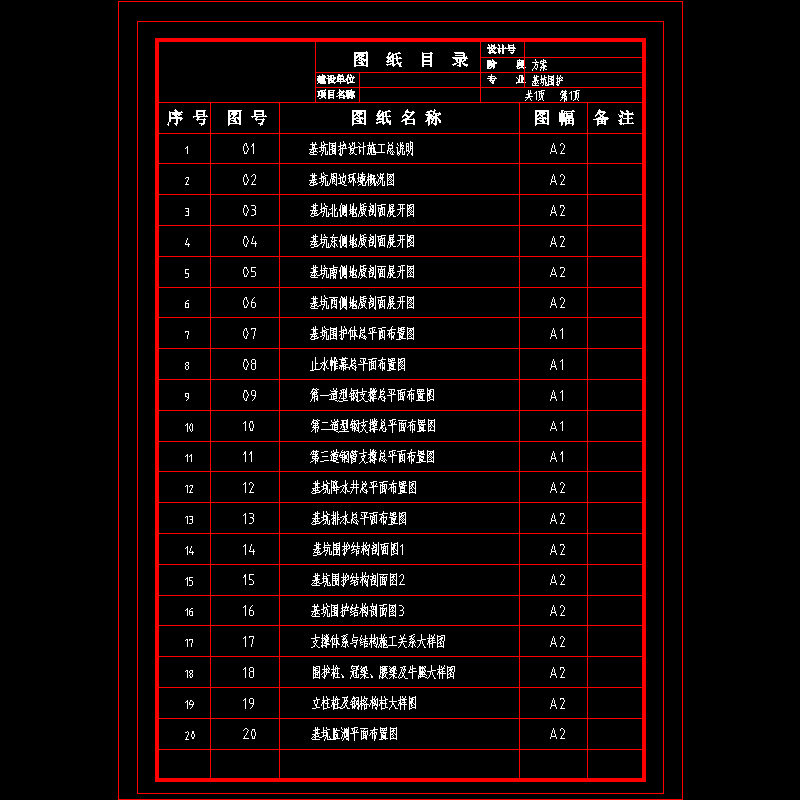

00图纸目录.dwg

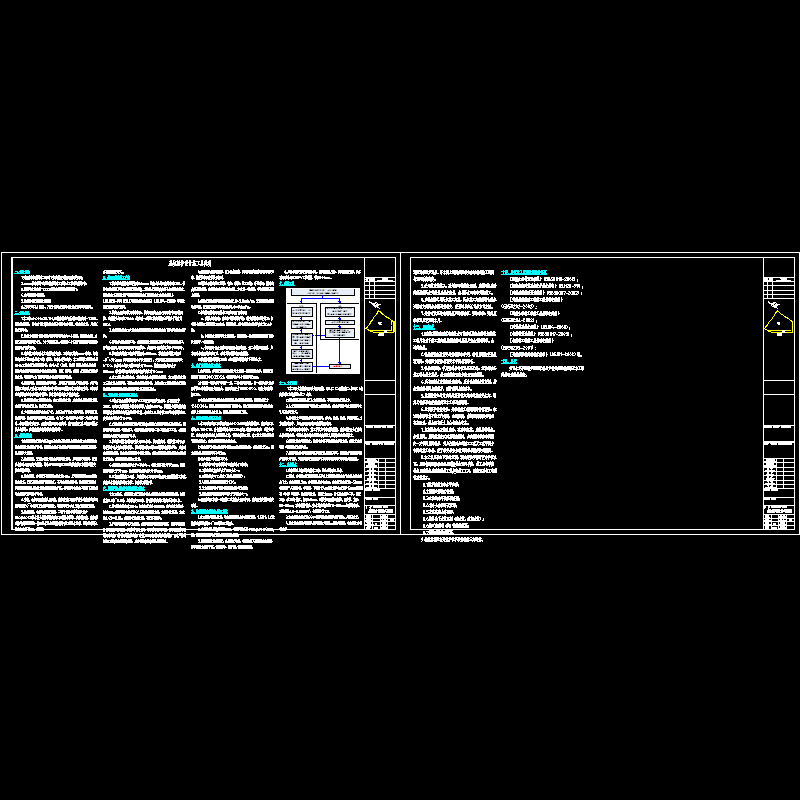

01基坑围护设计施工总说明.dwg

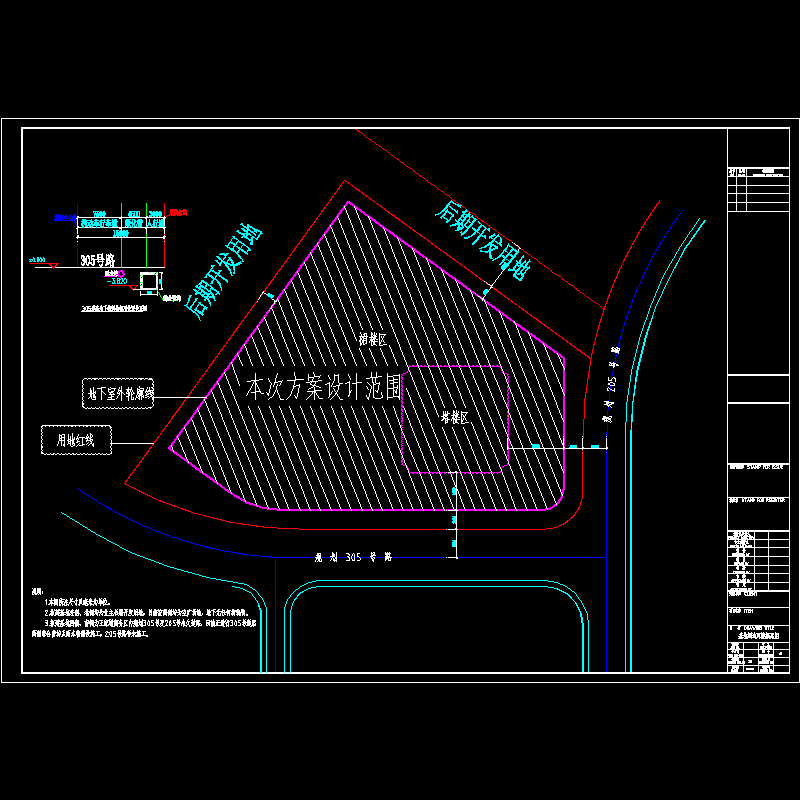

02基坑周边环境概况图.dwg

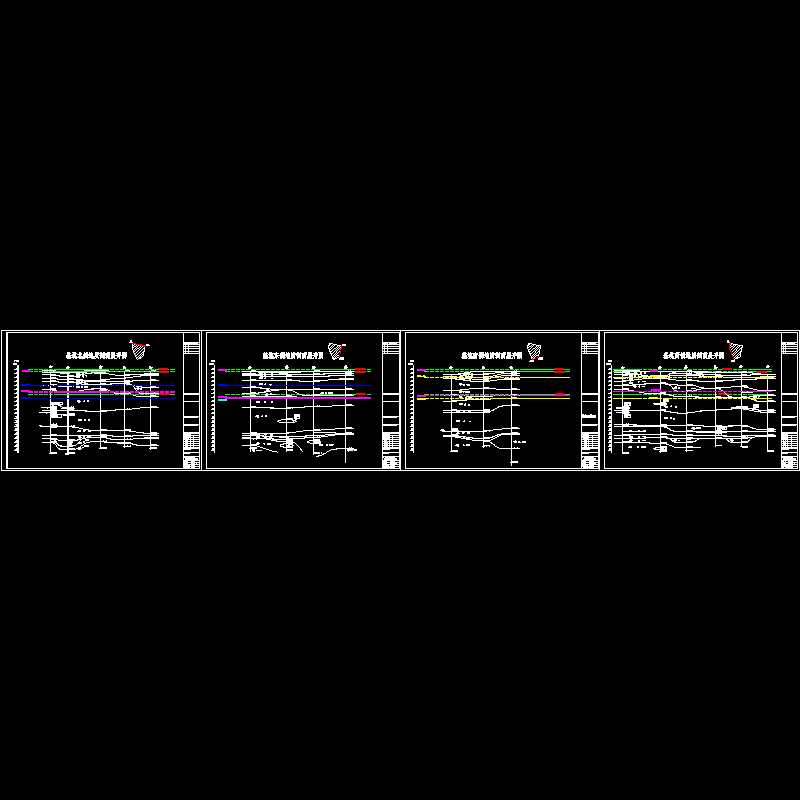

03~06基坑周边地质剖面展开图.dwg
07基坑围护体总平面布置图.dwg

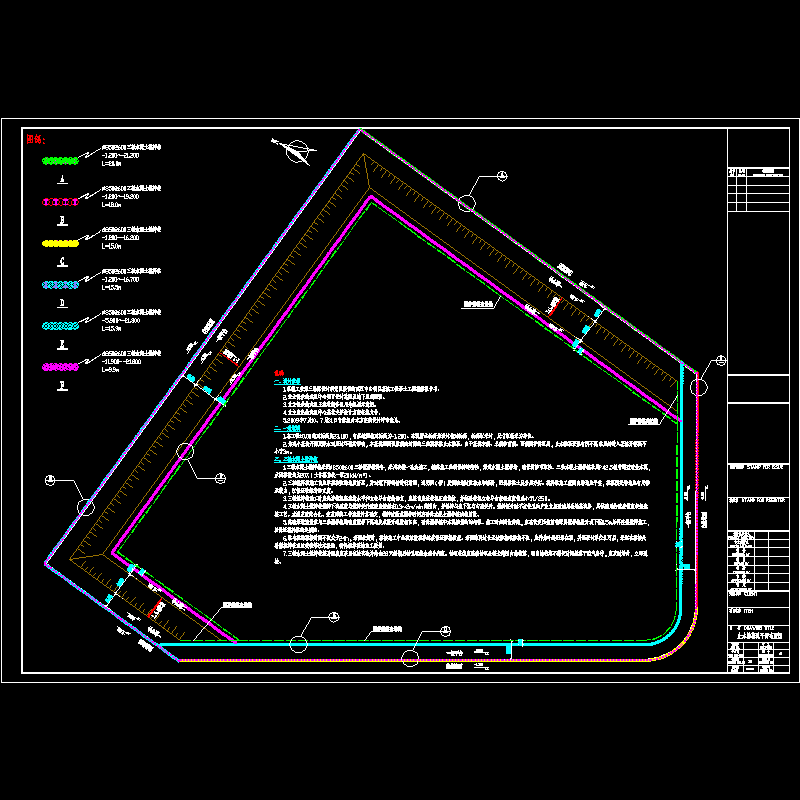

08止水帷幕总平面布置图.dwg
09第一道型钢支撑总平面布置图.dwg
10第二道型钢支撑总平面布置图.dwg
11第三道钢管支撑总平面布置图.dwg
12基坑降水井总平面布置图.dwg
13基坑排水总平面布置图.dwg
14围护结构剖面图1.dwg 以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
