2016年设计60.5m宽跨河单跨13米简支T梁桥施工图纸37张dwg格式CAD（C50混凝土，2015桥梁新规范）

zhouxingxing · 发表于 2020-6-22 21:52:46

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

桥梁工程材料数量表；施工图设计说明；桥位平面图；基础平面图；总体布置图；桥梁横断面及铺装构造图；13mT梁一般构造图；13mT梁钢束构造图；13mT梁梁肋钢筋构造图；13mT梁翼板钢筋构造图；13mT梁中横隔板钢筋构造图；13mT梁端横隔板钢筋构造图；13mT梁梁端封锚钢筋构造图；13mT梁梁端锚下钢筋构造图；桥台一般构造图；桥台台帽、背墙钢筋构造图；桥台抗震挡块钢筋构造图；桥台前墙钢筋构造图；桥台台身肋板钢筋构造图；桥台侧墙钢筋构造图；桥台基础钢筋构造图；抗震设施及支座构造图；伸缩缝构造图；桥头搭板钢筋构造图；人行道板、盖板构造图；栏杆基座、枕梁、缘石钢筋构造图；桥梁栏杆构造图；桥面排水设计图；护坡构造图

……

设计依据：《公路工程技术标准》（JTG B01-2014）；《公路桥涵设计通用规范》（JTG D60-2015）；《公路钢结构桥梁设计规范》(JTG D64-2015)

桥梁采用单跨13米简支T梁桥，正桥。下部结构扶壁式桥台，扩大基础。桥梁横断面布置：3m人行道（含栏杆） 7m辅道 5m绿化带 15.5m机动车道 4m中央分隔带 15.5m机动车道 3m绿化带 5m多功能车道 2.5m人行道（含栏杆）=60.5m。桥梁分四幅桥布置，北侧边幅桥桥宽8.76m、中幅桥桥宽20.6m，南侧边幅桥桥宽为13.28m、中幅桥桥宽17.8m，四幅桥之间在中央分隔带及侧分带内均采用盖板连接。全桥共计4片边梁，分别位于南、北边幅桥的外侧以及南、北中幅桥的内侧；其余均为中梁，共计36片。T梁经预制吊装后，通过现浇纵向翼缘板、横隔板形成整体结构，T梁采用C50预制混凝土预制。河床淤积的淤泥，由于沉积物细，含腐蚀植，具有一般软土的特点，即含水量高、压缩性大、低地基承载力、流变性等特点，工程特性差，施工设计应注意并清除。粘土具弱膨胀性施工时应注意并采取相应处理措施。扶壁式桥台，扩大基础。本桥施工图设计的主要工程内容包括：桥梁总体布置、上部及下部主要结构、附属工程设计及施工方案等内容。

工程材料：C50防水混凝土、C50混凝土、C40细石混凝土、C35混凝土、C30混凝土、C15素混凝土。预应力钢绞线采用Φs15.2高强度低松弛钢绞线，其标准强度为fpk=1860 MPa，张拉控制应力采用0.75fpk＝1395 MPa，弹性模量为Eh=1.95×105 MPa 。钢绞线孔道采用桥梁用金属波纹管。普通钢筋采用HPB300、HRB400级。

……

共计37张。设计于2016年

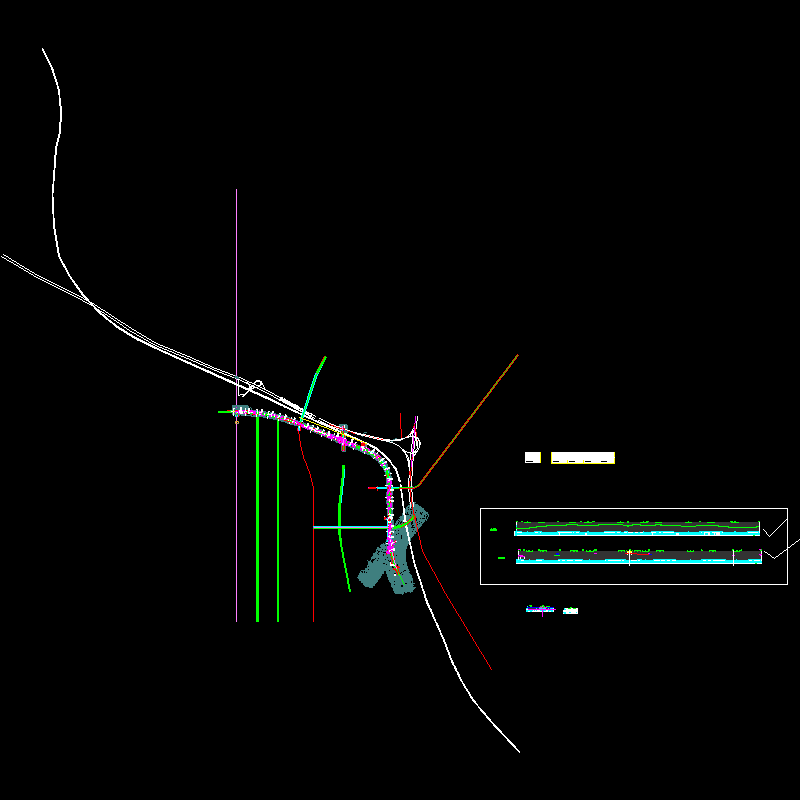

桥型布置

13mT梁钢束构造图

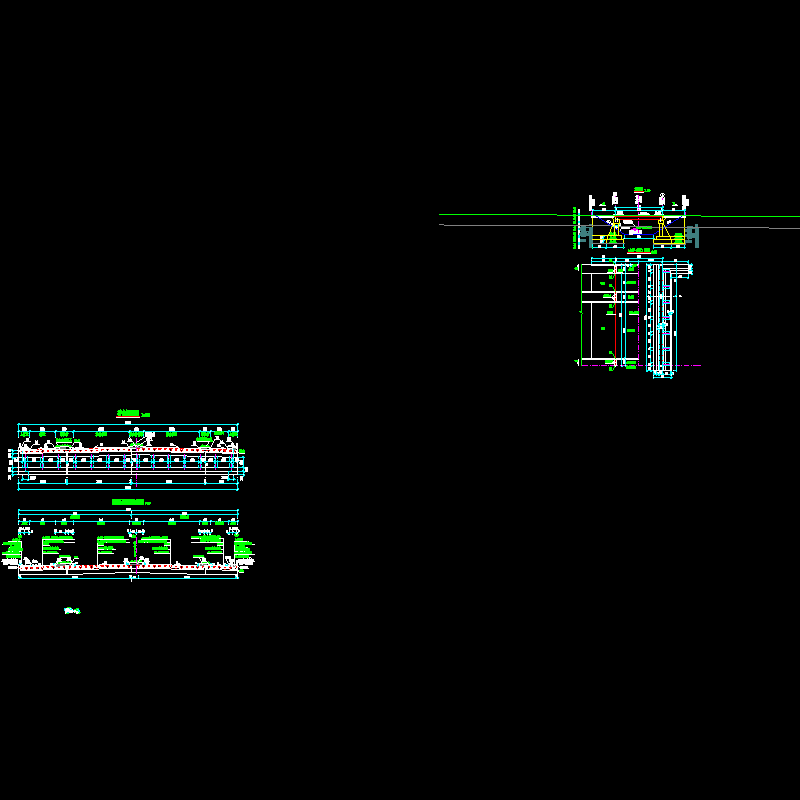

桥台下部钢筋构造图

抗震设施及支座构造图

人行道板、盖板构造图

护坡构造图
