10m单跨简支板梁桥全套CAD施工图（17张图纸详细）(桩基础).dwg

mmyaowolai

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

该附件为新建小桥，跨径为单孔L=10m，全宽7.5m，上部结构采用50cm厚预制钢筋混凝土空心板梁，下部采用桩柱式台挖孔桩基础。图纸完整，从说明到主桥构造到附属结构均很详细，对桥梁设计人员有一定参考借鉴价值。 　　...... 　　基该附件： 　　 1.设计荷载：公路—Ⅱ级。 　　 2.桥梁跨径及桥宽： 　　 主梁全长：9.96m（标准跨径10m）； 　　 计算跨径：9.7m； 　　 梁宽：中板0.99m 边板1.245m； 　　 桥宽：净7.0m（行车道） 2x0.25m（栏杆）＝7.5m； 　　 3.桥面横坡：1.5％（双向）； 　　...... 　　设计概况: 　　 1.桥梁为单跨简支板梁桥，跨度L＝10m； 　　 2.桥梁上部结构采用预制空心板梁结构，空心板厚为50cm； 　　 3.桥面铺装采用C40现浇混凝土，预制空心板采用GYZ150x21橡胶支座； 　　 4.下部结构采用挖孔桩基础。 　　...... 　　设计于2008年，共包含CAD设计图17张。

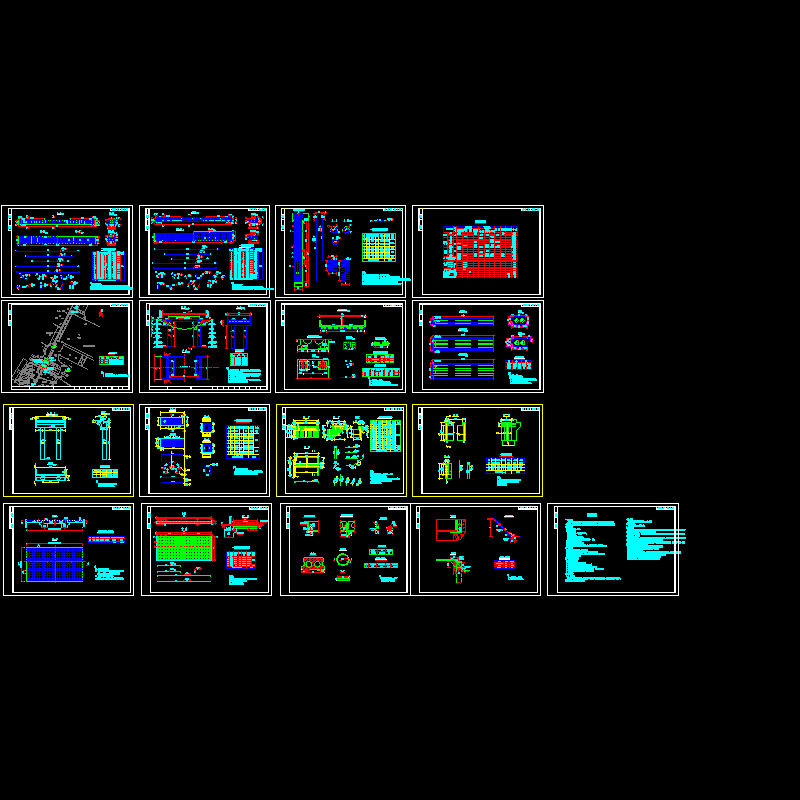

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
