20m跨渠钢筋砼T型梁桥设计施工CAD图纸（19张）

tamama22ss

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

适用范围：
1.本图集为钢筋砼（正交）桥施工图。
2.桥梁设计跨度20m，汽车荷载等级标准为汽—20、挂—100，桥面总宽10.98m，行车道宽度按净—9.98m设计。
......
桥梁设计：
1.上部结构采用5片 装配式 钢筋砼T型梁 ，计算跨径19.5m，梁长19.96m，梁高1.5m，支点距梁端0.23m。
2.下部结构采用桩（灌注桩）柱式桥台，一座桥台设置两根灌注桩。
3.桥台布置在两岸渠堤中，桥梁与渠道水流方向成90度夹角布置。
4.渠道左右岸道路与桥头连接时，需要修斜坡段，并在桥头处渠堤加宽填高。
......
设计于近代年，共包含CAD设计图19张。

跨渠钢筋砼桥 平面布置图

耳墙钢筋图

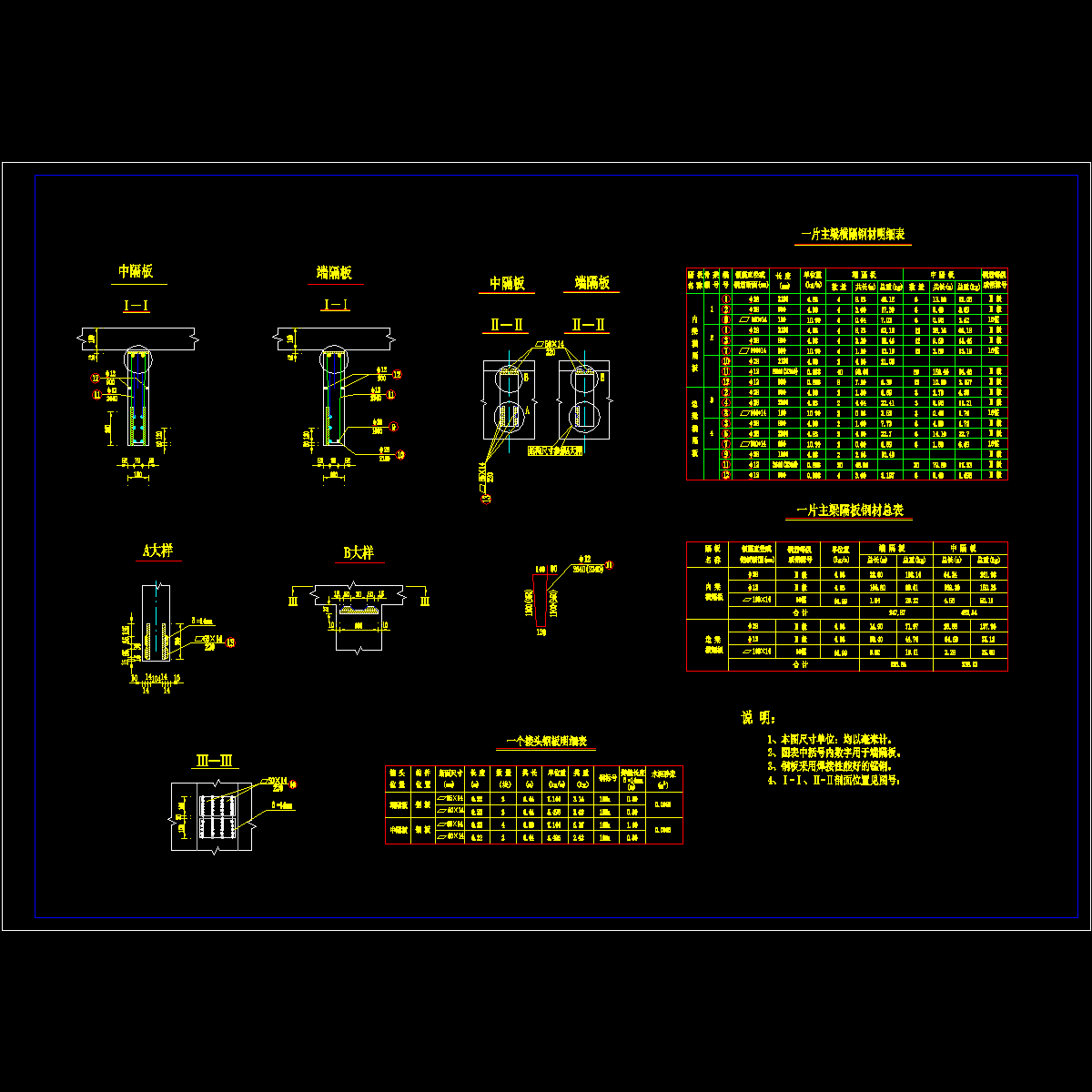

主梁横隔板及接头构造图

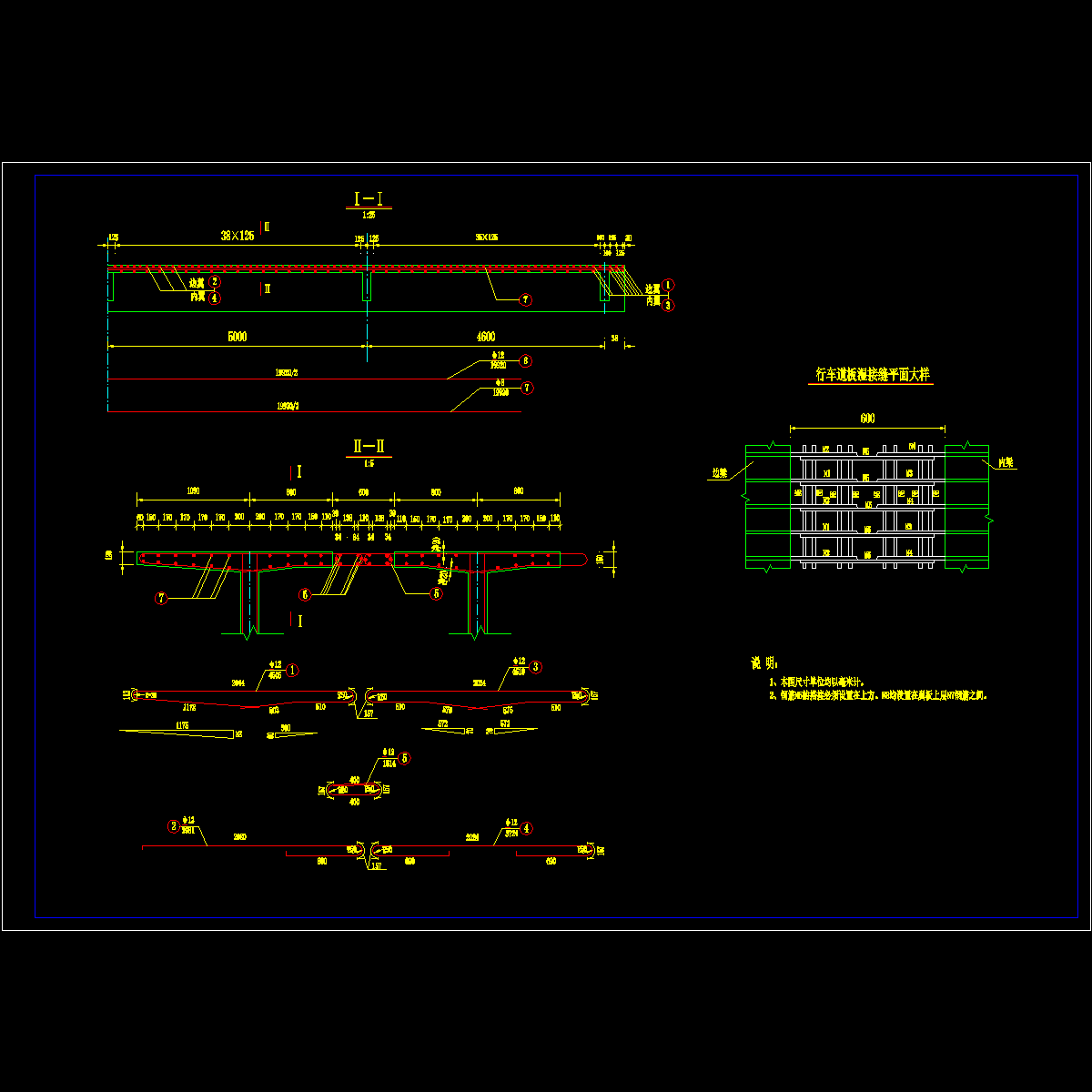

主梁行车道板钢筋图

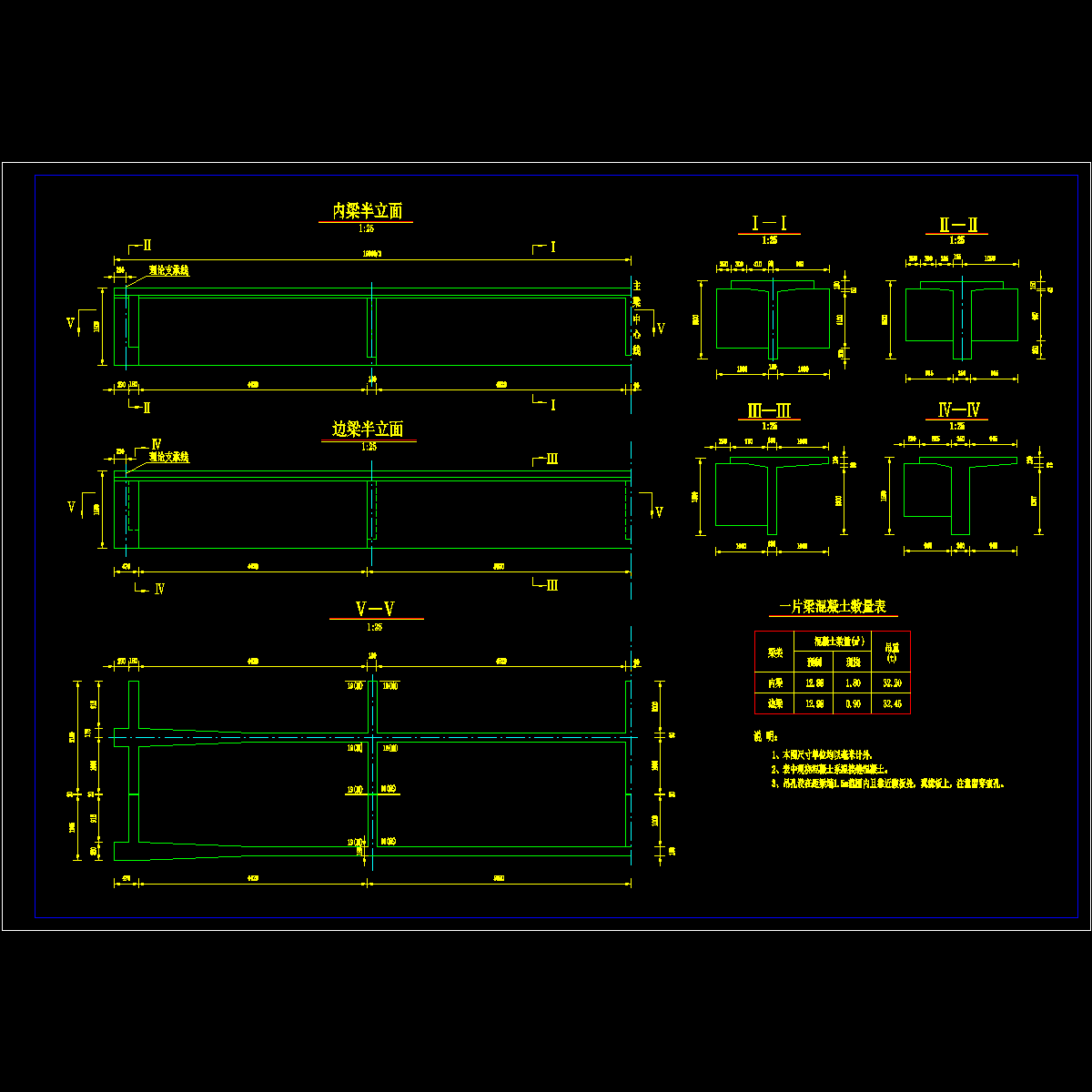

主梁一般构造图.dwg

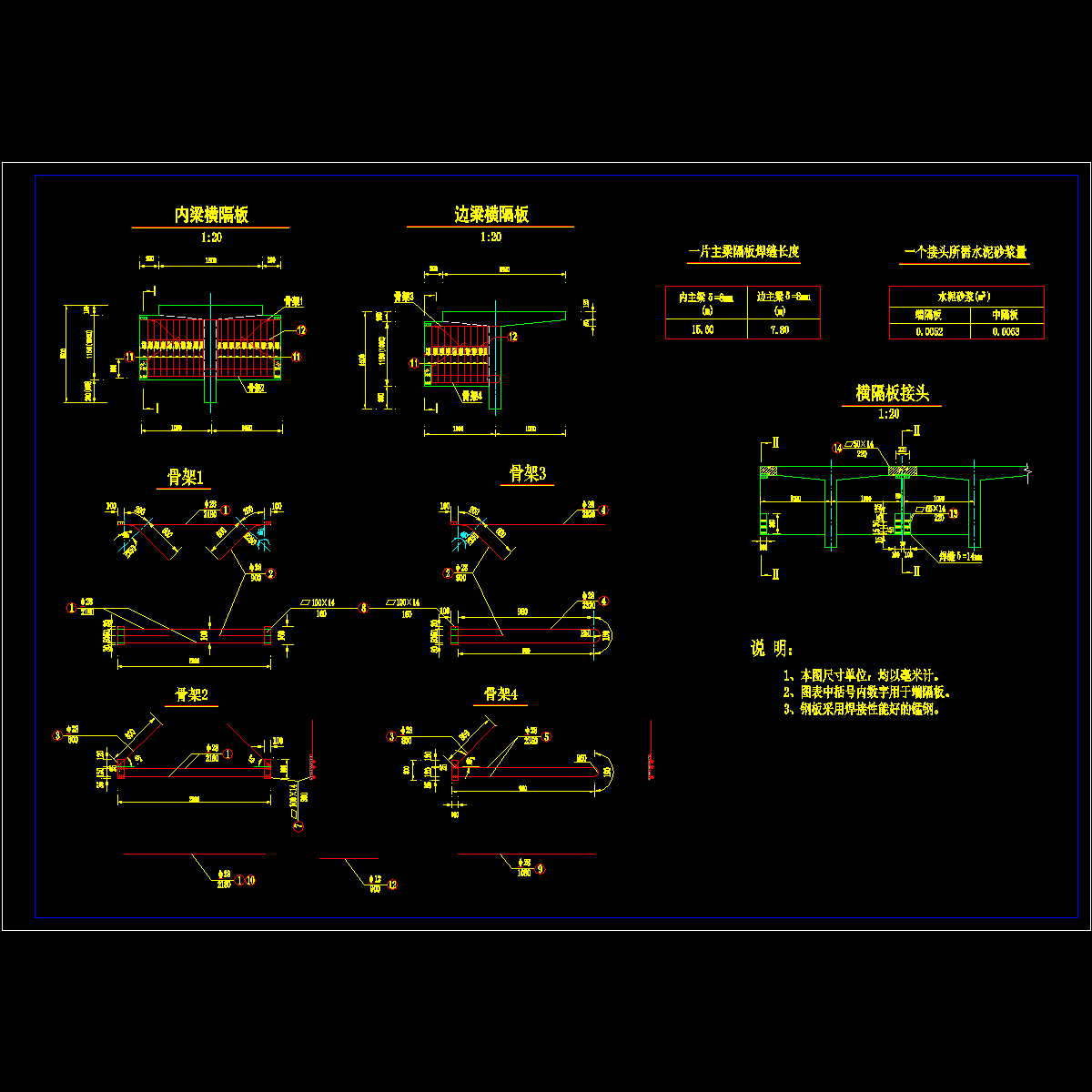

主梁横隔板及接头构造图（1）.dwg

主梁横隔板及接头构造图（2）.dwg

主梁行车道板钢筋图-1.dwg

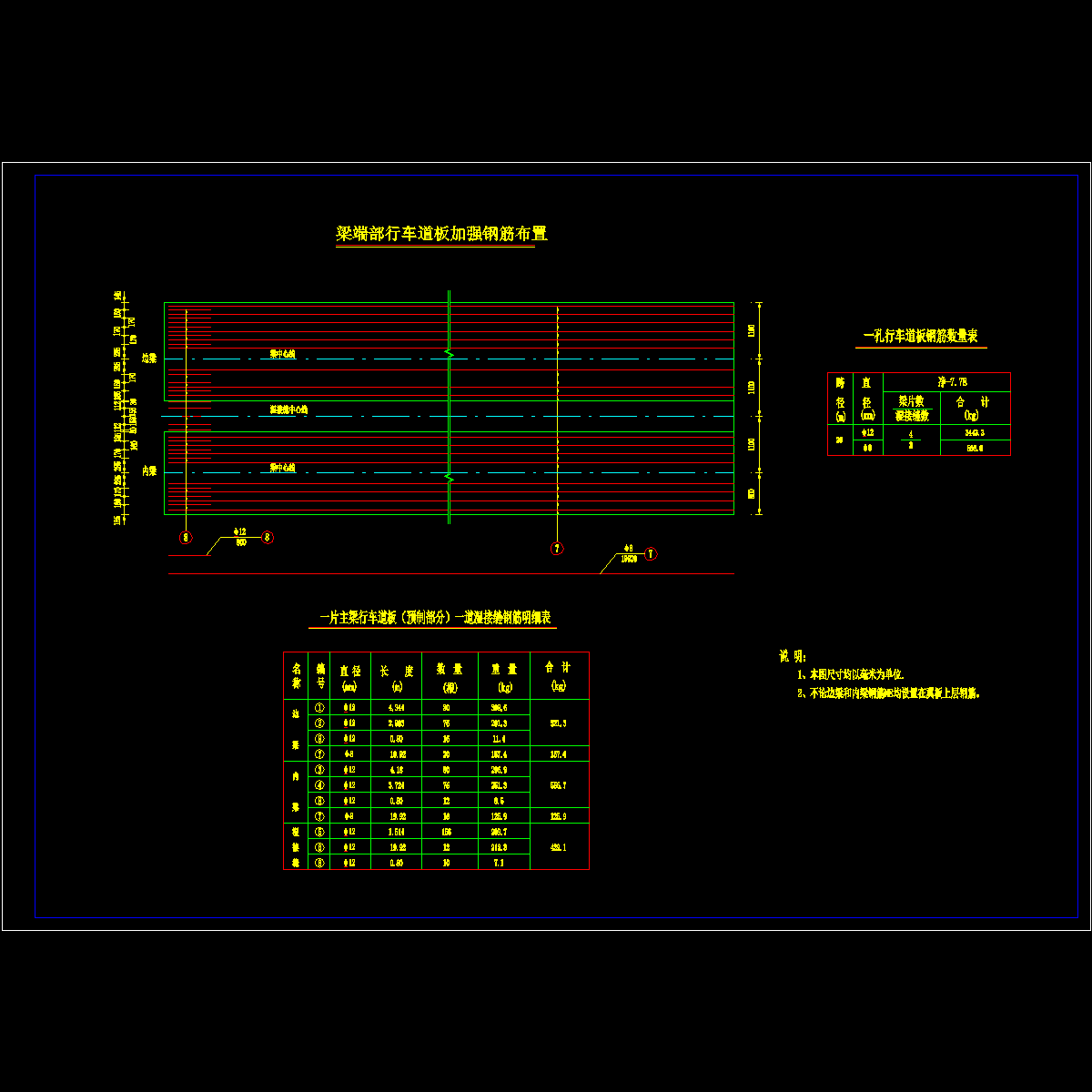

主梁行车道板钢筋图-2.dwg

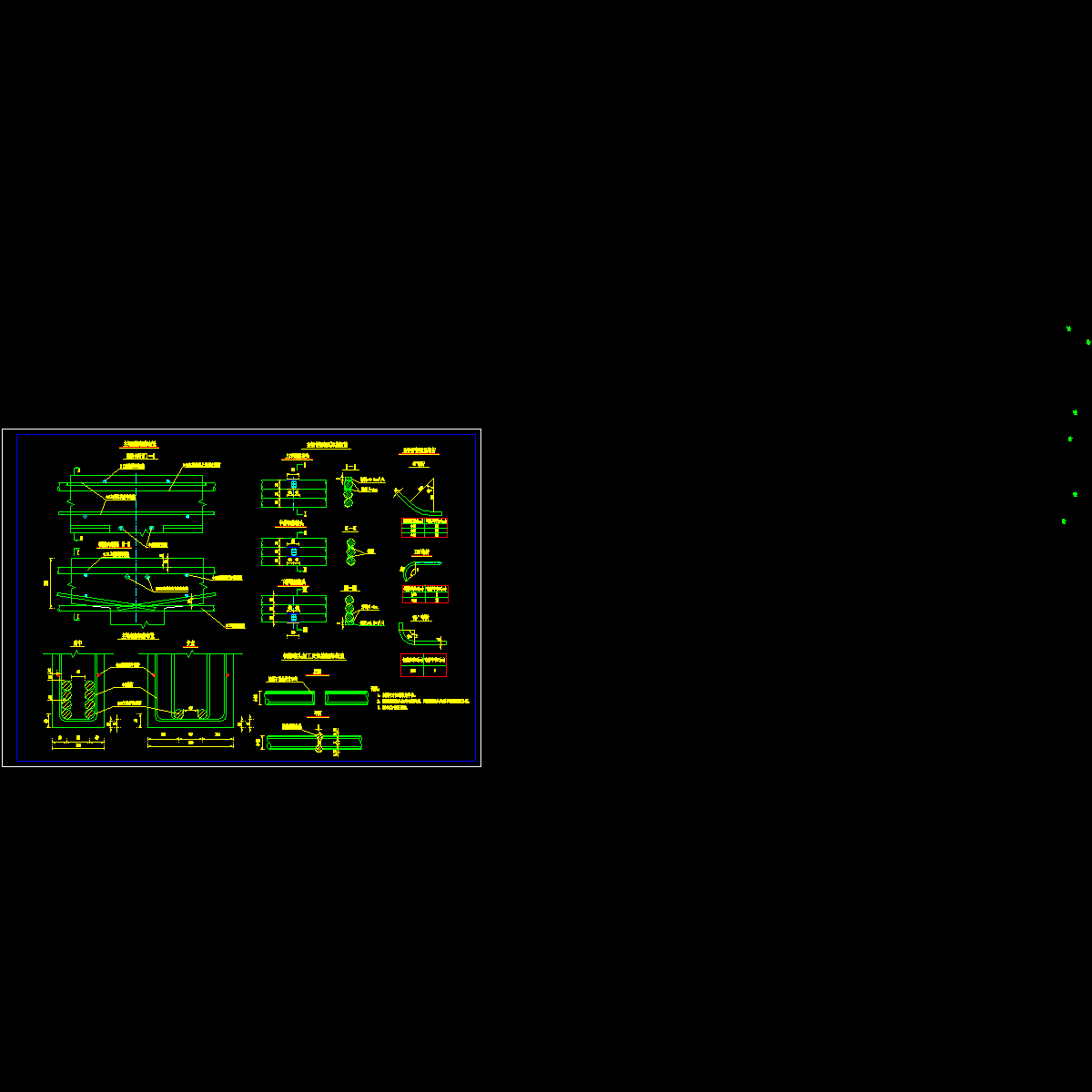

主梁钢筋布置、骨架钢筋接头和弯折.dwg

主梁骨架构造图.dwg

伸缩装置结构图.dwg

支座垫石钢筋图.dwg

支座构造图.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
