软土地区超大基坑围护CAD施工图纸（排桩内支撑）(dwg)

fengzhongzhi223

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

本方案确定采用钻孔灌注桩 两道钢筋混凝土支撑的支护形式，坑外采用单排水泥搅拌桩止水及防止桩间挤土，坑内重点部位被动区采用水泥搅拌桩加固，具体详见平面及剖面图。
钻孔灌注桩：桩径800mm、900mm，C25
水泥搅拌桩：桩径600mm@450
压顶梁及内支撑：C30
【施工工况】
1、桩基施工：立柱桩及利用工程桩先施工→施工水泥搅拌桩→围护钻孔灌注桩施工→再施工其余工程桩。
2、桩体养护，养护期间复核并平整场地，设置周边监测项目，施工周边排水设施。
3、支撑上严禁堆载。挖机不得直接行走在支撑上，必须在支撑两侧填土高出顶面400、然后铺设路基箱，方可在支撑上面通行机械车辆。
4、开挖土方至第一道支撑底标高，施工第一道支撑，预埋支撑轴力计，支撑保养；
5、待支撑封闭达到80%设计强度、围护桩达到100%设计强度后，分层、分段开挖土方至第二道支撑底标高，施工第二道支撑，预埋支撑轴力计，支撑保养；
6、待第二道封闭支撑达到80%设计强度后，分层、分段开挖至坑底。
7、坑底以上30cm土及地梁、承台、集水井等局部深处土方宜采用人工修土，并随挖随铺垫层，坑底的无垫层暴露时间不应超过24小时。
8、施工地下室基础底板和传力带1，待基础底板和传力带1达到设计强度后，拆除第二道支撑。支撑拆除宜采用人工凿除，先拆联系梁、后拆主撑， 并采取措施确保施工安全。支撑拆除期间应加强基坑监测。
9、施工至地下一层楼板时，施工传力带2，待地下一层楼板和传力带2达到设计强度后拆除第一道支撑。要求同上。

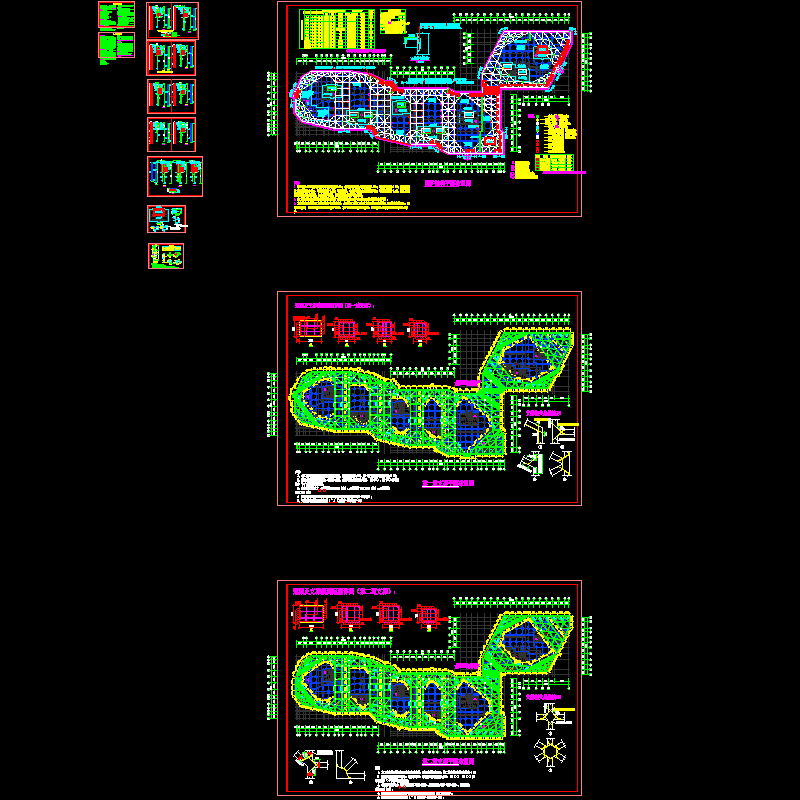

含：设计说明、围护结构平面布置图、基坑围护剖面图第一道支撑平面布置图、第二道支撑 平面布置图 、详图共12张，编制于2012年。

第一层支撑平面布置

基坑支护剖面图

止水帷幕

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
