该项目设3层地下室，基坑计算深度13.6~17.2m，开挖面积约4.5万m2。基坑开挖范围内土质较差，有深厚的淤泥及淤泥质土。基坑周边环境较复杂，周边道路管线较多。
【基坑支护】
住宅区域地下室选用排桩＋二道钢筋砼水平内支撑的支护建筑结构形式，公建区域地下室选用排桩＋三道钢筋砼水平内支撑的支护建筑结构形式，支护桩采用φ1200的钻孔灌注桩，支撑体系采用角撑 对撑的形式布置。
在钻孔灌注桩外侧采用φ850的三轴水泥搅拌桩作为止水帷幕。
32张，编制于2014年。

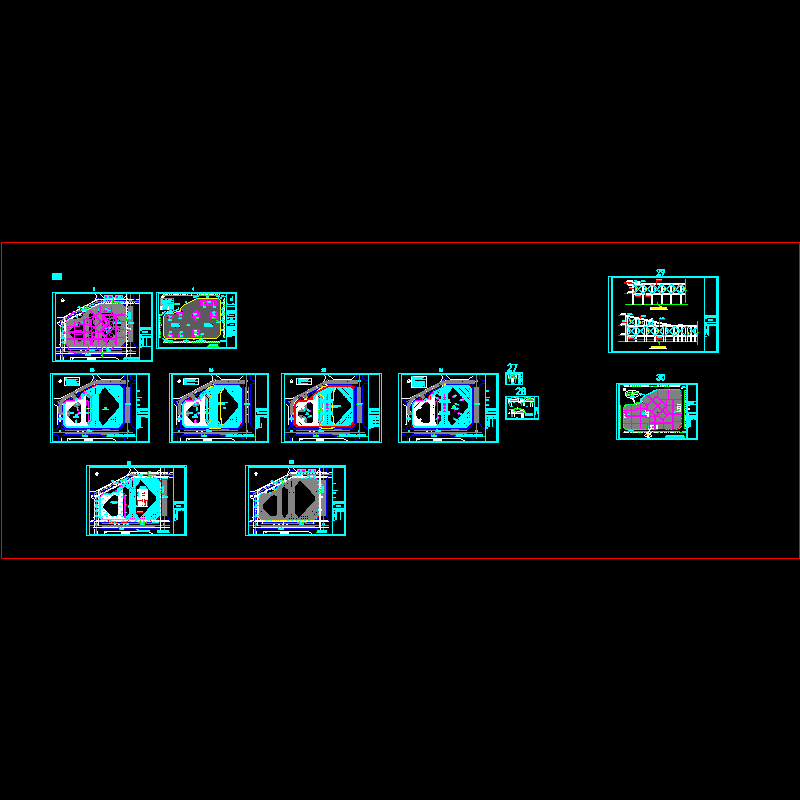

基坑支撑平面布置

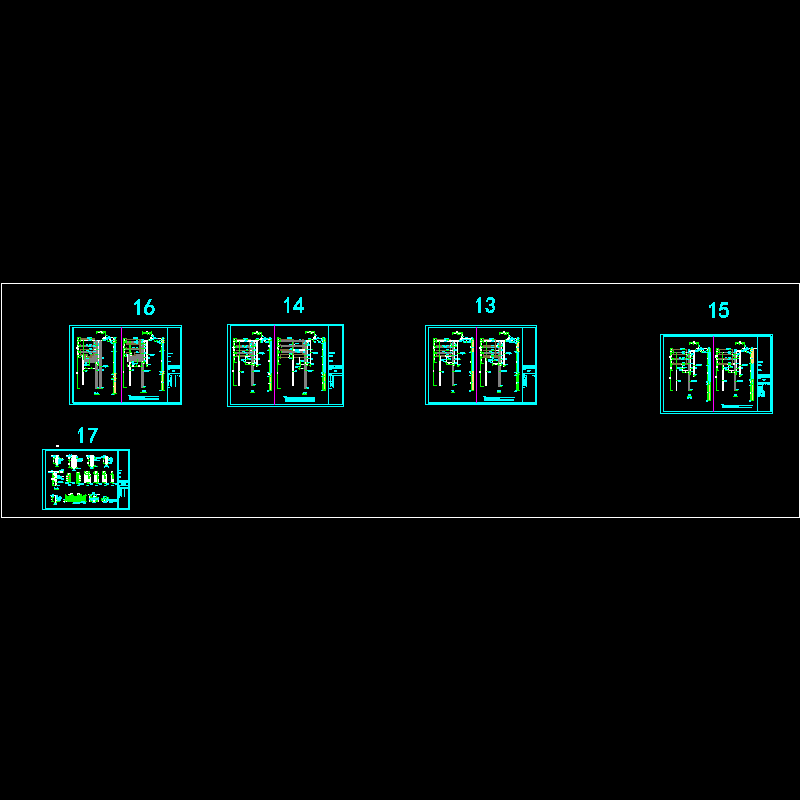

基坑支护剖面图
钢格构柱
基坑坑中坑支护
施工栈桥
土方开挖
基坑支护剖面图
围护桩平面图.dwg
剖面.dwg
支撑平面.dwg
平面.dwg

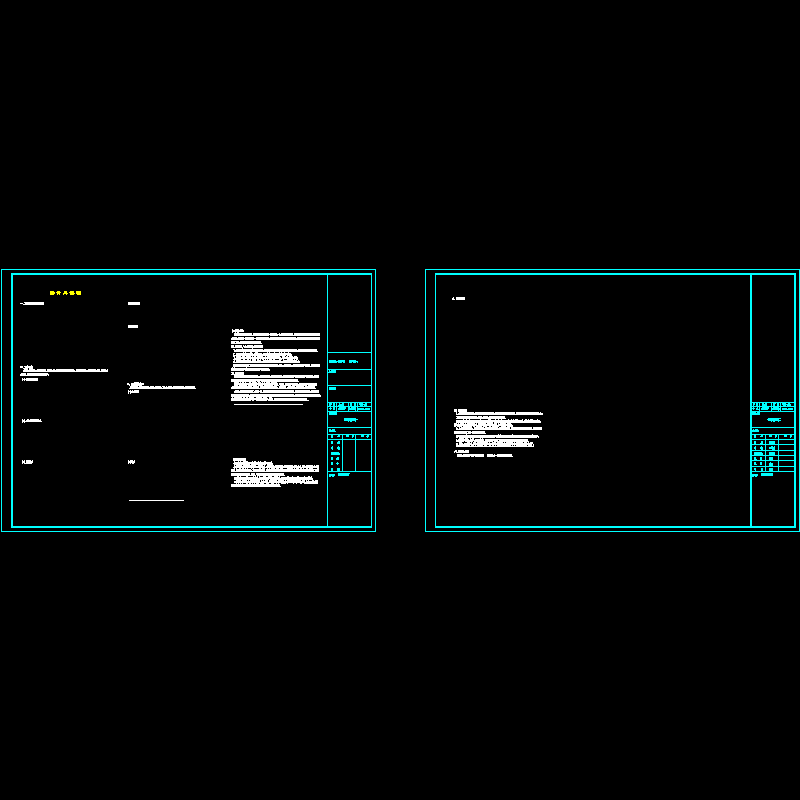

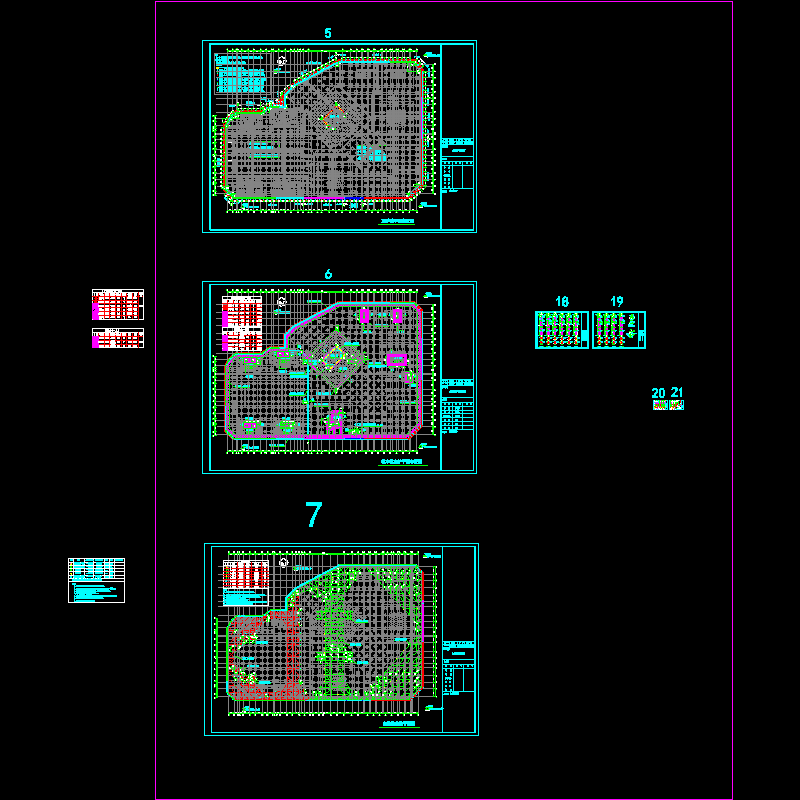

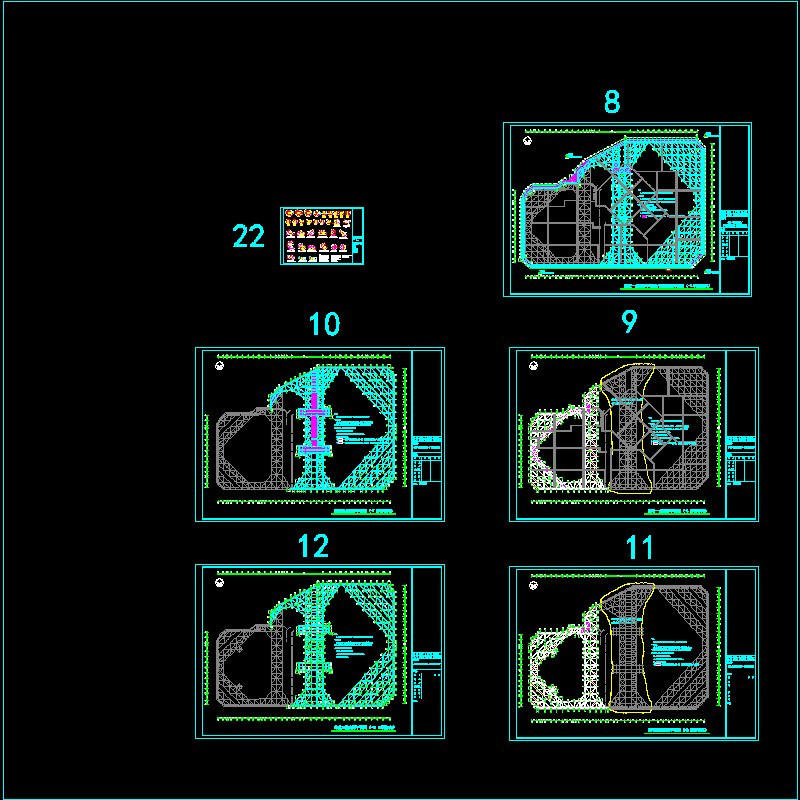

说明.dwg 以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
