5层高中初中部实验楼建筑施工CAD图纸

dfgaacc

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：中小学校
• 建筑高度类型：多层建筑
• 建筑设计结构形式：钢筋混凝土结构
• 钢筋混凝土结构：框架
• 图纸设计深度：施工图
• 项目所在地：浙江
• 图纸设计风格：现代风格
• 图纸设计流派：现代
• 图纸设计格式：天正建筑CAD 7.0,CAD2000
• 建筑设计面积：2496.6平方米
• 建筑地上层数：5层
• 设计效果图：无

附件详情

该项目为海宁某高中初中部实验楼 建筑施工 图
总建筑面积:2496.6M
建筑等级: 二级
建筑层数为:五层
抗震设防烈度:六度
主要结构类型:框架结构
图纸内容包括门窗详图及门窗表、楼梯详面、墙身节点大样等等。

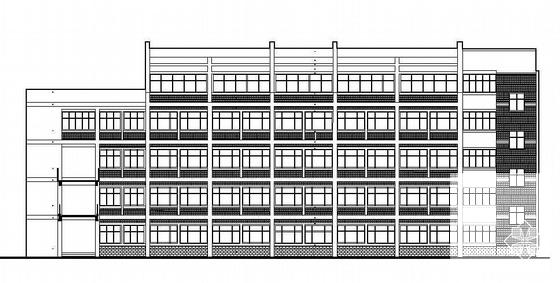

第 1 张图

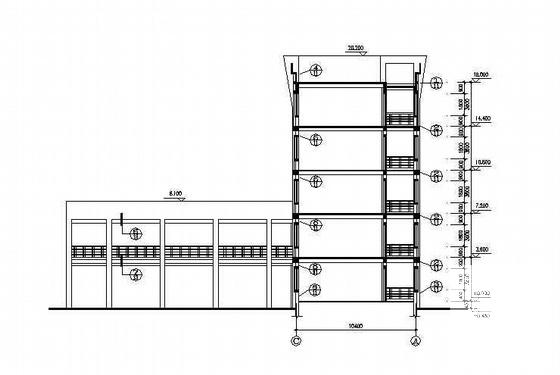

第 2 张图

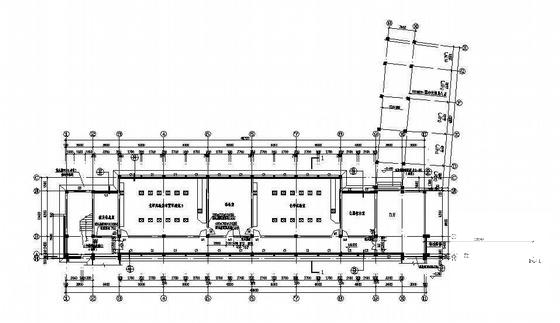

第 3 张图

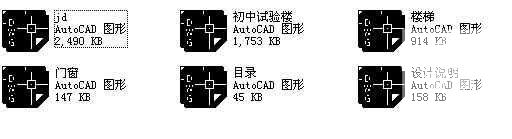

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
