一份6层框架结构教学实验楼结构CAD施工图纸（建筑图纸）

ghjkkkff

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：教育
• 建筑高度类型：多层建筑
• 建筑地上层数：6层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：钢筋混凝土结构
• 钢筋混凝土结构：框架
• 基础形式 ：桩基础
• 结构安全等级：二级
• 地基基础设计等级：丙级
• 参考图纸：52张
• 设计年代：近代

附件详情

该项目主体混凝土部分结构体系为框架结构(少量剪力墙）.地上6层（层高详见墙柱施工图）。
混凝土结构总高度为23.70米。室内外高差0.30m。该项目基础采用干作业成孔灌注桩。

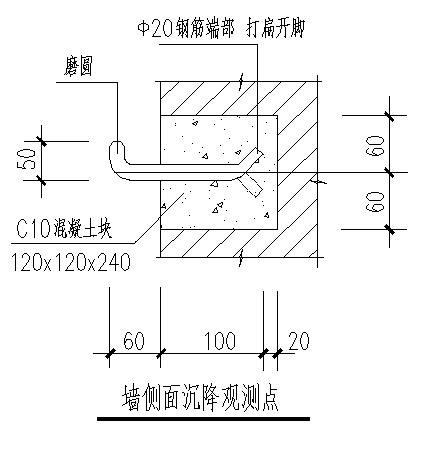

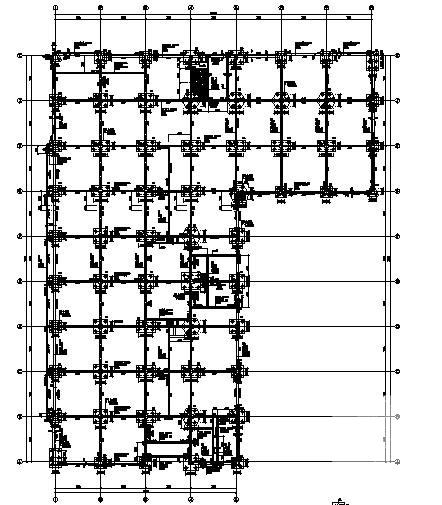

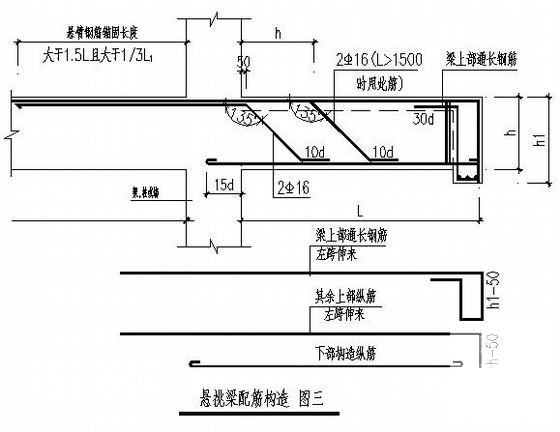

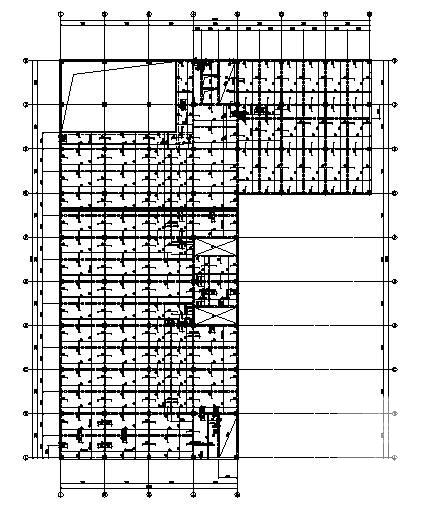

结构图纸主要为：结构设计总说明、混凝土结构设计总说明、桩位布置图、承台,地梁平面布置及配筋图、一,二层框架柱,墙平面布置图、三,四层框架柱,墙平面布置图、五层框架柱,墙平面布置图、机房层顶结构平面布置图、顶结构 平面布置图 、顶板配筋图、楼梯配筋图、烟囱 节点详图 、钢平台结构图、 节点详图 、各层顶结构平面布置及梁配筋图、设计变更技术单等共30张。
建筑该资料包含：总平面图、平面图、剖面图、立面图墙身详图等共22张图纸。
