国道道路工程改移施工方案2012

kack5566

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

3、G316国道改移
3.2、施工准备
3.2.1、施工前进行现场调查，由于改移后国道下面有两处光缆，一个是中国电信光缆，另一个是国防光缆。施工前请湖北城际铁路有限公司有关部门到现场进行三线交底，交付电缆埋设图，调查清楚各种管线的规格、型号和具体埋设位置，做出醒目标志，使施工人员能清楚的看出管线的走向和位置，以便施工前及时对受到施工影响的管线采取改移和保护措施，确保施工安全顺利进行…………
3.2.2、与地方公路有关部门分别签订施工相关手续…………
3.2.3、与富升锻压厂、指挥部协调，对征地范围内的地上附着物进行拆迁，征用施工用地…………
3.2.4、修通从316至施工工点的临时施工便道，确保施工机具、材料进场道路畅通…………
3.3、道路改移
申报G316国道改移施工方案→安全防护→挖除换填→垫层铺设（15cm中粗砂）→54cm水泥稳定碎石→12cm沥青混凝土→附属工程…………
3.3.1、施工前，对原有316国道改移前后500米范围内进行安全防护，设置安全警示牌…………
3.3.3、根据附近的地形及征地拆迁情况，为保证改道后路基满足行车要求，改移道路所属地段要进行地基处理，先对水田内的淤泥进行清除，然后挖除换填夯土…………

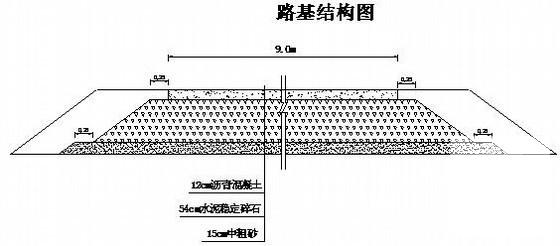

3.3.4、基底换填及夯实后，先做15cm中粗砂垫层，然后铺设54cm水泥稳定碎石，路面层采用12cm沥青混凝土，沥青混凝土由原拌和站供应（详见路基结构图3-1）…………
3.3.5、xxx处园涵基坑开挖后采用级配碎石回填至原地面并夯实，涵洞完成后两侧路基部分应对称填筑路基并夯实…………
3.3.6、路基主体结构填筑完成，进行边沟、截水沟及排水沟等路基附属结构施工。（后附316国道改移示意图）…………
3.4、施工方案
由于G316国道车流量大，施工时需半幅施工，以免影响道路正常交通。G316国道道路改移先进行公路线外降坡施工，降坡时需先对国道两侧管线进行改迁，对两侧边坡树木进行清除，挖机按设计坡度下挖G316国道至设计高程，浆砌两侧边沟，填筑15cm厚砂砾作为底基层，经检测合格后填筑54cm水稳碎石基层，检测合格后摊铺12cm沥青混凝土面层，进行路基坡脚墙及植草施工…………
共11页

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
