道路10kV线路迁改施工图纸cad平面图

haha77882

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：交通建筑
• 图纸设计深度：施工图
• 图纸设计格式：CAD2000
• 设计年代：近代
• 节点大样：配电箱,变压器
• 项目所在地：重庆
• 强电设计：供配电系统,电气照明,接地安全

项目概要：该项目为 重庆省道路10kV线路迁改施工图 ；新建10kV线路6.33km,其中电缆线路3.23km，架空线3.1km，其中YJV22-8.7/15-3X300电缆2.16km，YJV22-8.7/15-3X240电缆0.25km，YJV22-8.7/15-3X120电缆0.45km，YJV22-8.7/15-3X70电缆0.25km，JKLYJ-10-240绝缘线3X2.9km，JKLYJ-10-120绝缘线3X0.21km。

部分图纸展示：

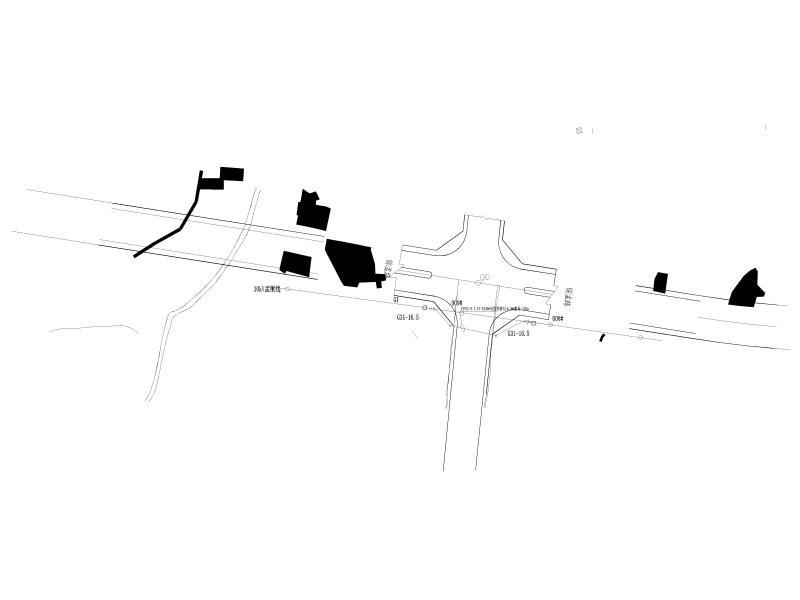

10kV孟桐线线路平面图

A-A剖面图

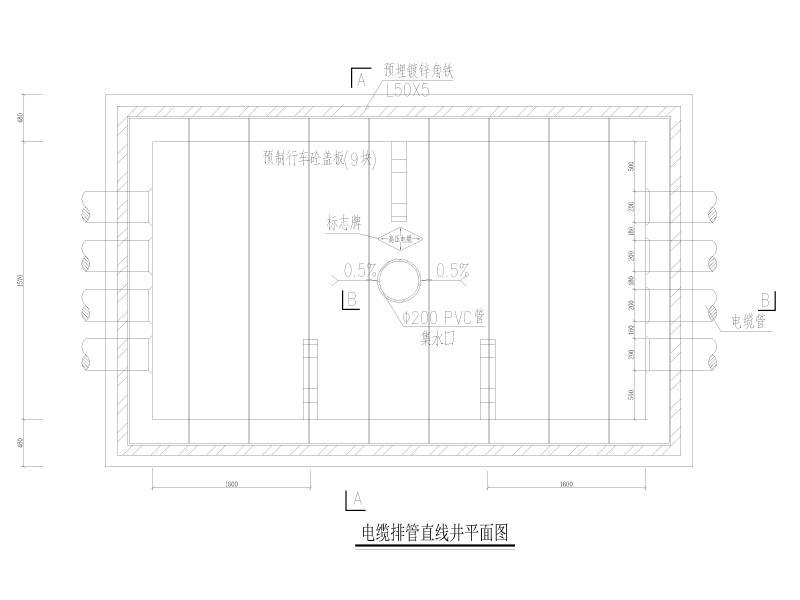

电缆排管直线井平面图

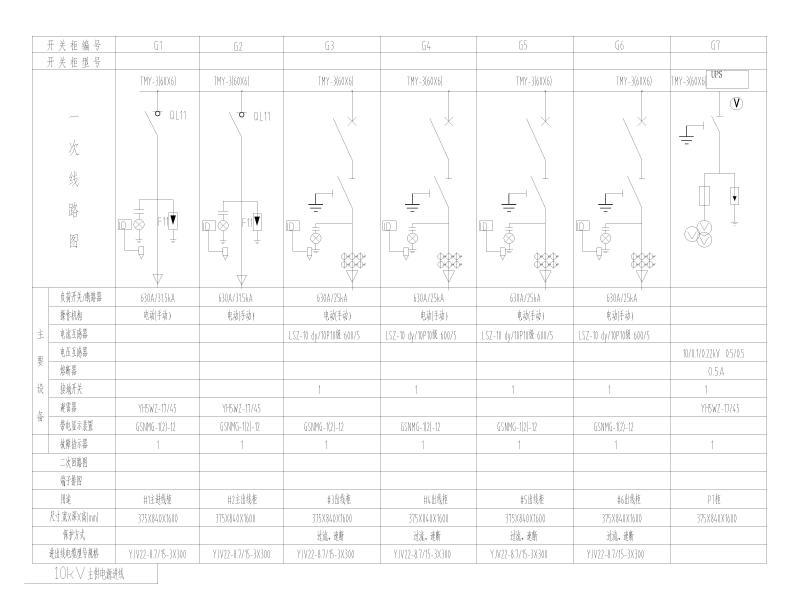

环网柜接线配置图

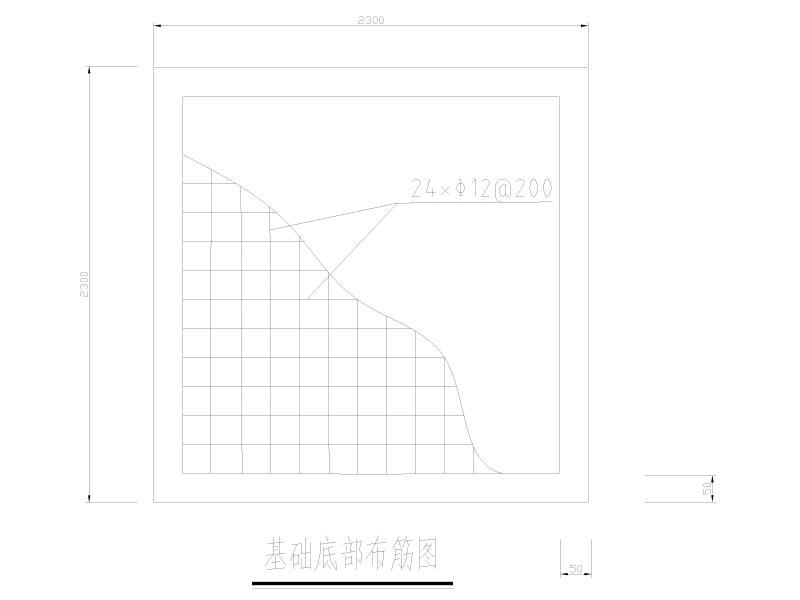

基础底部布筋图

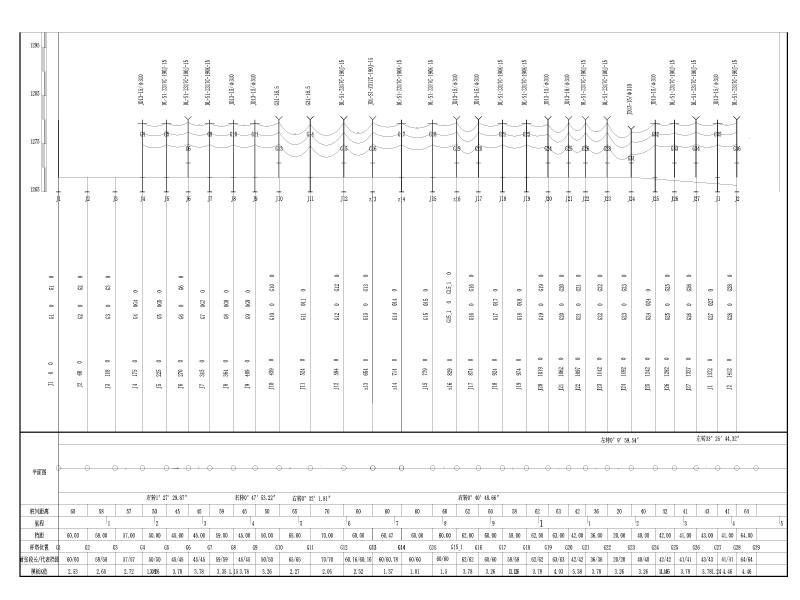

平断面图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
