一份道路工程CAD施工方案图纸

[复制链接]

0

主题

0

帖子

390

积分

超级版主

Rank: 8Rank: 8

积分
390
发表于 2020-4-25 10:48:57 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


设计标准及主要设计规范   (一) 设计标准   根据某中心区法定图则,某路定位为城市支路,依据《城市道路设计规范》其主要设计参数标准值和采用值如下:      序号 项目名称 单位 规范规定值 设计采用值   1 计算行车速度 Km/h 40~20 30   2 设超高最小半径 40 /   3 设超高推荐半径 m 85 /   4 不设超高最小半径 m 150 /   5 不设缓和曲线最小半径 m / /   6 平曲线最小长度 m 50 /   7 圆曲线最小长度 m 25 /   8 缓和曲线最小长度 m 25 /   9 最大纵坡推荐值(限制值) % 7 (9) 3.5   10 最小纵坡 % 0.3 0.3   11 最短坡长 m 85 85   12 凸型竖曲线极限(一般)最小半径 m 250(400) 7000   13 凹型竖曲线极限(一般)最小半径 m 250(400) 6000   14 竖曲线最小长度 m 25 247.8   15 机动车道宽度 m 3.5 3.5   16 路拱横坡 % 1.0~2.0 1.5   17 路面结构采用标准轴载 KN BZZ-100 BZZ-100   18 设计年限 年 15 15   19 桥涵设计荷载 城-B级 城-B级   20 抗震设防烈度 度 7      路线最大纵坡 <4% 3.5%    以下设计参数均须采用规范标准值设计。   路面结构设计轴载:BZZ—100KN标准   抗震设防烈度:7度   桥涵设计荷载:城—B级   设计年限15年。   (二) 主要设计规范   1.城市道路设计规范》(CJJ37-90);   2.《公路沥青路面设计规范》(JTG D50-2006);   3.《公路路基设计规范》(JTG D30-2004);   4.《公路路面基层施工技术规范》(JTJ 034-2000);   5.深圳市标准《深圳地区软基处理规范》(SJG04-96);   6.《公路软基设计规范》(JTJ013-95);   7.《道路交通标志和标线》(GB5667-1999);   8.《公路软土地基路堤设计与施工技术规范》(JTJ017-96);   9.《城市道路和建筑物无障碍设计规范》(JGJ50-2001);   10.《城市道路绿化规划与设计规范》(CJJ75-97);   11.《公路沥青路面施工技术规范》(JTJ032-94)   12.《道路交通标志和标线》(GB5768-1999)   13.《公路交通标志板技术条件》(JT/T279-1995)   14.《路面标线涂料》(JT/TJ280-1995)

第 1 张图
第 1 张图
第 2 张图
第 2 张图
第 3 张图
第 3 张图
第 4 张图
第 4 张图
第 5 张图
第 5 张图

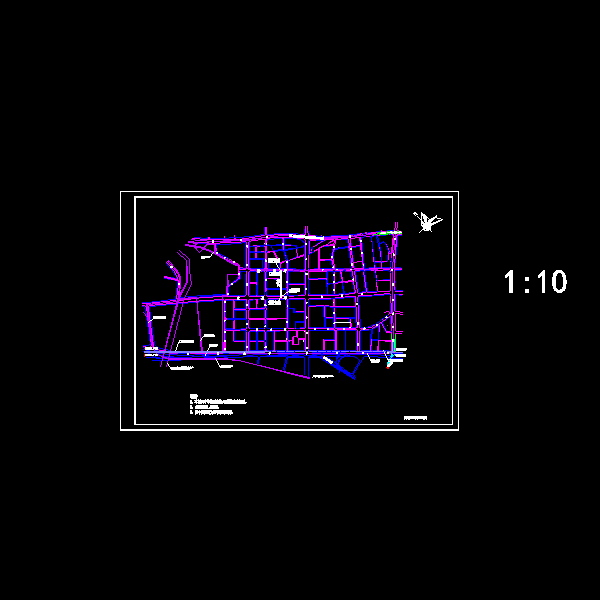

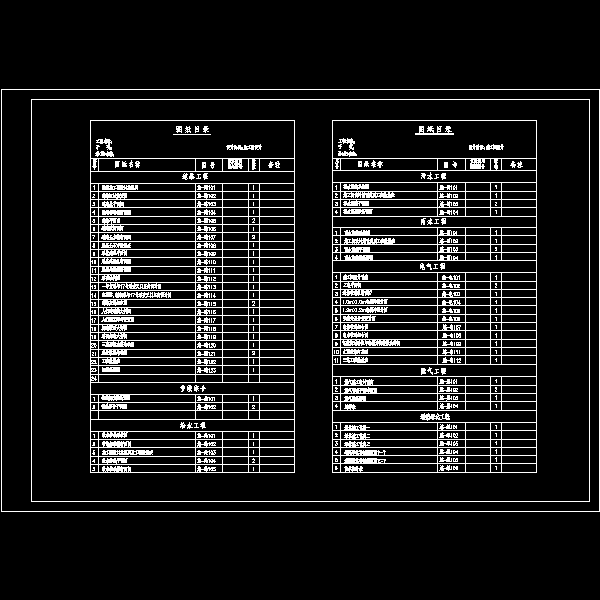

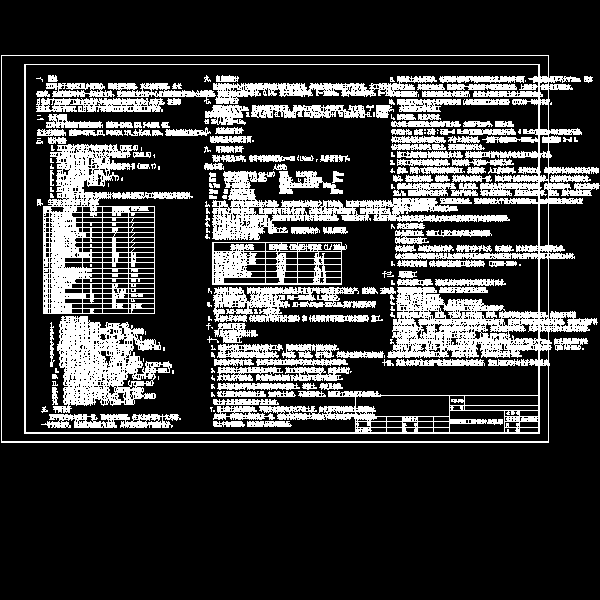

以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容
