铁路工程施工组织设计2012（线路长度236.8千米）

jxyy7788 · 发表于 2020-2-7 17:34:01

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

项目所在地：湖北,湖南
施工组织设计类型：实施
铁路等级：I级铁路
线路长度：236.8km
主体工程内容：特大桥
路基地基处理：换填土
路基支挡：混凝土挡土墙
轨道道床：有砟轨道
计划工期：25月
附图及附表：施工总平面布置示意图,总体施工组织形象进度图,施工进度计划横道图,施工进度计划网络图,组织机构图,工艺流程图,主要工程数量表,劳动力计划表,材料计划表,资金计划表,主要施工机具配置表,测量、实验和检测仪器设备表
编制时间：近代

附件详情

1．编制依据、编制范围及设计概况
1.1编制依据、范围、原则
1.2设计概况
2 .项目概要
2.1概况
2.2主要技术标准
2.3主要工程内容和数量
2.4征地拆迁数量、类别
2.5工程特点
2.6控制工程及重难点工程
3.建设项目所在地区特征
3.1自然地理特征
3.2交通运输情况
3.3沿线水源、电源、燃料等资源情况
3.4当地建筑材料的分布情况
4.施工组织安排
4.1建设总体目标
4.2施工组织机构
4.3总体施工安排和主要阶段工期
4.4施工准备和建设协调方案
4.5各专业工程工期
4.6工程接口及配合
4.7联调联试及运行试验
4.8施工总平面布置示意图（含线路平纵断面缩图）、总体形象进度图、横道图、网络图
5.大型临时工程和过渡工程
5.1大型临时工程
5.2过渡工程
5.3小型临时工程
6.重难点工程的施工方案
6.1xx特大桥（ZDK598+390.945）
6.2既有线换铺无缝线
7．施工方案
7.1施工准备
7.2项目概要

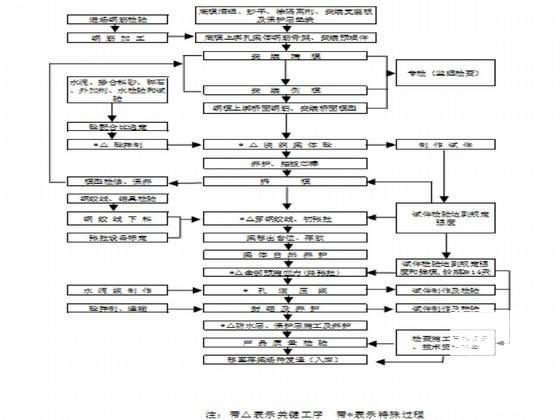

7.3 混凝土梁预制

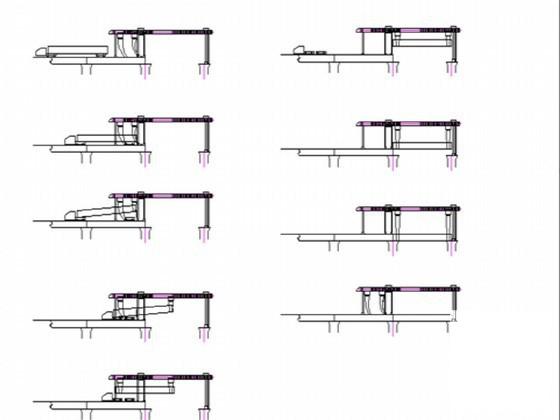

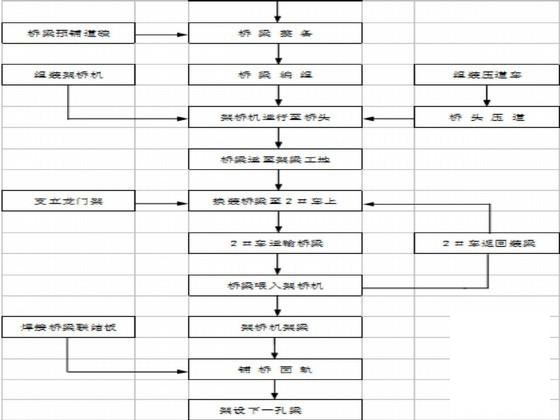

7.4架梁工程

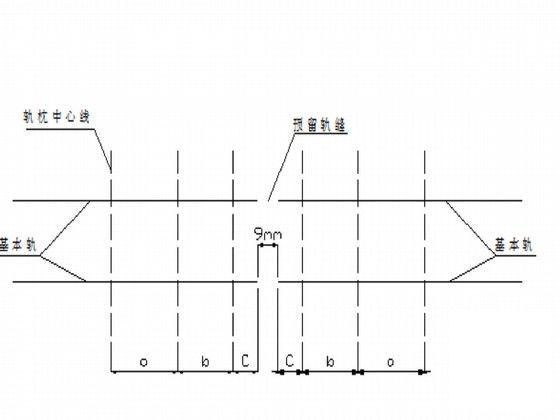

7.5铺轨工程
8.资源配置方案
8.1主要工程材料设备采购供应方案
8.2物资管理措施
8.3确保材料质量的措施
8.4投资计划
9.管理措施
9.1标准化管理措施
9.2质量管理体系与措施
9.3安全管理体系与措施
9.4工期保证体系与措施
9.5投资控制体系与措施
9.6环境保护管理体系与措施
9.7文物保护措施
9.8节约用地措施
9.9冬雨季施工措施
9.10职业健康安全管理体系与措施
9.11“架子队”管理措施
9.12已完工程和设备的保护措施
10.临时工程要求
11.引用的设计文件与施工规范
11.1设计文件
11.2施工规范

附件详情

【主要技术标准】
铁路等级：I级。
正线数目：双线。
限制坡度：XX局管段6‰。
最小曲线半径：一般地段2000米，困难地段1600米，个别地段1200米。引入XX、XX枢纽（地区）维持既有标准。
牵引质量：5000吨。
牵引种类：电力。
机车类型：SS7D、HX2B。
到发线有效长度：1050米。
闭塞方式：自动闭塞。
【主要工程内容和数量】
全长236.8km
（1）正线铺轨219.21公里，站线铺轨19.38公里。
（2）全线运架梁794孔。
（3）XX铺架基地的架设。
【工程特点】
（1）工期紧，任务重。
（2）临近既有线施工。
（3）环保水保要求高。
工期：25个月

重难点工程的施工方案
1、特大桥
本次新建二线桥位于左侧绕行段，中心里程ZDK598+390.94，桥全长1747.52m，桥梁有1278.413m段位于曲线半径为600m的曲线上，上部结构为53-32m后张法预应力混凝土简支T梁，依次以一跨32m简支梁上跨XX上行线、XX下行线及XX联络线。
2、既有线换铺无缝线
既有线更换无缝线路共约49.6km。既有线换铺无缝线路均为要点施工，时间紧，任务重，列为本标段施工重点。
……
轨道工程施工方案

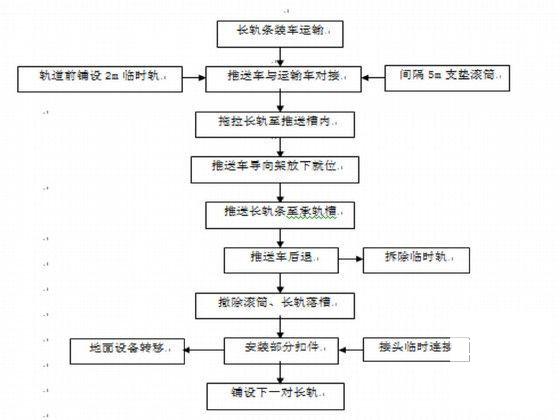

全线正线轨道工程总体方案是采用机械施工，长轨铺设采用换铺法。过渡轨排及桥上短轨排在XX铺架基地组装，火车运至施工现场。桥上轨排采用架桥机铺设，其余地段采用铺轨机铺设。长轨条在XX铺架基地临时存放，换铺前用专用的运输车火车运至施工现场。采用机械换铺。同时回收工具轨至指定地点。
站线铺轨采用人工铺设方式完成。
……
硫磺锚固作业施工工艺
7.5.3.1硫磺锚固方法
该项目轨枕锚固采用反锚法进行锚固；螺旋道钉用模具定位，硫磺砂浆熔液从枕底注入孔内，凝固后翻正脱模。采用正锚时，预留孔底部应塞紧密，严防漏浆，硫磺砂浆熔液从枕面注入孔内后，螺旋道钉应即左右旋转缓慢垂直插入孔内定位;
……
共计206页（20）
