一份高速公路跨线桥设计dwg格式CAD图纸(预应力混凝土)

rruuikkjj

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

某高速公路跨线桥全套设计文件，桥梁博士计算，桥梁设计师出图。包含了地质情况报告书和路线资料以及计算书。 　　 附件详情： 　　 某高速公路跨线桥及连接线位于某县西南，横跨某高速公路，西至某亲水山庄，东接某县环城南路。该桥为新建桥梁，跨径为1×32米预应力混凝土箱梁；桥梁全长37.87米，桥梁角度为25°。 　　 桥梁建筑结构形式：桥梁上部结构：采用1×32m预应力混凝土小箱梁。桥面铺装厚度13 cmC50防水混凝土。桥梁下部结构：桥台采用实体式薄壁桥台，钻孔灌注桩基础。 　　目录： 　　设计说明 　　全桥工程数量表 　　桥位平面图 　　桥型布置图 　　桩位平面图 　　箱梁典型横断面 　　箱梁一般构造图 　　箱梁钢束构造图 　　箱梁钢筋构造图 　　现浇桥面板钢筋构造 　　端横梁钢筋构造 　　梁端封锚钢筋构造 　　梁端锚下加强钢筋构造图 　　预应力锚具构造图 　　桥面铺装构造图 　　板式橡胶支座安装图 　　0号桥台一般构造图 　　1号桥台一般构造图 　　桥台盖梁钢筋构造图 　　0号桥台背墙钢筋构造图 　　1号桥台背墙钢筋构造图 　　0号桥台台身钢筋构造图 　　1号桥台台身钢筋构造图 　　0号桥台垫石挡块钢筋构造图 　　1号桥台垫石挡块钢筋构造图 　　承台钢筋构造图 　　桩基钢筋构造图 　　声测管构造图 　　搭板一般构造图 　　搭板钢筋构造图 　　人行道栏杆构造图 　　栏杆构造图 　　伸缩缝构造图 　　 　　

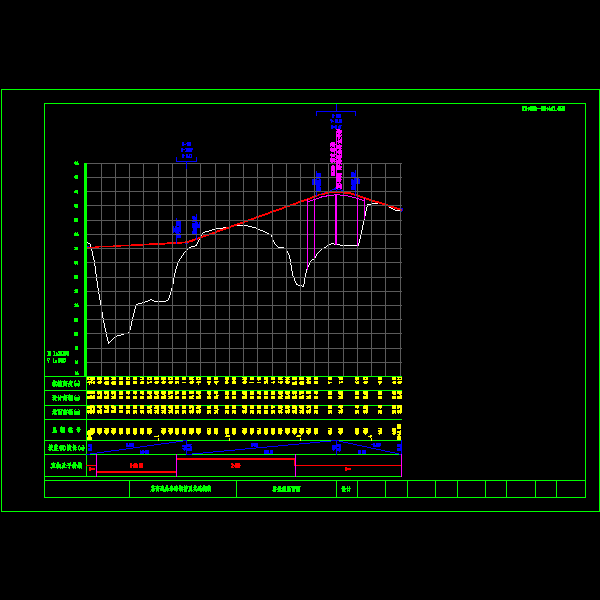

第 1 张图

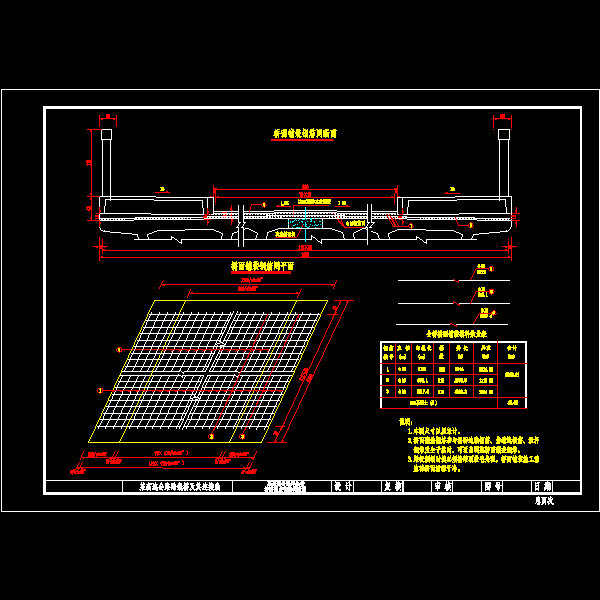

第 2 张图

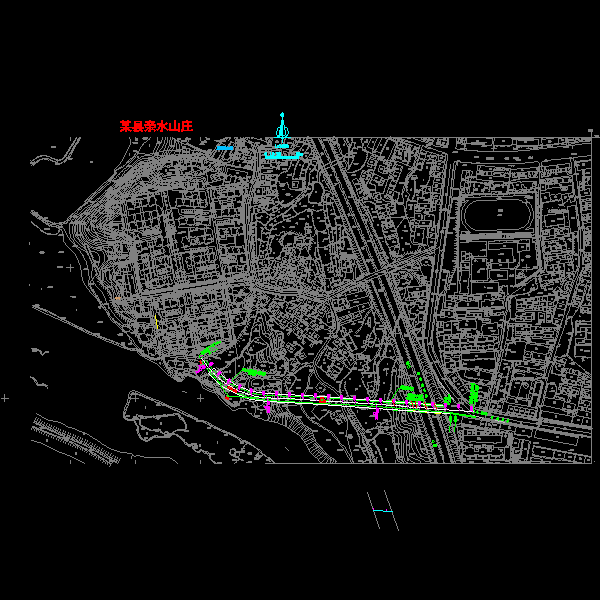

第 3 张图

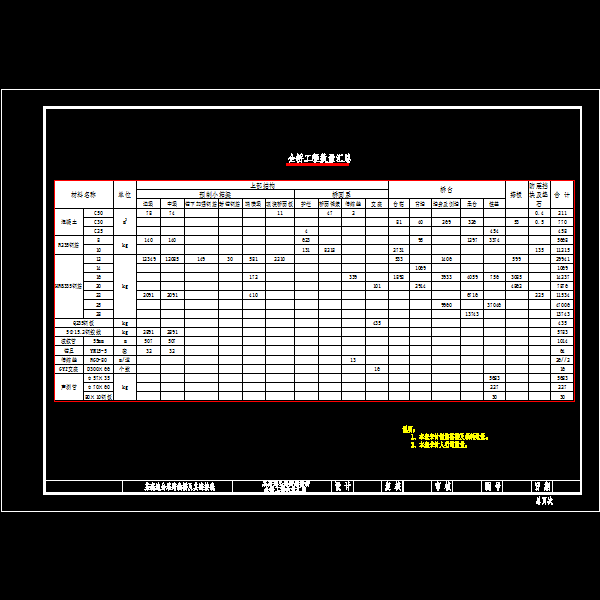

第 4 张图

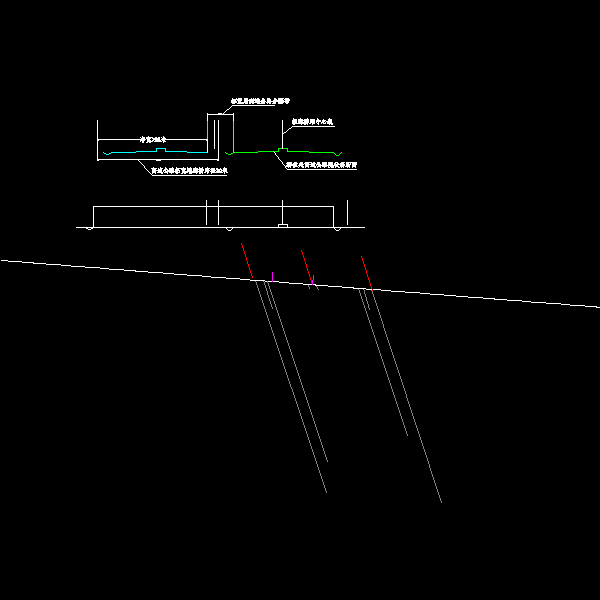

第 5 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
