一份一块板形式城市支路照明工程CAD施工方案图纸（12张）(标准横断面图)

ddxxssss

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

设计内容： 　　 1、平面设计：该资料为道路照明工程设计图，道路设计范围和线形同初步设计，全线共设一个圆曲线，半径为800m，其余路段均为直线型。施工范围全长约654m，红线宽20m。 　　 路口拓宽：设计环岛路与方桥路、电子路交叉口考虑渠化拓宽设计，拓宽形式为进口道拓宽红线3m，交叉口两侧展宽段长度按红线，分别为55.98m和55m，电子路交叉口两侧展宽段长50m，渐变段均为30m，具体详见《道路平面图》及《交叉口拓宽标准横断面图》。 　　 2、横断面设计：横断面设计同初步设计，具体分幅为：3m人行道 14m机非混行车道 3m人行道=20m，为一块板形式。 　　...... 　　设计于2014年，共12张CAD设计图。

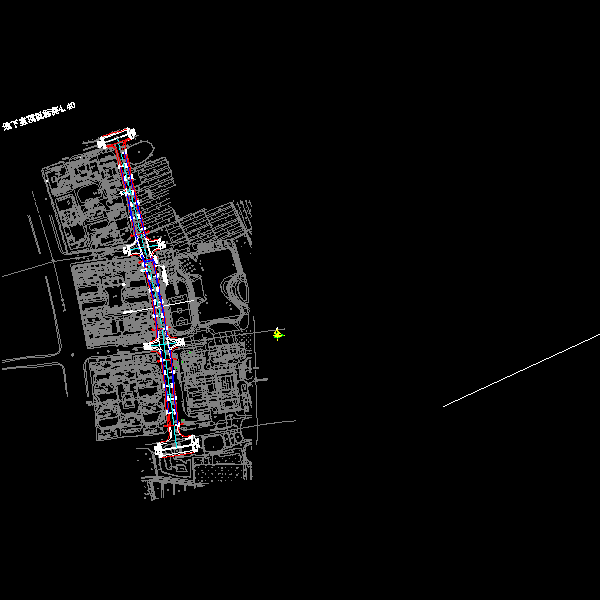

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
