[钢管混凝土拱桥]大跨径钢管拱自密实混凝土施工工法（级）

tyuxxjjgg

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

附件详情：

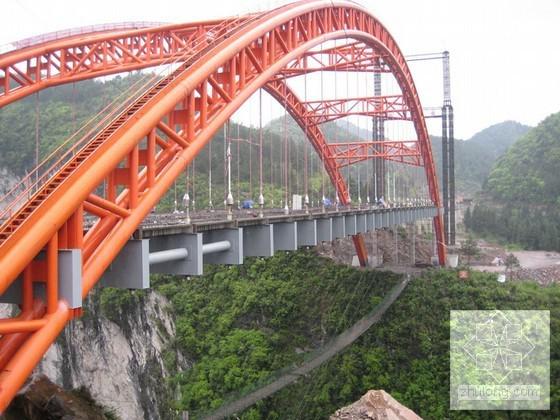

xx大桥为主跨368m的连续自锚中承式钢管混凝土拱桥，在灌注钢管主弦管内混凝土时采用泵送顶升法将自密实混凝土从两端自拱脚同时灌注至拱顶，保证了钢管混凝土的浇注质量。为了在钢管混凝土拱桥施工中，做到技术先进、经济合理、质量可靠、安全适用，根据工程实际应用情况及经验，编制本工法。
......
工法特点：
1.施工操作简便，不需要复杂的机械设备。
2.减少工序环节，混凝土浇注速度快，降低劳动强度，加快了施工进度。
3.混凝土施工不需要振捣，直接利用混凝土的自密性能和顶升的压力自然密实，保证施工质量。
4.施工安全度高，减少工人高空作业时间。
......
适用范围：
本工法适用于各类钢管混凝土拱桥主弦管内的自密实混凝土灌注施工。
......
工艺原理：
泵送顶升法 施工工艺 就是在钢管拱主弦管两半跨的下部管壁上开孔，两边都用输送管连接输送泵，利用输送泵的泵压将自密实混凝土连续、对称地压注至钢管拱内，直至两半跨钢管内混凝土在拱顶汇合密实。
......
资料，共9页。

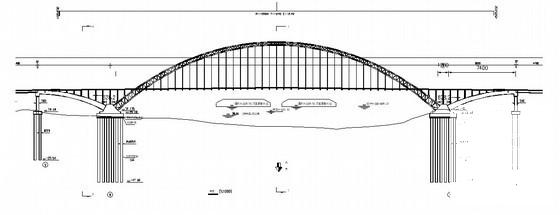

大桥主桥布置图

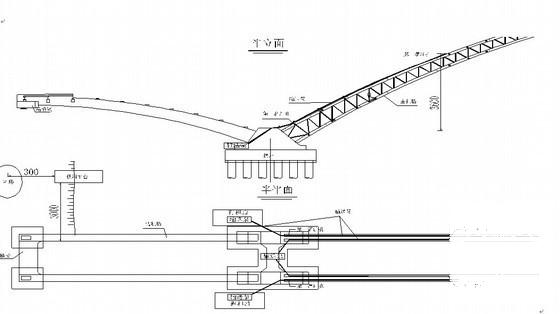

灌注基本情况图

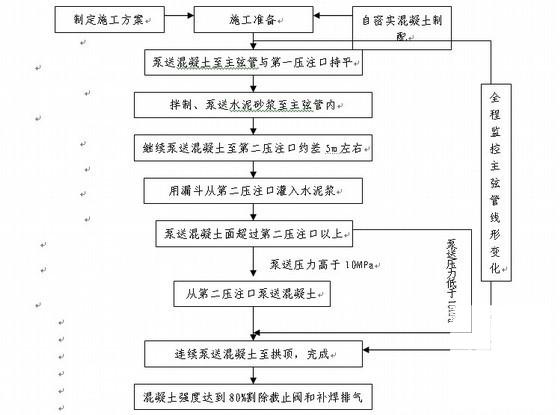

工艺流程图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
