一份城市地铁轨道普通扣件铺设CAD图纸（知名大院）(防锈处理)

ggjjkkxx · 发表于 2020-4-18 14:56:43

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

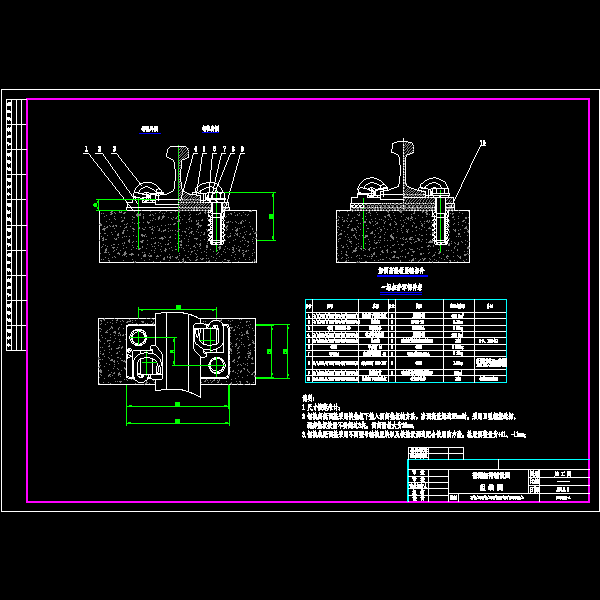

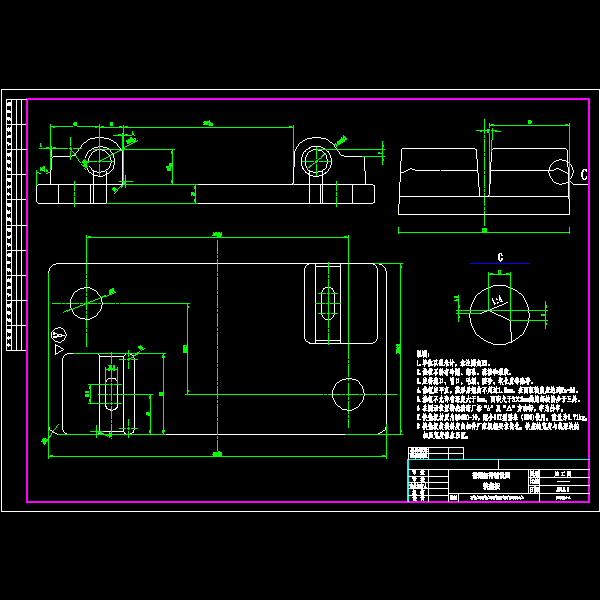

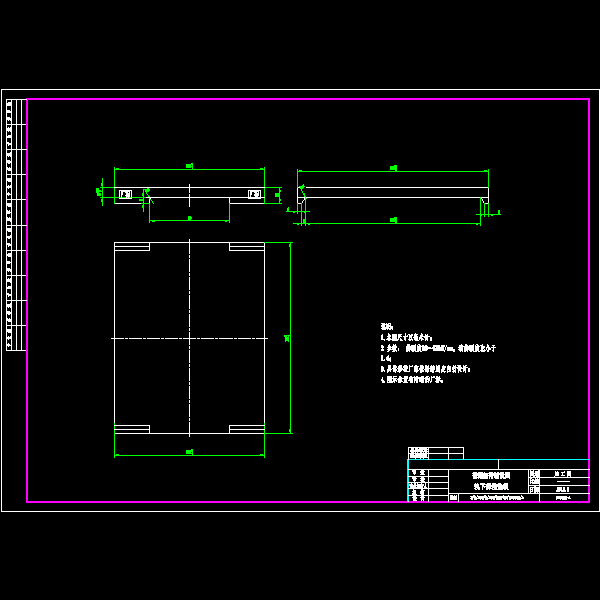

设计参数：　　（1）设计最大垂向荷载40kN，最大横向荷载30kN；　　（2）节点综合垂向静刚度：25～45kN/mm；　　（3）设计扣压弹程：13mm；　　（4）一组扣件的扣压力不小于22kN；　　（5）高低调整量： mm；　　（6）轨距调整量： mm；　　（7）钢轨对道床的绝缘电阻>15Ω·km，扣件工作电阻>106/Ω；　　（8）扣轨弹簧扣压部经5×106/次疲劳试验，其永久变形≤1mm；　　（9）扣件组装疲劳试验：在设计横向水平荷载条件下，3×108/ 次疲劳试验通过，扣件各零部件（含调高垫板）无明显损伤，双边轨距扩大≤6mm，螺纹套管的抗拔力＞60kN，弹性垫板厚度永久变形＜0.7mm，垫板刚度变化率≤15%；扣件通过组装疲劳试验后，方可上线使用; 　　（10）扣件各个部件的性能参数应有试验报告为依据；　　（11）扣件铁件部分按《用户需求书》的要求进行防锈处理。　　（12）批量生产前，应与桁架枕进行组装试验，确保标准工况下的轨距为1435mm。　　…… 　　共计12张，设计于2015年
