环形高架桥主桥模板施工方案91页(验算书)(混凝土结构)

[复制链接]

0

主题

0

帖子

927

积分

超级版主

Rank: 8Rank: 8

积分
927
发表于 2020-4-7 20:23:21 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


附件详情

  • 第一章 编制依据1
  • 第二章 项目概要1
  • 一、高架桥主桥混凝土结构各层标高1
  • 二、墩柱主要参数2
  • 三、箱梁主要截面尺寸7
  • 第三章 施工部署8
  • 一、施工顺序8
  • 二、施工区段的划分8
  • 三、施工准备9
  • 第四章 模板选型11
  • 第五章主要施工方法及技术措施13
  • 一、模板施工的目标和原则13
  • 二、模板施工13
  • 三、模板的安装与拆除49
  • 第六章 质量保证措施53
  • 一、质量要求53
  • 二、质量保证措施54
  • 三、 质量通病 防治措施55
  • 第七章安全保证措施55
  • 一、安全施工55
  • 二、文明施工57
  • 第八章模板支撑体系验算57
  • -主桥箱梁支撑架体及模板木枋验算书
  • -引桥箱梁支撑架体及模板木枋验算书
  • -过路门架计算书

附件详情

高架桥主桥混凝土结构各层标高:地下一层结构标高:-5.875 ~ -6.225;一层箱梁面结构标高:-0.31~-0.461;二层箱梁面结构标高:7.19~7.033。荷载等级:城-A。全桥共17联:3X18+3X18+3X18+3X18+3X18+2X30+2X36+2X36+(36+54+36)+2X36+2X36+2X30+3X18+3X18+3X18+3X18+3X18。上部结构采用钢筋混凝土连续箱梁及预应力混凝土连续箱梁,下部结构采用柱式墩,墩台采用桩基础。
高架桥一层依据变形缝划分成三联、每联为一个管理分区。引桥承台采用砖胎模施工,地下停车场桩承台采用240砖胎模及木模板结合施工,挡墙采用木模板,普通钢管 脚手架 支撑,对拉螺杆加固。柱模板:采用定型钢模板。箱梁模板:主桥二层箱梁外侧模采用大模板施工。
总体施工顺序:桩基础→承台→一层墩柱→一层一、二、三联 箱梁→ 二层墩柱→二层二联箱梁→二层一、三联箱梁。
……共计91页,

引桥墩柱钢模加工图

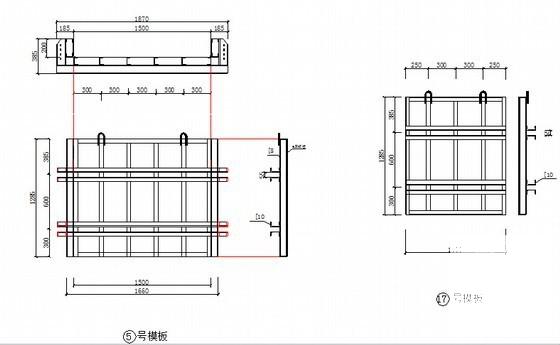

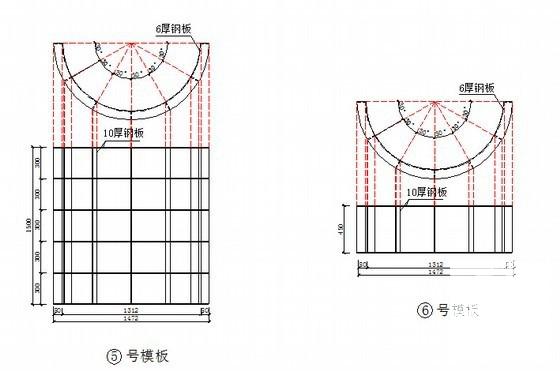

5号及7号模板

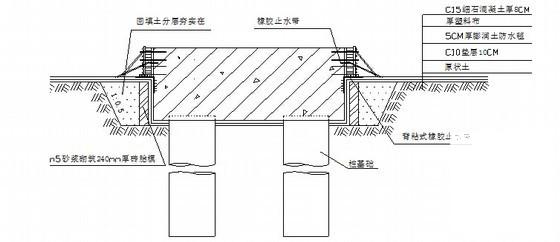

主桥承台模板加固示意图

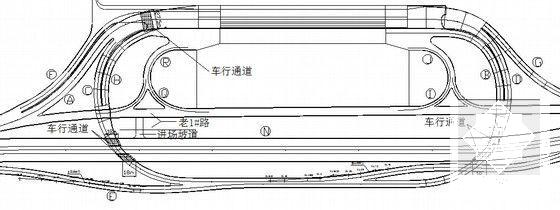

门架分布图

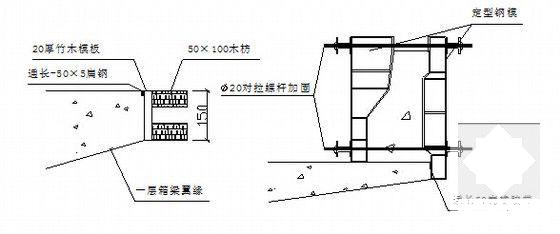

护拦模板施工示意图

箱梁模板安装图

引桥A、C匝道支架平面

图9

大模板设计图

二层主桥墩柱参数表

主桥墩柱参数表

混凝土模板施工方案 - 1
第 1 张图
混凝土模板施工方案 - 2
第 2 张图
混凝土模板施工方案 - 3
第 3 张图
混凝土模板施工方案 - 4
第 4 张图
混凝土模板施工方案 - 5
第 5 张图
混凝土模板施工方案 - 6
第 6 张图
混凝土模板施工方案 - 7
第 7 张图
以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容

温馨提示:该资料由网友于2020-4-7 20:23:21上传分享,您可以下载该资料进行学习和参考,如有侵权内容或者违法行为,请及时联系站长删除,如有疑问,您可以在方案设计专区发帖交流相关知识。

附件2099v11ecwffs2c0f11s11c.rar

2.44 MB

下载  售价: 100 积分    赚积分
