主桥上部设计CAD图纸(预应力混凝土)(dwg)

kack5566 · 发表于 2020-6-22 22:10:11

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

附件详情

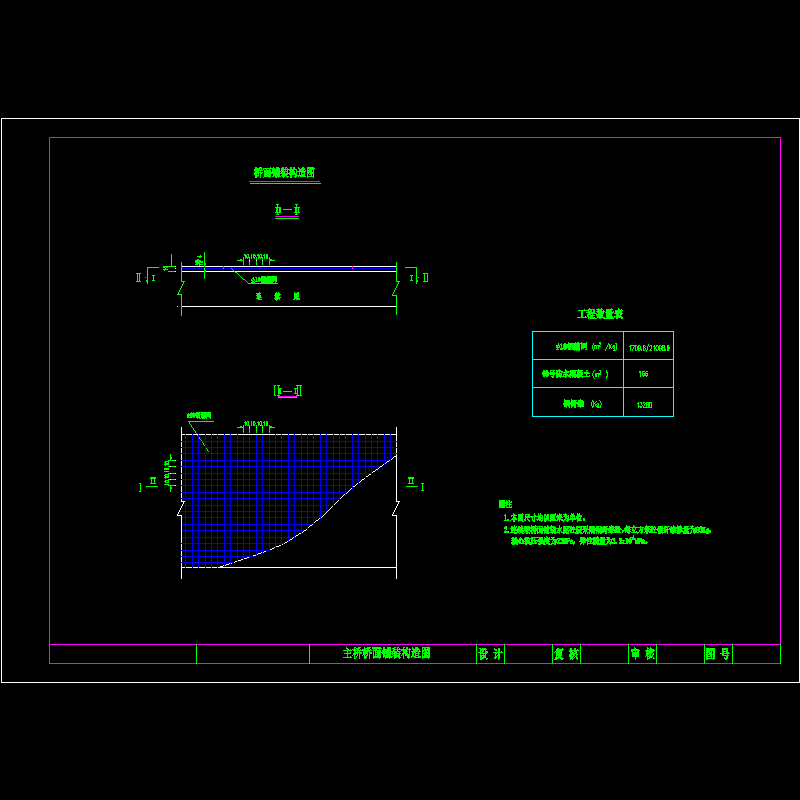

箱梁一般构造图
箱梁纵向预应力钢束布置图

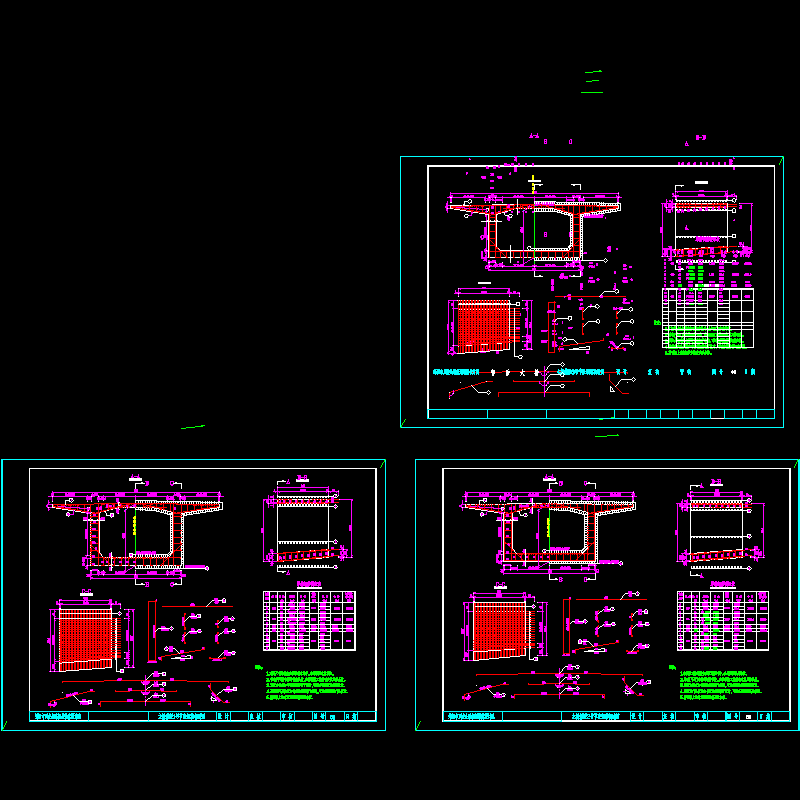

截面预应力钢束布置图

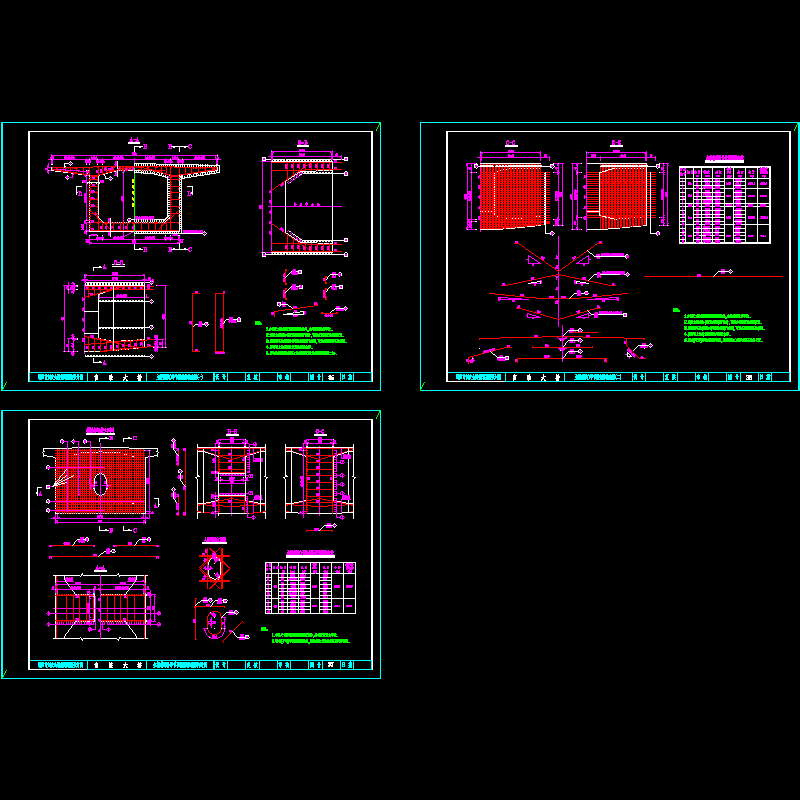

箱梁横向预应力筋布置图
预应力管道定位钢筋布置示意图

附件详情

1、结构构造
上部结构为三跨预应力混凝土连续梁，其跨径组合为45m 76m 45m，采用单箱单室截面，单箱顶宽11m，底宽6m，两侧悬臂长2.5m，主墩支撑处箱梁中心梁高4.4m，跨中箱梁中心梁高2.0m，梁高以半立方抛物线变化。箱梁顶面设置双向1.5％横坡，顶板厚0.28m，悬臂板端部厚0.18m，根部厚0.6m；腹板厚0.42m～0.62m，底板厚0.25m～0.65m，也以半立方抛物线变化。横隔板分别设在中支点、边支点，厚度分别为1.8m和1.2m，各横隔板均设置了人洞以便施工。
箱梁腹板上设有通风孔，一般设在梁段的中心部位，可根据实际情况作适当调整。

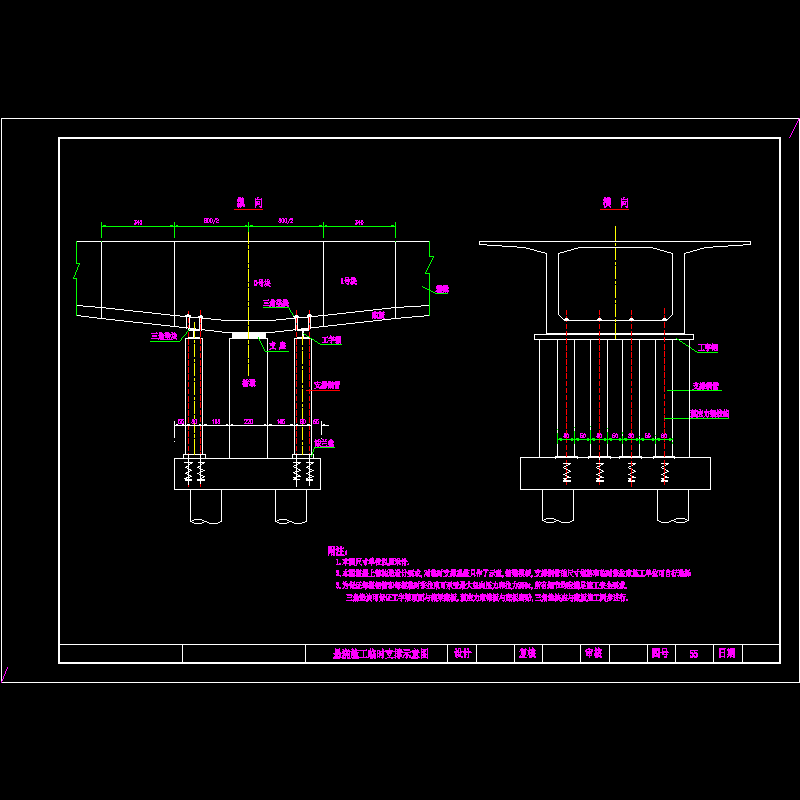

箱梁O号段长8m，在支架上浇注。两侧各有9个节段，梁段数及梁段长度为5×3.4m和4×4m。1号～9号梁段采用挂篮悬臂浇注施工，悬臂浇注梁段最大控制重量93t，挂篮控制重量40t。主桥共有3个合拢段，即两个边跨合拢段和1个中跨合拢段，合拢段长均为2m，在吊架上浇注。边跨现浇段长5.92m，在支架上浇注。
箱梁为两向预应力结构，分纵向预应力束、桥面板横向预应力束。

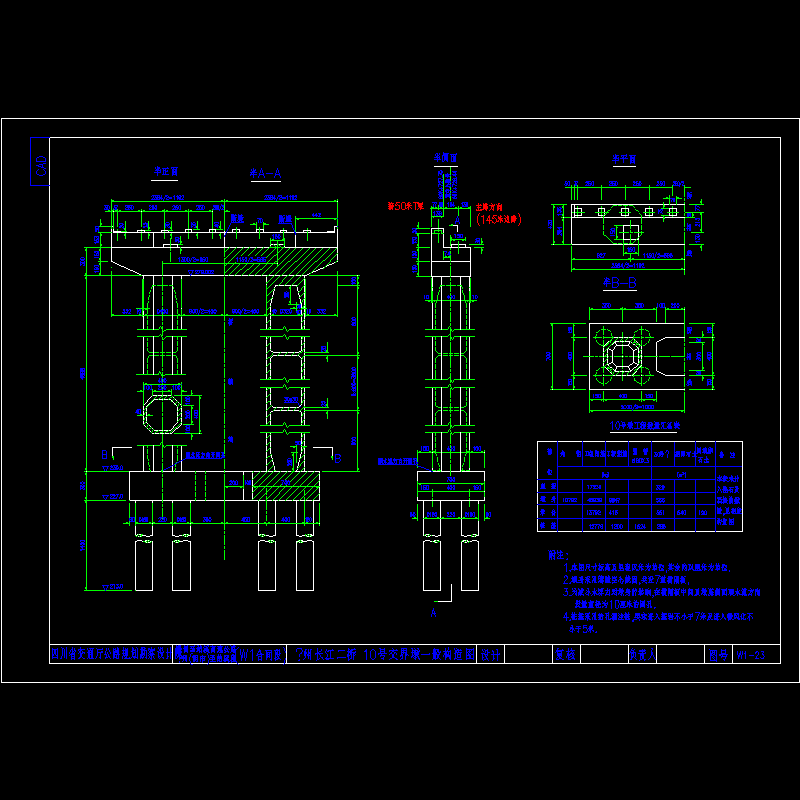

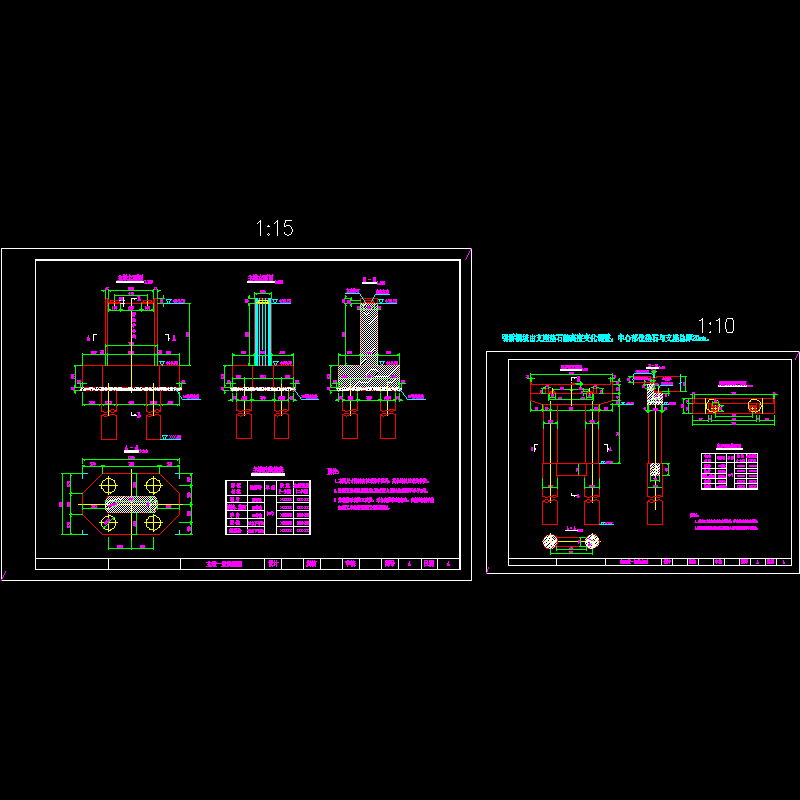

立面

立面布置图

劲性骨架
