第三章、详细施工方案及 施工工艺 、方法
3.1、施工测量
3.1.1、施工控制测量
为确保打洞高架桥位置准确无误，在施工放样前复测设计提供的平面控制网和高程控制网，并根据需要加密平面及高程控制网，以便在整个施工期间针对本桥施工进行测量控制，同时所有控制测量成果及计算资料均报监理工程师签认…………
3.1.2、平面控制系统
采用导线测量的方法复测设计单位提供的导线网，建立四级平面控制系统，仪器采用拓普康GPT-3002LN全站仪。导线点平面控制网建立后，水平角及距离应进行平差，并以平差后坐标反算的角度及边长作为成果。内业计算数字取值精度要满足规范要求…………
3.2、T梁预制
3.2.1、试验
T梁开工前，应对用于该工程的原材料进行抽样检验。严格控制不合格的原材料进入现场。对于水泥等重要结构部位的材料、除按业主的指令到指定的供应商购买，严格检验其是否附有质检标志及出厂证明外，还应按相应规范要求进行取样检验…………
3.2.2、施工方法
本桥主梁由预制预应力砼T梁和现浇砼桥面板组合而成。采用先简支、浇筑连续段砼、张拉和桥面砼，拆除临时支撑，形成连续梁。本桥共有后张法预应力T梁180片，整体施工方案是采用集中预制和架桥机架梁…………
（1）后张台座采用30cm厚、C25砼浇筑，台座两端因梁板张拉后受力集中较大，故基础进行加大加宽处理。砼台座表面上铺平钢模，保证T梁底板平整度在合格范围内…………
（2）模板
T梁侧模采用整体钢模板，T梁两端预应力锚固位置螺旋筋、波纹管、构造筋密布，砼不易振捣密实，T梁两端外侧模各设一台附着式振动器加强振捣，同时该区段砼集料尺寸不超过两根钢筋净距的一半，保证锚垫板下砼密实。模板在拆卸后，及时将表面清理干净，涂抹脱模剂。模板制作须考虑每片梁的不同尺寸（桥位于圆曲线和缓和曲线上），梁按上述模板预制后须编号，预制顺序及存梁须考虑吊装顺序及方便…………
（3）钢筋绑扎、预应力筋安装
钢筋在加工棚加工制作，然后运到台座上现场绑扎，严格控制好保护层厚度，保证无露筋现象。预应力钢铰线加工采用高速砂轮切割机，下料长度包括工作长度。钢绞线编束时每隔1～1.5m绑扎一道铁丝，然后挂牌堆放，注意防水，防锈…………
预应力管道采用波纹管成孔，在安装前应作受力和灌水试验，以检查有无渗漏现象，确无变形、渗漏方可使用。波纹管的安装在T梁腹板钢筋安装好后进行，先在腹板钢筋上根据设计图给定的设计安装高度焊接定位钢筋，再安波纹管，波纹管接头用黑胶布捆扎密实，确保不漏浆。波纹管位置按坐标放出，每隔50cm用定位钢筋以铁丝绑扎固定，误差不超过0.5cm，避免管道在浇筑过程中产生移位。钢铰线宜在砼浇筑前穿入波纹管内，砼浇筑完成，可来回牵拉钢铰线，检查有无堵管…………
（4）砼浇筑、养护
模板、钢筋、管道、锚具和预应力钢筋经工程师验收后，方可浇筑砼。砼采用集中拌和，一片梁一次浇筑成形，浇筑砼时可按先浇筑底板砼，然后浇筑腹、顶板砼的次序进行，但必须保证底、腹板之间不出现施工缝（即在底板砼初凝前浇筑腹板顶板砼）。在振捣时，附着式振动器应按砼浇注顺序及时振捣。为避免孔道变形，不允许振捣器触及套管。T梁顶面用木蟹收平，在砼初凝后将T梁顶面横向拉毛，以利桥面砼铺装时结合…………
砼养护是保证砼质量的重要环节，待砼终凝后，盖上麻（草）袋，洒水养护。在冬季施工时根据工程进度需要采用蒸汽养生，加快进度…………
（5）预应力张拉
预应力张拉采用张拉力和引伸量进行双控,以张拉力为主，以引伸量进行校核 。张拉前应对张拉设备进行校准、标定，并计算出理论引伸量、张拉油压。在砼强度达到85%后且混凝土龄期不小于7天，开始张拉。钢束张拉采用两端同时张拉，设计锚下张拉控制应力0.75fpk=1395MPa,张拉程序：
50%N2→100%N3→100%N2→100%N1
预应力束孔道要求锚垫与锚束垂直，扩孔中心与束孔中心、锚固中心与垫板中心均应同心。预应力张拉经分级加压至设计值后，量测引伸量，实际引伸量值与理论引伸量值的误差应控制在6%以内，在测定引伸量时应扣除非弹性变形引起的全部引伸量值。（张拉过程中随时注意上拱度的变化，张拉时弹性上拱误差控制范围为+0.5cm。）当实测引伸量与理论引伸量比较超出规范规定时，应暂停、查找原因…………
（6）孔道压浆
T梁预应力张拉完毕后，应尽快进行压浆。在灌浆前，先吹入无油份的压缩空气清洗管道，然后用C50水泥浆以0.5～0.7Mpa的恒压由管道最低点注入，并使水泥浆自出气孔流出，直到流出的稠度达到注入稠度，并持压不小于2分钟，然后将出气孔逐一封闭，再浇筑封锚砼。在浇筑封锚段砼前须将预制板端部砼结合面浮浆清凿干净，砼浇筑、振捣时特别要注意并采取必要措施保证锚具附

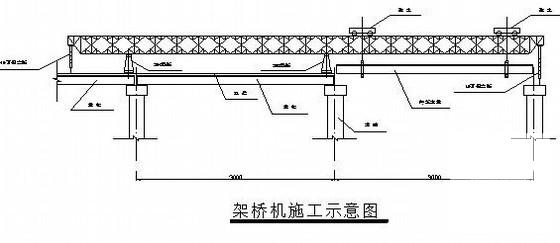

第 1 张图

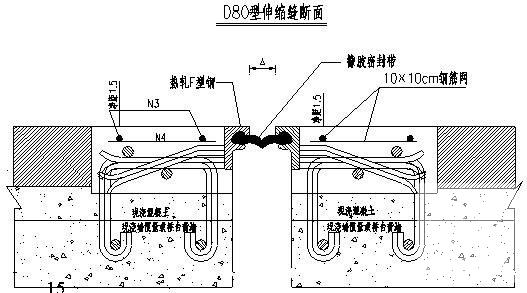

第 2 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
