空心板吊装施工方案（30m32页）

bbnnxx · 发表于 2020-4-4 18:01:41

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

附件详情

一、编制依据
二、项目概要
(一) 项目概况
(二) 预制空心板梁概况
三、施工部署
(一) 施工总体安排
(二) 施工计划安排
四、施工准备
(一) 人员配备
(二) 技术准备
(三) 现场准备
(四) 材料机械准备
五、空心板梁运输方案
(一) 空心板梁装车及运输
(二) 运输线路
六、架梁施工方法
(一) 设备选型
(二) HDJH30/1002(A)型架桥机功能介绍
1、用途介绍
2、技术参数
3、主要组成结构及功能
(三) 吊绳选用
(四) 具体施工方法

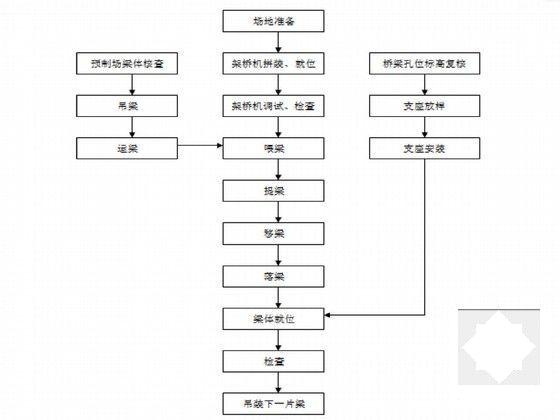

1、施工工艺流程
2、架梁顺序
3、架桥机安装
4、架桥机试车

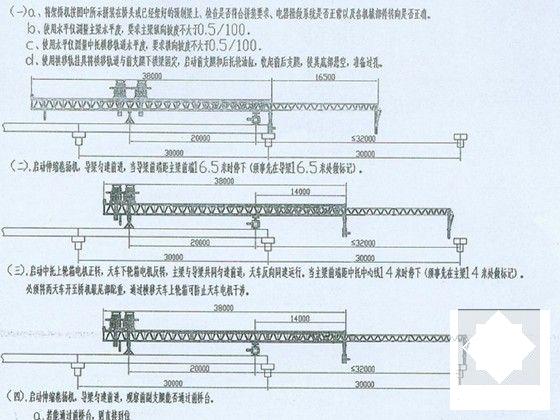

5、架桥机过孔
6、过孔抗倾覆计算
7、喂梁
8、预制梁的架设
9、预制梁架设注意事项及故障排除
七、附属工程施工
(一) 附属工程施工方案
(二) 施工安全防护措施
八、质量保证措施
(一) 质量保证体系
(二) 质量控制方法
1、技术交底
2、过程控制
3、板梁运输、吊装质量措施
4、板梁安装质量保证措施
九、安全保证措施
(一) 跨线施工安全措施
(二) 架桥机安全操作规程
(三) 指挥
(四) 过孔及支垫
十、应急救援预案
(一) 应急抢险救援指挥机构
(二) 事故抢险救援职责
(三) 事故应急救援保证
(四) 关键工程安全保证措施
1、危险源辨识
2、针对性安全措施
3、抢险救援

附件详情

预制空心板梁概况
XX桥引桥及跨线桥上部结构均采用30m预制空心板梁，XX桥引桥桥跨布置为北岸5×30m+南岸4×30m，其轴号范围为北岸Z1～Z6、南岸Z11～Z15，分左右幅，每幅8片梁，其中中梁6片、边梁2片。跨线桥桥跨布置为5×30m，分左右幅，每幅13片梁，其中中梁10片，边梁3片。主河桥总计144片梁，跨线桥总计130片梁，共计274片梁。

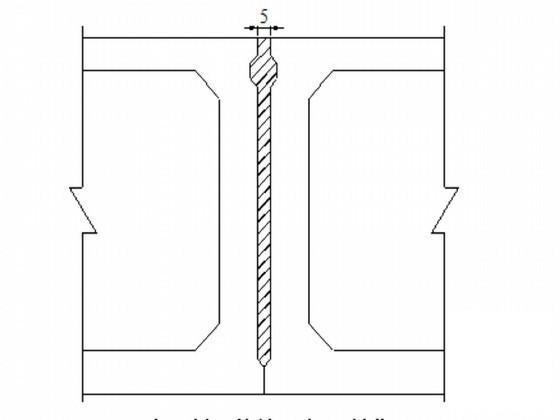

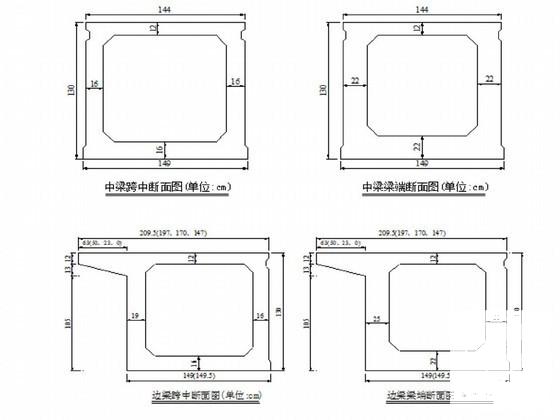

空心板梁标准梁长29.96m，梁高1.3m，梁底宽1.49m和1.495m两种，梁顶宽1.44m、1.47m、1.70m、1.97m和2.095m五种。顶板厚12cm，腹板厚为中间16cm，两端头3m段22cm，底板厚为中间16cm，两端头3m段22cm，变截面段长2m。空心板梁体砼均为C50，单片梁最重74.63t(翼板长50cm边梁)。
【内容节选】
空心板梁运输方案
(一) 空心板梁装车及运输
1、空心板梁装车方法
空心板梁采用梁场2台50T龙门吊将板梁吊起装车。首先将运梁平板车开到指定的装车位置，然后用龙门吊将存梁区已经编号的待架板梁吊起，徐徐放到平板车上。

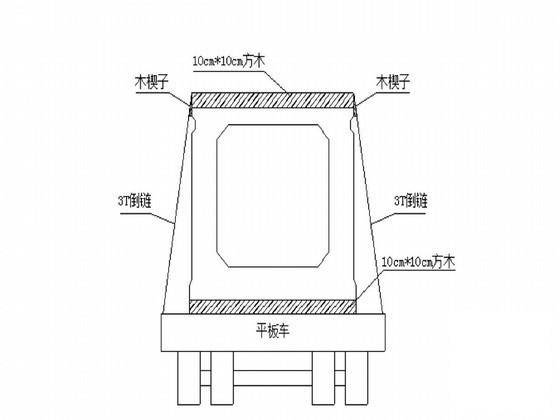

在吊放过程中，注意对梁体进行保护，小心轻放，板梁支承点下放置草垫、橡胶垫等支承物并用倒链、钢丝绳、木方等绑扎牢固。
……

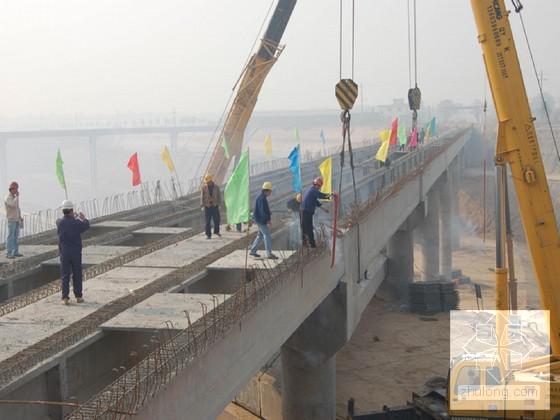

架梁顺序
(1)XX跨线桥
总体架梁顺序为：从E6桥台向E1桥台架设(大里程→小里程)，先架设右幅，后架设左幅，逐跨完成。
每幅架设顺序为：先架7#中梁，再对称架6#和8#中梁，然后按序架1#边梁、2#边梁、3#边梁、4#中梁及5#中梁，最后按序架13#边梁、12#至9#中梁。
……
喂梁时需要注意以下几点：
(1) 前炮车要担在预制梁前端部向内约1～2m处，在允许的情况下可尽量往后担，更有利于喂梁，但不能超过3m。前天车提梁后，将前炮车移出，为后炮车让出位置。
(2) 运梁炮车在向架桥机交梁时，运梁炮车的速度应与天车同步，否则天车被推、拉均属危险动作。
(3) 运梁炮车的从车方向盘应设置在左、右边侧，不可居中设置，以避免与预制梁干涉。
(4) 运梁炮车的高度应满足桥机喂、提梁的需要……
……
共计32页
