50 80 50m特大桥连续梁施工方案（三向预应力体系）

jxyy7788 · 发表于 2020-4-4 10:46:26

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

附件详情

1. 编制依据
2. 项目概要
2.1 工程简介
2.1.1 下部结构
2.1.2 连续梁结构
2.1.3 预应力体系
2.2 工期要求
2.3 施工材料
2.3.1 混凝土
2.3.2 预应力材料
2.3.3 钢筋
2.3.4 支座
2.3.5 防护墙预埋钢筋
2.3.6 接触网立柱基础预埋件
2.3.7 综合接地端子
2.3.8 竖墙预埋钢筋
2.3.9 桥面保护层
2.3.10 预埋泄水管及管盖
2.3.11 通风孔
2.3.12 防移落梁预埋件
2.3.13 检查孔预埋件
2.4 工程数量与工程材料
3. 施工方法
3.1 0#块
3.2 悬灌段
3.3 直线段
3.4 合拢段
4. 施工总流程
5. 资源配置
5.1 材料
5.2 设备
5.3 人员
6. 工期安排
7. 施工方案
7.1 0#块施工
7.1.1 临时固结
7.1.2 托架搭设

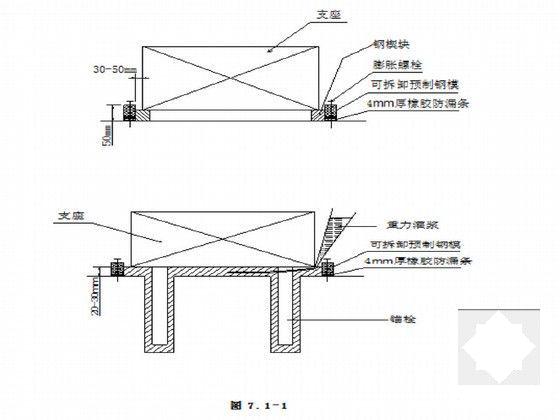

7.1.3 支座安装
7.1.4 托架预压
7.1.5 底模板安装
7.1.6 侧模板安装
7.1.7 底、腹板钢筋及预应力孔道安装
7.1.8 内模及端模安装
7.1.9 顶板钢筋、预应力筋及预应力管道的安装
7.1.10 梁体混凝土灌注
7.1.11 预应力施工
7.1.12 孔道压浆及封锚
7.1.13 0#块施工关键及保证措施
7.2 悬灌段施工
7.2.1 挂篮安装及荷载试验
7.2.2 挂篮及底模、外模校正
7.2.3 绑扎底、腹板钢筋；安装底、腹板波纹管；安装竖向预应力筋
7.2.4 安装内模、端模
7.2.5 绑扎顶板钢筋、安装顶板波纹管
7.2.6 灌注混凝土
7.2.7 混凝土养护
7.2.8 拆端模、松动内外模
7.2.9 预应力张拉
7.2.10 预应力管道灌浆
7.2.11 挂篮前移
7.3 直线段施工
7.3.1 支架基础处理
7.3.2 支架搭设
7.3.3 支架预压
7.3.4 墩顶支座安装
7.3.5 模板工程
7.3.6 普通钢筋施工、混凝土浇注及预应力施工
7.4 合拢段施工
7.4.1 临时支墩拆除
7.4.2 合拢段底模及侧模施工
7.4.3 合拢段锁定
7.4.4 合拢段混凝土施工
8. 安全保证措施
8.1 组织保证措施
8.1.1 健全各级安全组织
8.1.2 加强教育，提高意识
8.2 连续梁施工安全措施
8.3 挂篮施工安全保证措施
8.3.1 挂篮拼装主要防护措施
8.3.2 挂篮施工防坠落措施
8.3.3 挂篮施工防水措施
8.3.4 已浇梁段防护
8.4 挂篮行走安全保证措施
8.5 高空作业安全保证措施
8.6 施工用电安全保证措施
8.7 消防安全保证措施
8.8 雨季施工安全技术措施
8.9 夏季施工安全技术措施
9. 质量保证措施
9.1 技术保证措施
9.2 制度保证措施
9.3 连续梁施工的质量保证措施
9.4 钢筋质量保证措施
9.5 混凝土外观质量保证技术措施
9.6 混凝土的质量保证措施
9.7 预应力筋的加工和张拉质量保证措施
10. 环保水保保证措施
10.1 组织保证措施
10.2 施工保证措施
10.2.1 防止大气污染措施
10.2.2 防止水污染措施
10.2.3 降低噪音、减少扰民措施
10.2.4 减少粉尘污染措施
10.2.5 固体废物处置措施
10.2.6 建筑及生活垃圾处置措施
10.3 施工水土保持措施
11. 工期保证措施
11.1 以施工准备的充分性保证工期
11.2 以技术装备的先进性保证工期
11.3 以施工组织的严密性保证工期
11.4 以安全质量的平稳性保证工期
11.5 协调社会及周边关系保证工期
11.6 工期风险管理
12. 应急预案
12.1 危险源辨识
12.2 预案主要目的
12.3 各项应急准备事项
12.4 应急响应组织机构
12.5 应急响应流程
12.6 应急响应状态联络方式
12.7 挂篮施工中几种应急状态和对策措施
12.8 可能发生的事故类型及现场应急抢救措施
12.8.1 高处坠落事故应急抢救措施
12.8.2 物体打击事故应急抢救措施
12.8.3 触电事故应急抢救措施
12.9 事故报告及处理
12.9.1 事故报告
12.9.2 事故处理
12.9.3 事故调查组职责
12.9.4 事故处理流程
12.9.5 事故处理原则
12.9.6 事故处理结案要求
12.9.7 事件的处理
13. 设计计算
13.1 0#施工支架计算
13.2 临时锚固计算
13.3 边跨直线段计算
13.4 菱形挂篮计算
13.5 合拢段计算

附件详情

【工程简介】
桥长5.284km，共设171孔。
本桥在147～149跨设一联50+80+50m连续箱梁跨越规划XX路，梁下净空6.4~7.7m。本连续箱梁两侧的第146孔和第150孔均为30m标准预制架设箱梁。
下部结构:
147#、148#、149#、150#桥墩基础均采用桩基础、上设承台和加台，桥墩采用矩形板式实体墩。
连续梁结构:
梁全长为179.8m，计算跨度为（49.4+80+49.3）m，采用单箱单室直腹板变高度截面，梁底按圆曲线变化，曲线半径R=28821.5cm。
桥面宽度：防护墙内侧净宽8.4m，桥上人行道宽1.35m、桥面板宽11.6m。
连续箱梁顶宽11.6m、底宽5.5m、顶板厚0.35；腹板厚分别为0.50m、0.68m和0.80m，按折线变化；底板厚0.375~0.75m，按折线变化。底板设20×40cm梗胁，顶板设90×30cm梗胁。
【内容节选】
施工方案
连续梁的施工技术主要有0#块施工、悬臂段施工、合拢段施工、直线段施工等。

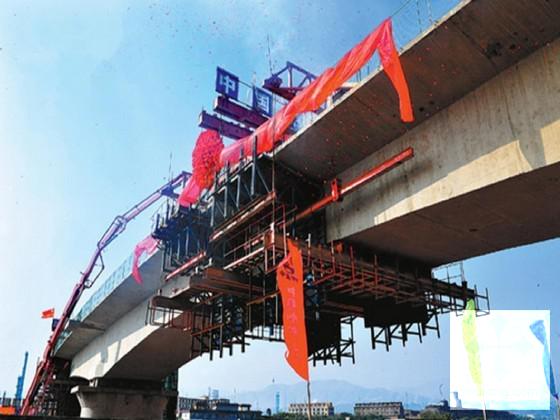

悬灌段
悬灌段采用菱形挂篮施工。
底模、侧模、内模均采用整体钢模板。
钢筋及金属波纹管等在加工场加工后，运至现场绑扎、安装就位。
混凝土采取整体一次性浇注工艺。
直线段
直线段施工采用支架现浇法。
支架采用钢管柱和贝雷梁搭设。
底模采用竹胶板，侧模采用大块钢模板，内模用竹木组合模板。
钢筋及金属波纹管等在加工场加工后，运至现场绑扎、安装就位。
混凝土采取整体一次性浇注工艺。
合拢段……
……
本连续梁施工共分十三个阶段。
……
(5)第五阶段
1)移动挂篮至下一节段。
2)在挂篮悬臂上对称浇注A4、B4节段。
3)张拉并锚固纵向预应力束4T5、4M5及横向、竖向预应力筋。
……
内附图表：
连续梁所处位置立面图
连续梁立面图（单位：cm）

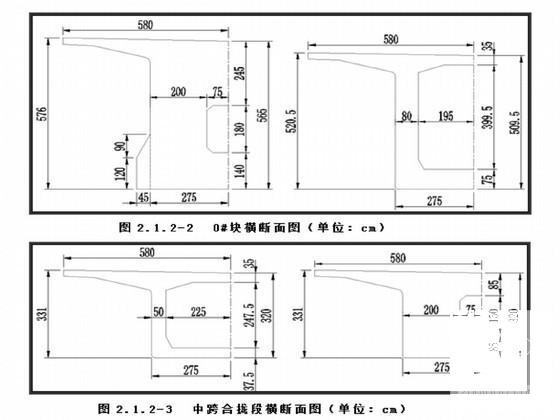

0#块横断面图（单位：cm）
中跨合拢段横断面图（单位：cm）

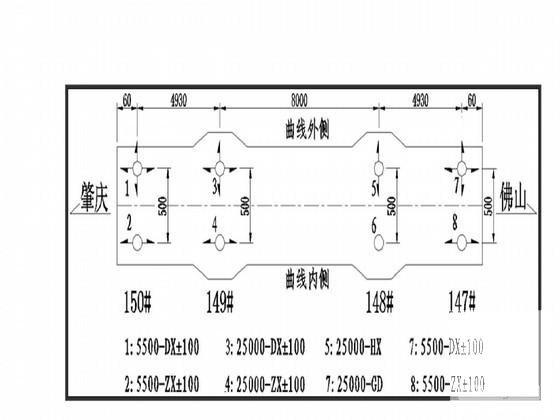

支座布置图（单位：cm）
全桥分段图
50+80+50m连续梁梁段参数统计表
桥面排水横坡示意图
总施工流程图
0#块施工流程图

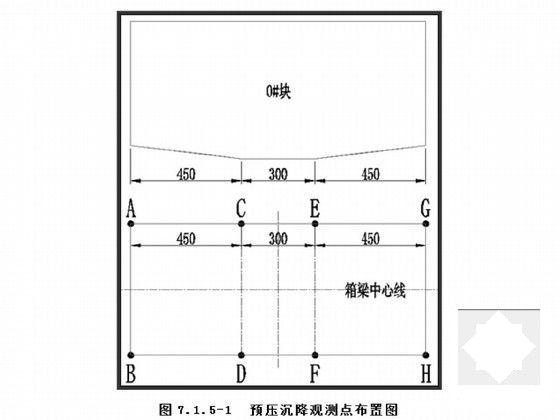

预压沉降观测点布置图
沉降观测记录
连续梁梁段模板尺寸允许偏差和检验方法
连续梁梁段允许偏差和检验方法
侧模板安装检查项目
梁顶面混凝土标高控制点布置图（单位：cm）
预应力筋下料长度的允许偏差和检验方法
张拉端预应力筋内缩量限值和检验方法
连续梁悬臂施工作业时间统计
悬臂段施工流程图
挂篮预压图
连续梁梁段允许偏差和检验方法
连续梁梁段模板尺寸允许偏差和检验方法
预应力孔道允许偏差和检验方法
钢筋保护层的允许偏差和检验方法
预应力筋下料长度的允许偏差和检验方法
张拉端预应力筋内缩量限值和检验方法
预压沉降观测点布置图
沉降观测记录
体系转换流程图
边跨、中跨合拢段施工流程图
挂篮走行安全卡控表
……
共计148页（20）
