一份5层政府办公大厦中央空调设计CAD施工图纸

[复制链接]

0

主题

0

帖子

1350

积分

超级版主

Rank: 8Rank: 8

积分
1350
发表于 2020-3-29 14:46:30 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


  • 附件设计说明:无
  • 建筑类别:办公
  • 建筑高度类型:多层建筑
  • 建筑地上层数:5层
  • 图纸设计深度:施工图
  • 参考图纸:19张
  • 设计年代:近代
  • 设计内容:空调,通风,机房,其它
  • 冷热源:电动压缩式冷水机组
  • 采暖系统:其它
  • 送风方式:其他
  • 节点大样:冷却塔,水泵,风机盘管,空气处理机组
  • 项目所在地:国外

附件详情

  • 空调通风风管平面图
  • 空调水管平面图
  • 空调机房大样图
  • 空调系统单机控制原理图
  • 空调水系统图
  • 冷冻机房平面图
  • 冷冻站流程图
  • 施工设计图

附件详情

本项目为国外一政府办公大厦暖通空调设计工程,该大厦占地面积444.075m2;大厦由办公用房和议会大厅组成,其总建筑面积10524m2。办公用房建筑平面为半圆环形,主楼五层,附楼三层;一层层高为4.8m,二~五层层高为3.4m,主入口大厅层高为7.2m,采光中庭层高为12m。主楼厅另设3.4m高的挑蓬层;议会大厅平面为圆形,竖向为锥台形,圆厅直径为25.4m,屋顶直径为21.24m,锥台总高27.75m。
小空间采用立式风机盘管+新风,会议室采用全空气系统,冷热源采用风冷热泵机组......

编制与,共19张图纸。

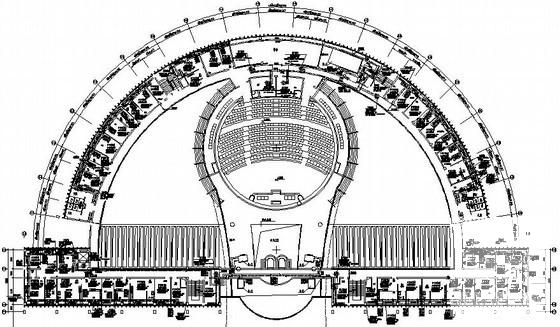

空调二层通风风管平面图

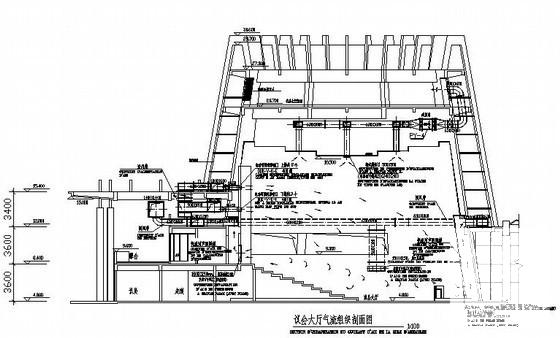

议会大厅气流组织剖面图

空调机组控制原理图

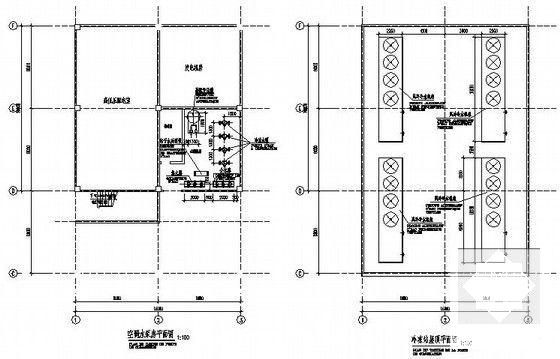

冷冻站、水泵房平面图

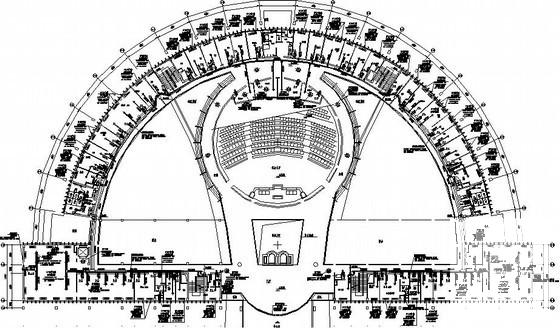

一层空调通风风管平面图

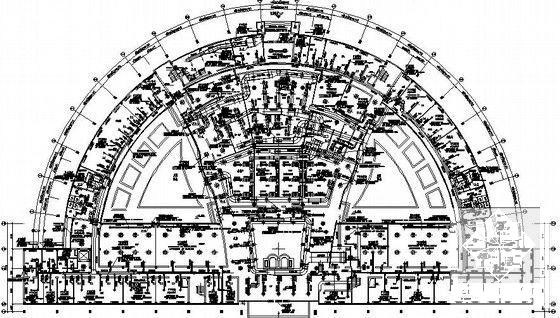

设计施工图

办公大厦中央空调 - 1
第 1 张图
办公大厦中央空调 - 2
第 2 张图
办公大厦中央空调 - 3
第 3 张图
办公大厦中央空调 - 4
第 4 张图
办公大厦中央空调 - 5
第 5 张图
办公大厦中央空调 - 6
第 6 张图
以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容

温馨提示:该资料由网友于2020-3-29 14:46:30上传分享,您可以下载该资料进行学习和参考,如有侵权内容或者违法行为,请及时联系站长删除,如有疑问,您可以在暖通空调专区发帖交流相关知识。
