一份单层钢结构小型体育场结构CAD施工图纸（独立基础）

jxyy7788

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：体育
• 建筑高度类型：单层建筑
• 建筑地上层数：1层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：钢结构
• 钢结构：桁架
• 基础形式 ：独立基础
• 参考图纸：13张

附件详情

该项目为单层的小型体育场，钢材的抗拉强度实测值与屈服强度实测值的比值不应小于1.2，采用国产热轧无缝钢管，基础采用独立基础。

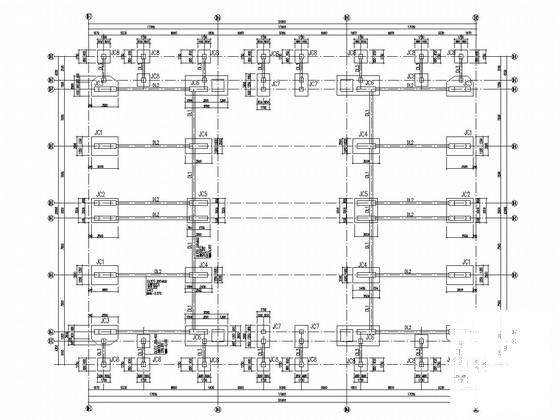

该资料包含： 结构设计说明 、基础布置平面图、钢结构布置平面图、钢梁平面图、结构大样图等共13张图纸。

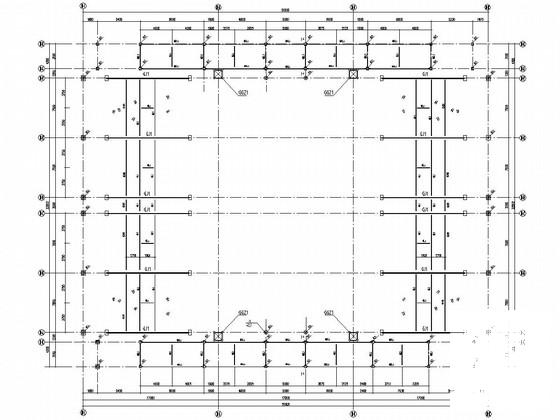

Ⅲ区钢结构布置平面图

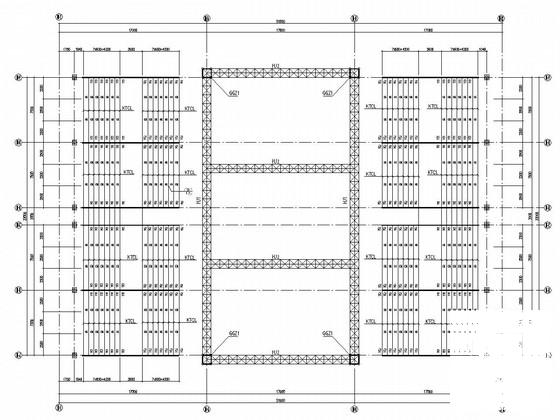

Ⅲ区看台次钢梁平面图

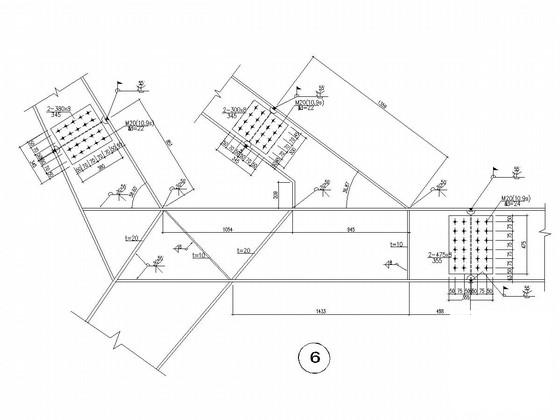

大样详图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
